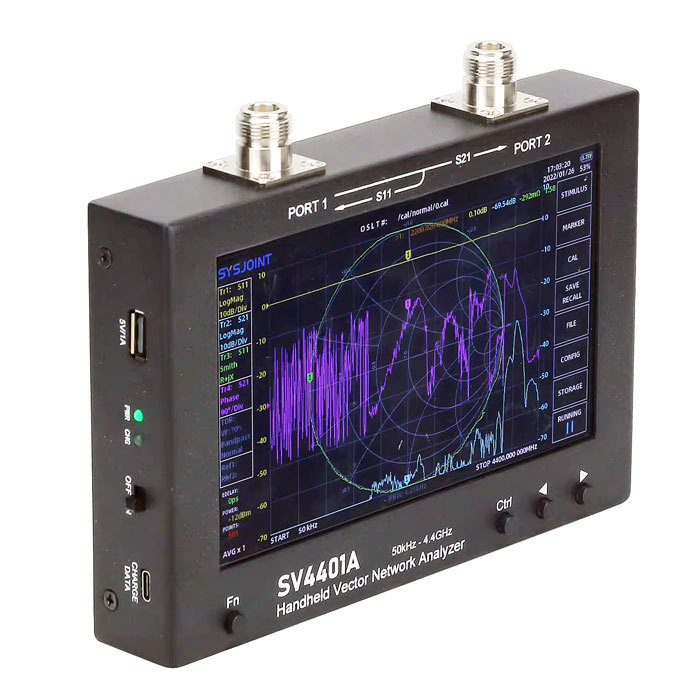

SV4401A 4.4G VNA s kapacitní dotykovou obrazovkou

SV4401A 4.4G VNA s kapacitní dotykovou obrazovkou

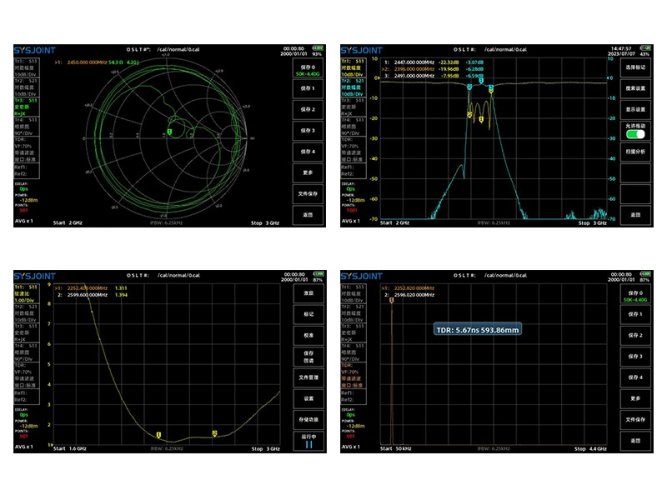

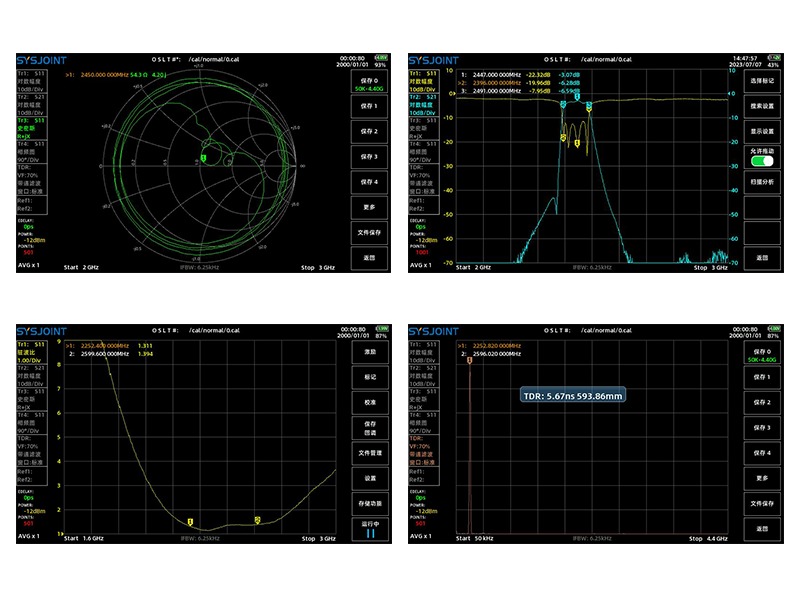

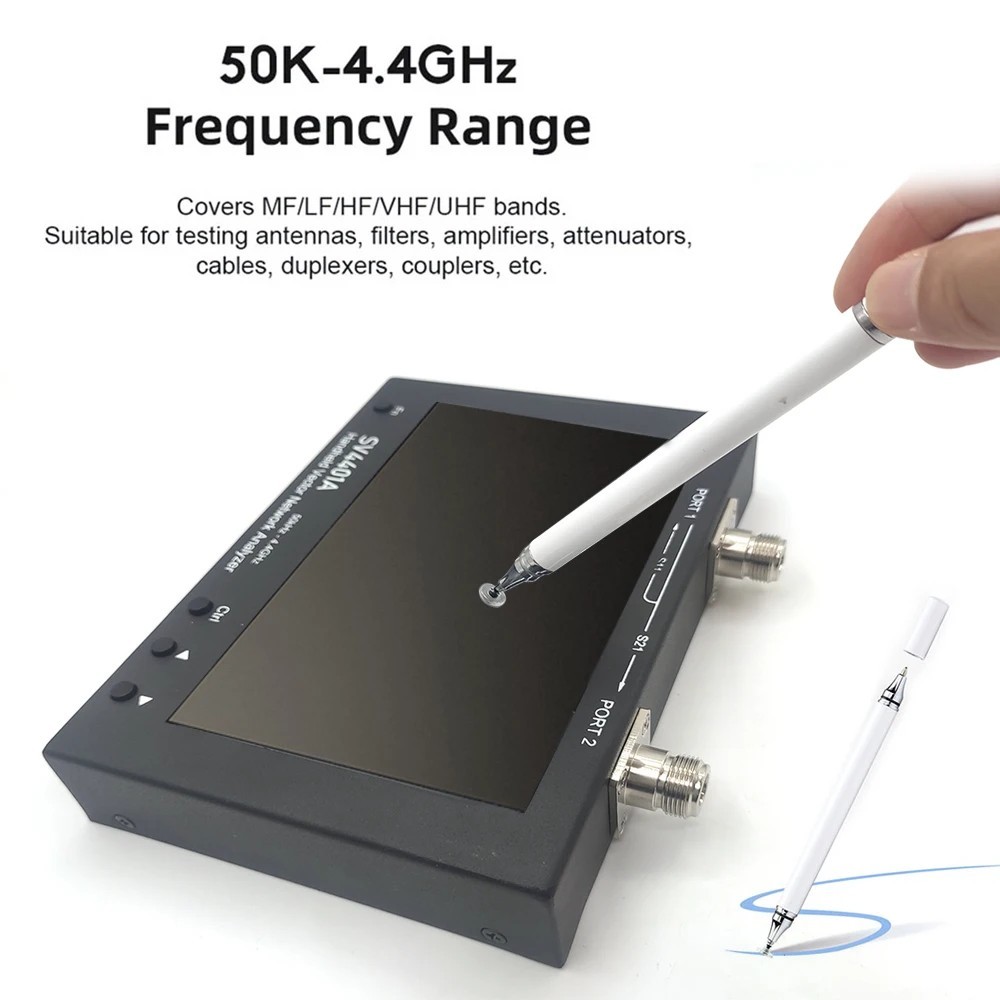

Zařízení SV4401A je vhodné pro anténní testování MF/HF/VHF/UHF pásem, jako jsou krátkovlnné antény, ISM pásmové antény, Wi-Fi antény, Bluetooth antény, GPS antény atd. Lze použit také k měření filtrů, zesilovačů, atenuátorů, kabelů, rozdělovačů výkonu, odbočnic, duplexů a dalších RF komponent. Podporuje různé formáty zobrazení: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR, Polar, skupinové zpoždění, odpor, reaktance atd. Navíc podporuje i funkci TDR, která je užitečná pro měření délek kabelů.

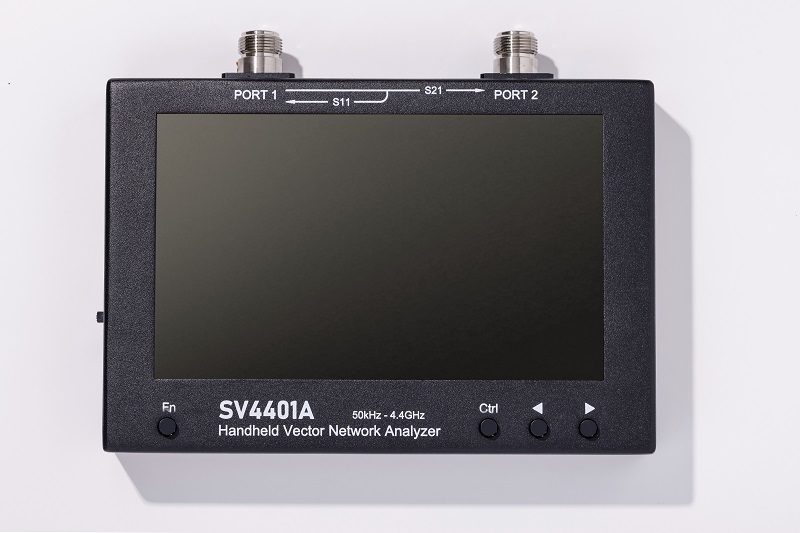

Přístroj je vybaven 7" dotykovým displejem, měřicí úroveň lze volit a tím umožňuje pohodlné a přesné měření nejen antén, ale i aktivních RF komponent.

S optimálně navrženým systémem zpracování signálu je rychlost skenování 400 bodů/s, což umožňuje měření v kvazi reálném čase a maximální skenovací body jsou až 1001. Obrazovka zařízení je 7palcová IPS kapacitní dotyková obrazovka s vysokým jasem, která uživatelům umožňuje jasně vidět obsah obrazovky ve venkovním prostředí. Zařízení má design s plně dotykovou obrazovkou, se 4 fyzickými tlačítky, uživatelé mohou rychle nastavit frekvenční rozsah, měřítko, zapnout/vypnout stopy, přidat/odstranit markery, snímky obrazovky a tak dále. Obsluha je poměrně pohodlná a snadná.

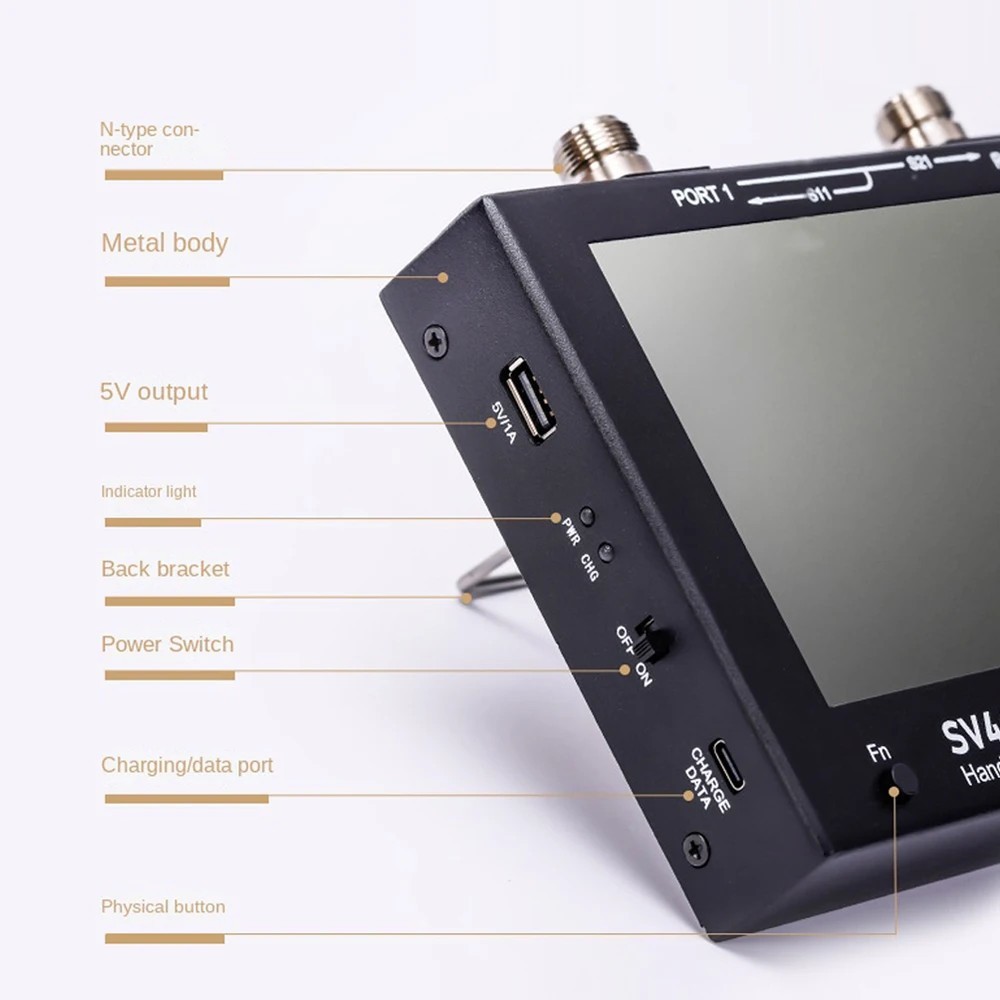

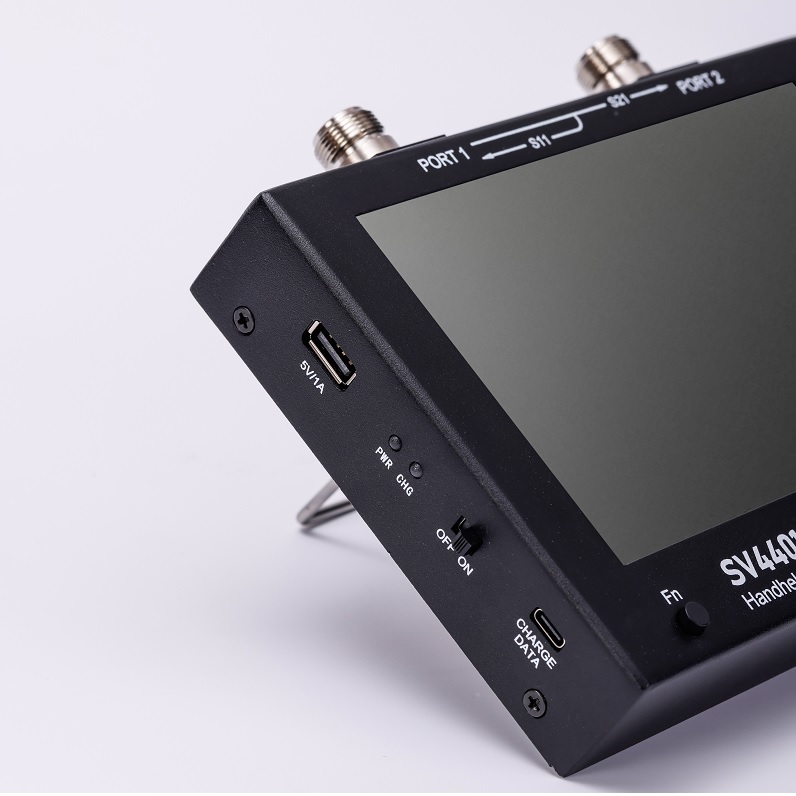

Má dvě vestavěné 3350mAh 18650 lithiové baterie s životností až 4 hodiny. Nabíjecí rozhraní je USB typu C a kabel typu C lze použít k nabíjení zařízení a také k přenosu dat. Má také vestavěnou paměťovou kartu 8 GB, kterou lze použít k ukládání stavu kalibrace, souborů snp, snímků obrazovky atd.

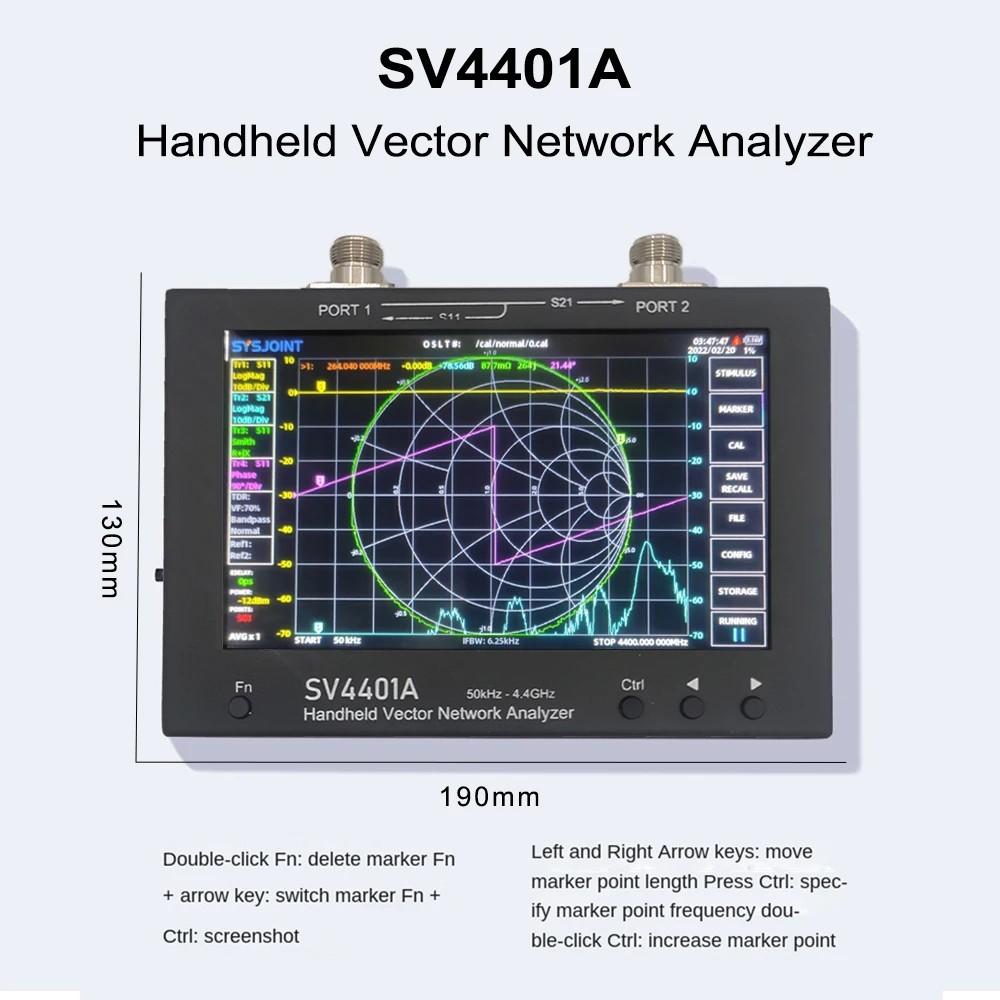

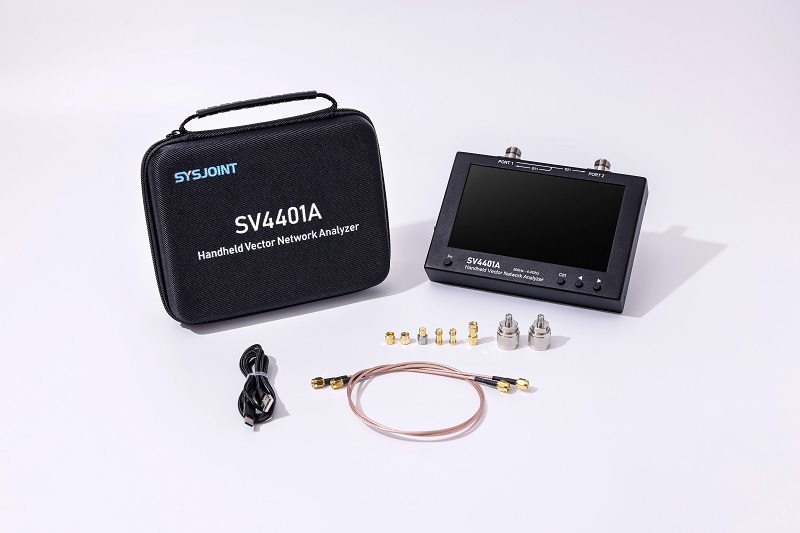

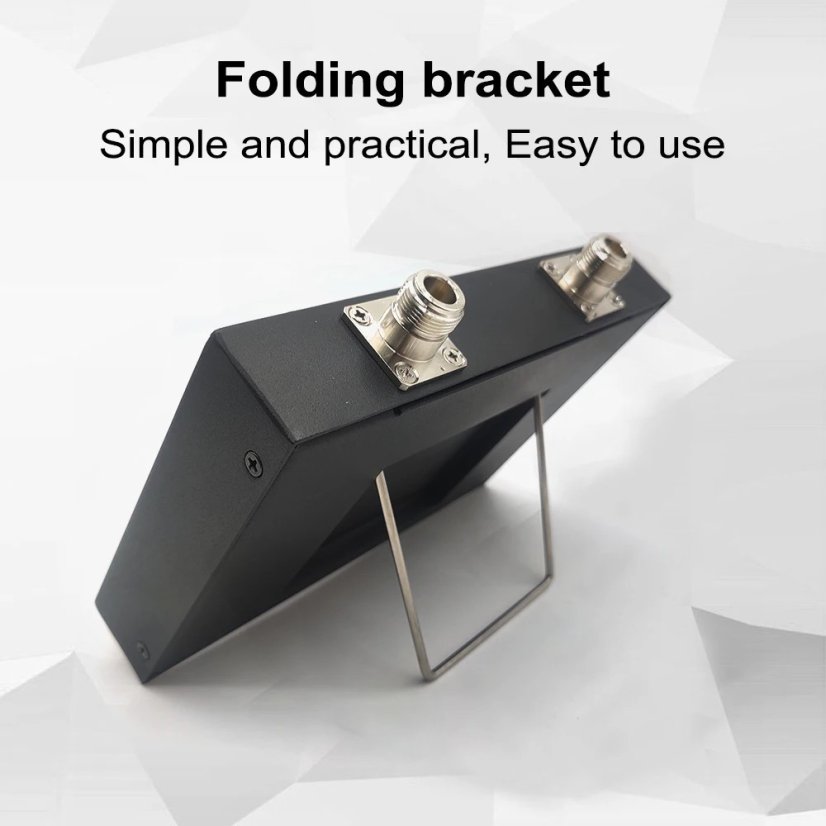

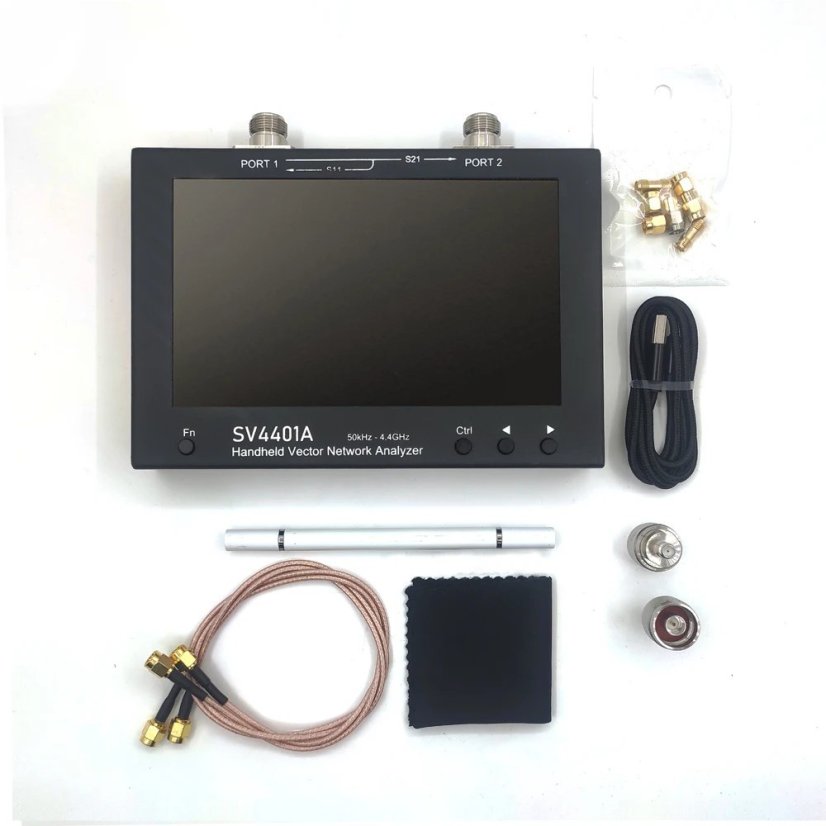

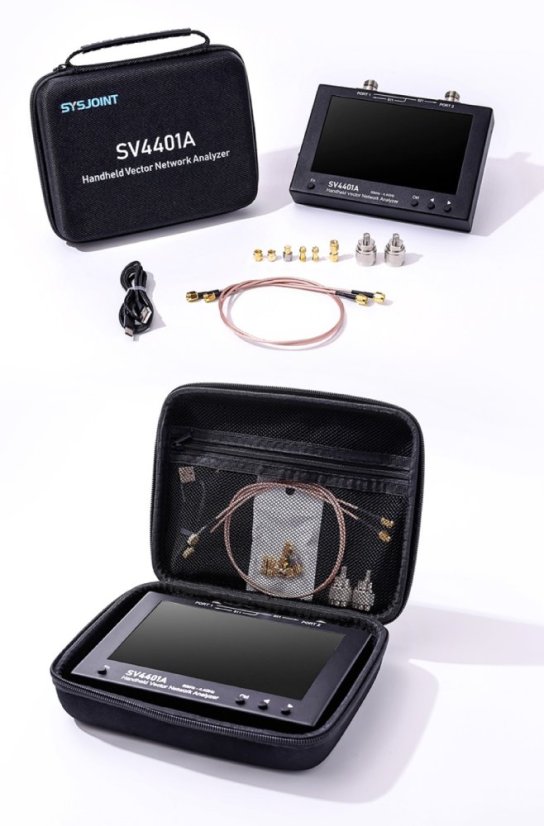

Je navržen s kovovým pouzdrem, které je odolné a může účinně stínit elektromagnetické rušení. Rozměr je 190 x 130 x 30 mm a zadní držák je určen pro stolní použití. RF rozhraní zařízení je konektor s vnitřním závitem typu N a je dodáváno s dvojicí adaptérů N/SMA, které lze použít k připojení DUT s rozhraními SMA.

Specifikace:

• Model: SV4401A
• Frekvenční rozsah: 50k~4,4 GHz
• Dynamický rozsah S11: 50 dB
• Dynamický rozsah S21: 75 dB
• Obrazovka: 7palcová IPS 1024*600
• Výdrž baterie: 4 hodiny
• Výrobce: SYSJOINT Čína

Files:

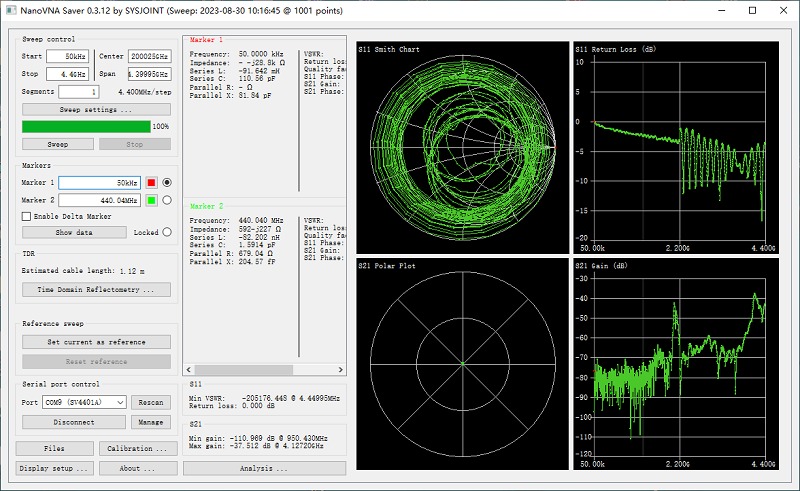

PC Software: SVXX01A_Tools.zip

Drivers for Windows 7: SV4401A_USB_CDC_Driver.rar

Firmware: SV4401A_App_vx.x.x.zip
