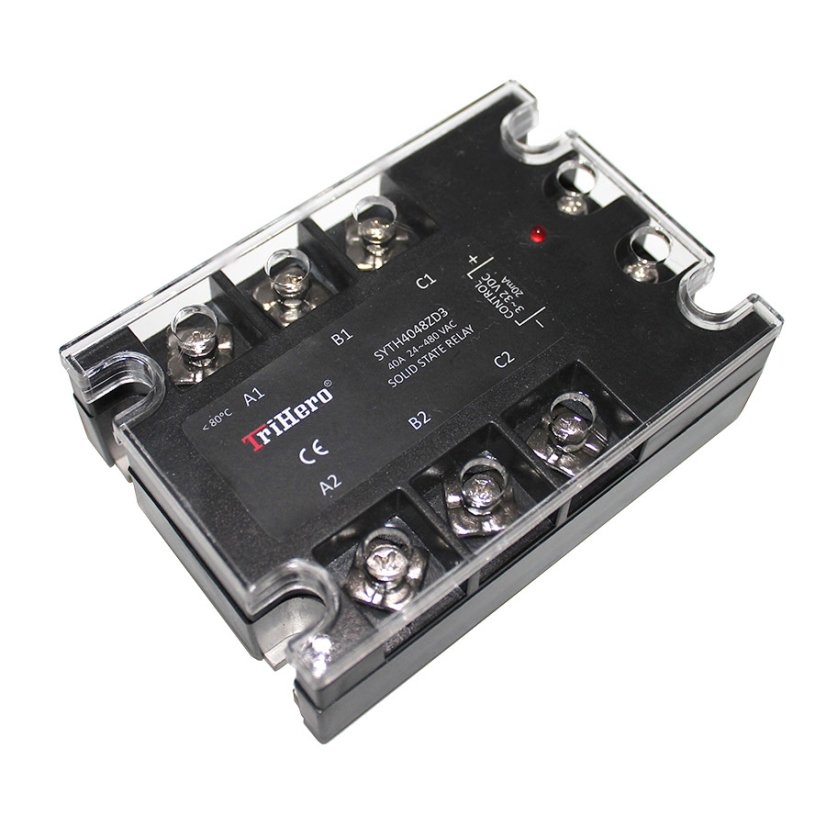

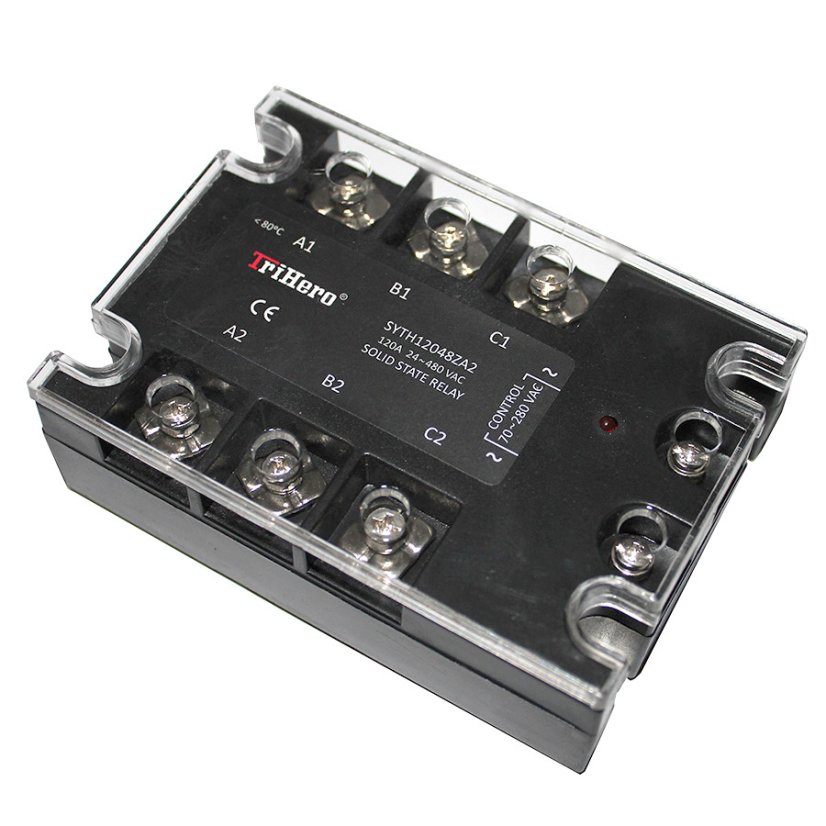

SYTH SSR 24-480V Třífázové Průmyslové Relé

Třífázové elektronické polovodičové relé (SSR) série SYTH - Spínací Kontakt

AC výstupní obvod (antiparalelní tyristory), vysoký počet spínacích cyklů (bez ožehu kontaktního materiálu), bezhlučné spínání a nízký budicí výkon.

• Dlouhá životnost, žádné pohyblivé části, žádné opalování kontaktů
• Tichý provoz, velmi výhodné pro komerční a medicínské aplikace
• Minimální elektrický šum díky možnosti spínání „v nule”
• Snadné ovládání a minimální spotřeba energie k ovládání
• Odolnost nárazům a vibracím, montáž v jakékoliv poloze
• Rychlé spínání (cca 0,1 ms)
• Nízká hmotnost
• CE certifikace

Vhodné aplikace:

• Ovládání vyhřívání
• HVAC, větrání
• Osvětlení
• Ovládání motorů
• Mobilní aplikace
• Vojenská technika
• Medicínská technika
• Potravinářský průmysl
• Inteligentní budovy
• Větrná a solární energie

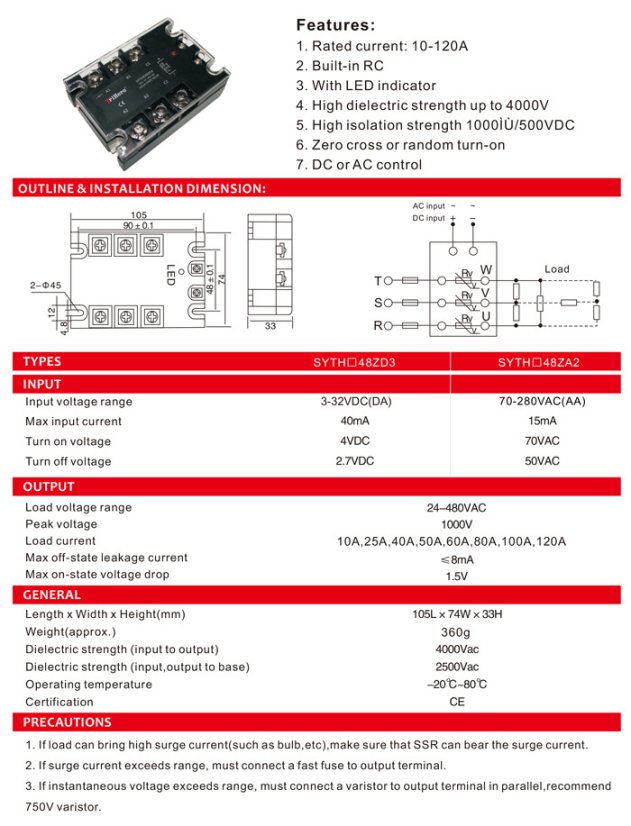

Technické parametry

• Řada: SYTH
• Provedení: Okamžité spínání (spínání v nule)
• Spínání:
• DC/AC - ZD3
• AC/AC - ZA2
• Napětí ON/OFF:
• 3V DC/1.5V DC
• 70V AC/10V AC
• Druh kontaktu: 1 spínací kontakt
• Počet fází: Třífázové
• Max. doba zapnutí/vypnutí: ≤10ms
• Trvalý spínaný proud: 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 90A, 100A nebo 120A
• Trvalé spínací napětí: 24-480V AC
• Ovládací napětí:
• 3-32V DC - typ ovládacího signálu (přepínací mód)
• 70-280Vac - ovládací napětí 70-280V AC (přepínání při nulovém křížení)
• Max unikající proud ve vyp. stavu: ≤10mA
• Maximální pokles napětí v zapnutém stavu: 1.5V
• S integr. chladičem: bez, chladič se doporučuje nad 40A
• Teplota prostředí -20 - 80 °C
• Dielektrická pevnost 2.5kV
• Rozměry: viz nákres níže
• CE: ano

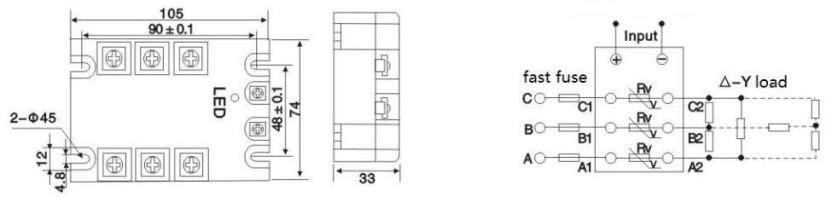

Orientační rozměry a schéma zapojení:
