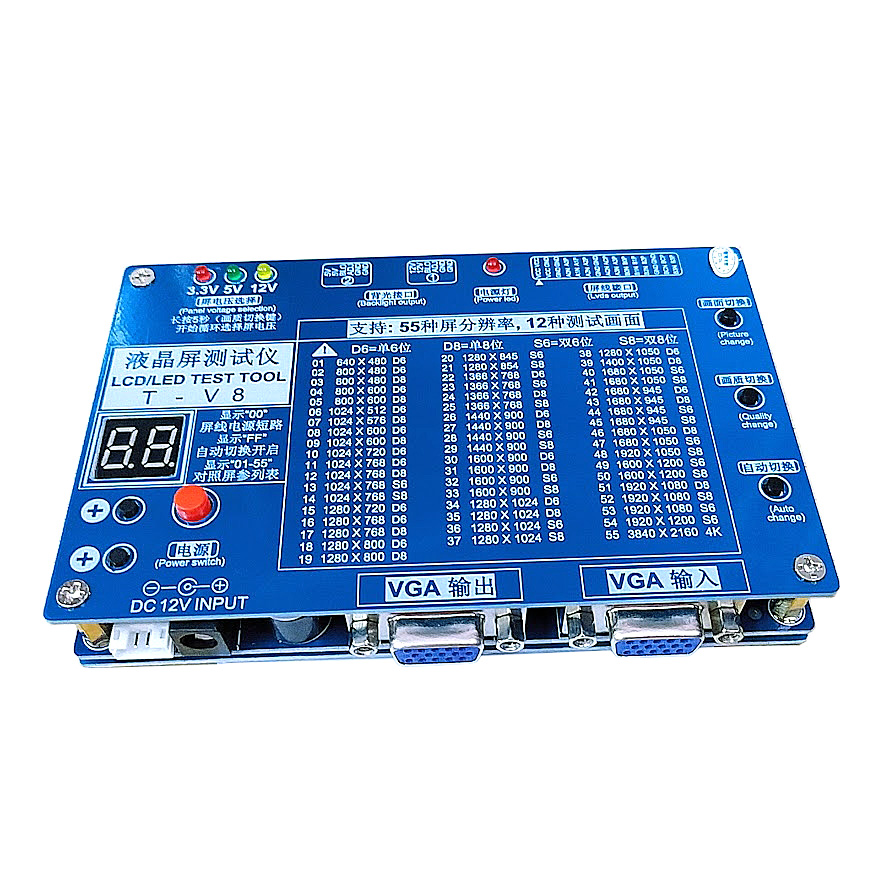

T-V8 LCD/LED tester displejů (6. generace)

T-V8 LCD/LED Tester displejů (6. generace)

T-V8 je profesionální univerzální tester LCD/LED panelů 6. generace určený pro opravy a diagnostiku LVDS displejů velikostí 7″ až 100″, používaných v televizích, noteboocích, počítačových monitorech, tabletech a all-in-one PC.

Je to nezbytný nástroj pro servisy TV/notebooků a techniky, který umožňuje rychle identifikovat závady panelu (problémy s podsvícením, vadné body, linie, problémy s barvami, chyby dotyku atd.) bez nutnosti původní základní desky zařízení.

Hlavní vlastnosti a funkce

• Podpora panelů od 7 do 100 palců

• Zabudovaných 55 různých LVDS rozlišení (pokrytí většiny běžných notebookových, monitorových a TV panelů)

• Podpora:

  • single-6, single-8, dual-6, dual-8 LVDS (až 12bitové signály)

  • eDP s adaptérovou deskou

• Maximální podporované rozlišení: 3840 × 2160 (4K)

• Podpora speciálních displejů včetně Apple iPad 2 a Retina panelů (až do 1920 × 1200 a vyšší)

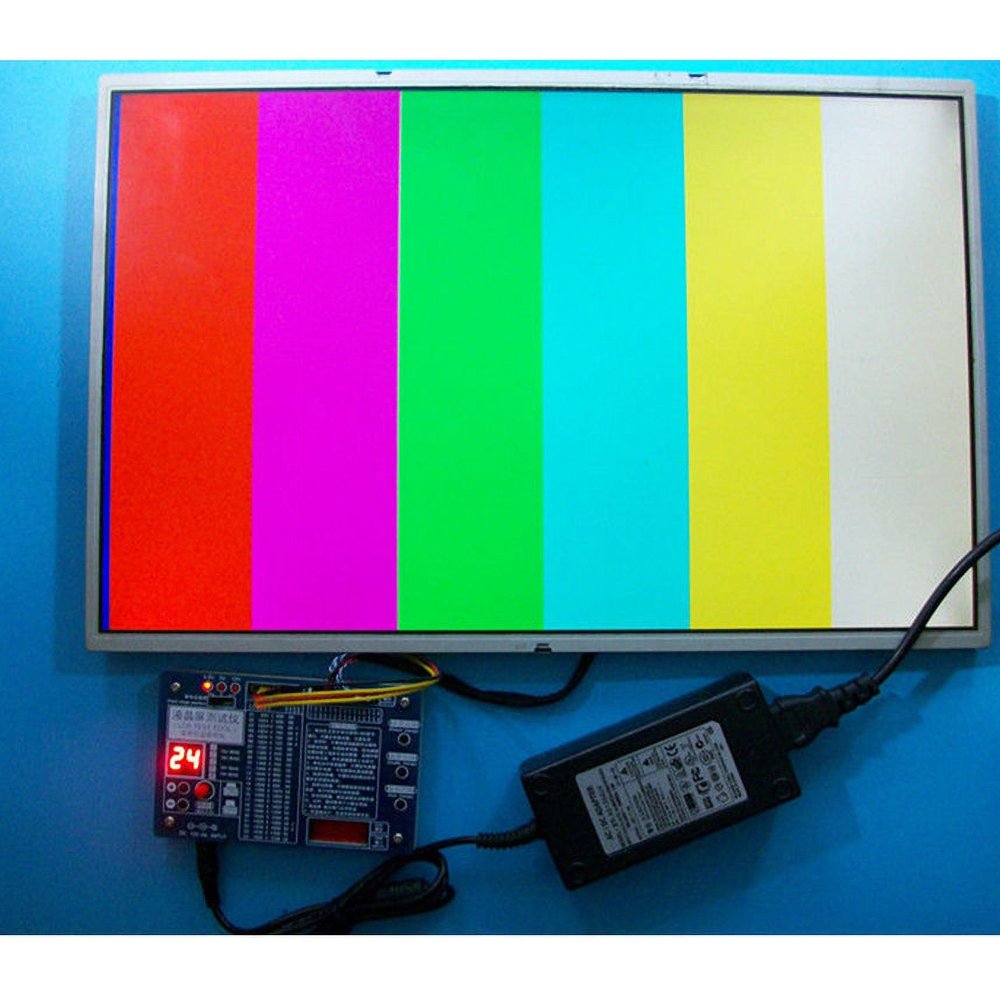

• 12 vestavěných testovacích obrazců (mřížka, stupně šedi, čisté barvy, přechody apod.)

• VGA vstup a výstup (max 1920 × 1080 @ 60 Hz) – možnost připojení k PC, rozšířená plocha, automatické cyklické testování

• Automatický cyklický režim panelu při připojení VGA

• Jednoduché přepínání panelů jedním tlačítkem (prochází všech 55 programů)

• Velmi snadné ovládání – stačí připojit napájení, LVDS kabel a odpovídající adapter board

• Kompatibilita s hlavními výrobci panelů: AUO, Innolux, Samsung, LG, Sharp, BOE, Panasonic, CSOT a další

Pokročilá bezpečnostní ochrana (6. generace)

• Inteligentní ochrana proti zkratu a nadproudu na LCD výstupu (3,3 V) i na výstupu podsvícení

• Automatická ochranná signalizace (kód chyby A1)

• Zabraňuje poškození testeru nebo panelu i při špatném zapojení kabelů

• Vestavěný konstantní proudový LED driver s ochranou proti zkratu

Technické specifikace

• Model: T-V8 (6. edice)

• Vstupní napětí: DC 7–12 V

• Vstupní proud: ≥ 3 A (doporučeno 12 V / 4–5 A pro velké panely)

• LCD výstup: 3.3 V (automatická ochrana)

• Výstup pro podsvícení: konstantní LED driver, 0–300 mA (dle displeje)

• Max VGA vstup: 1920 × 1080 @ 60 Hz

• Max podporované LVDS rozlišení: 3840 × 2160 (4K)

• Adaptérová deska eDP není kompatibilní s obrazovkami notebooků s vysokou obnovovací frekvencí a vysokým rozlišením.

• Počet programů: 55

• Počet testovacích obrazců: 12

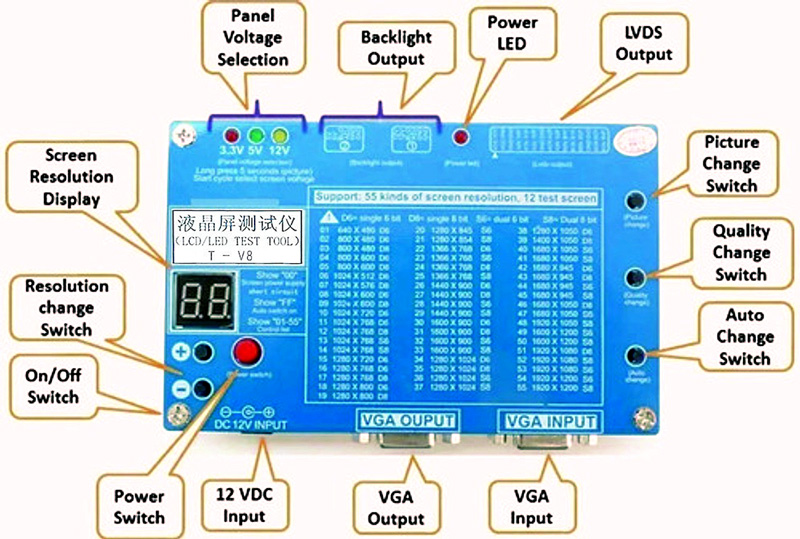

• Rozhraní: LVDS (různé rozteče), VGA IN, VGA OUT, DC napájení

• Konstrukce: kompaktní hliníkové šasi

• Hmotnost: ~450 g (hlavní jednotka)

Obsah balení

1× hlavní jednotka T-V8 testeru
1x inverter

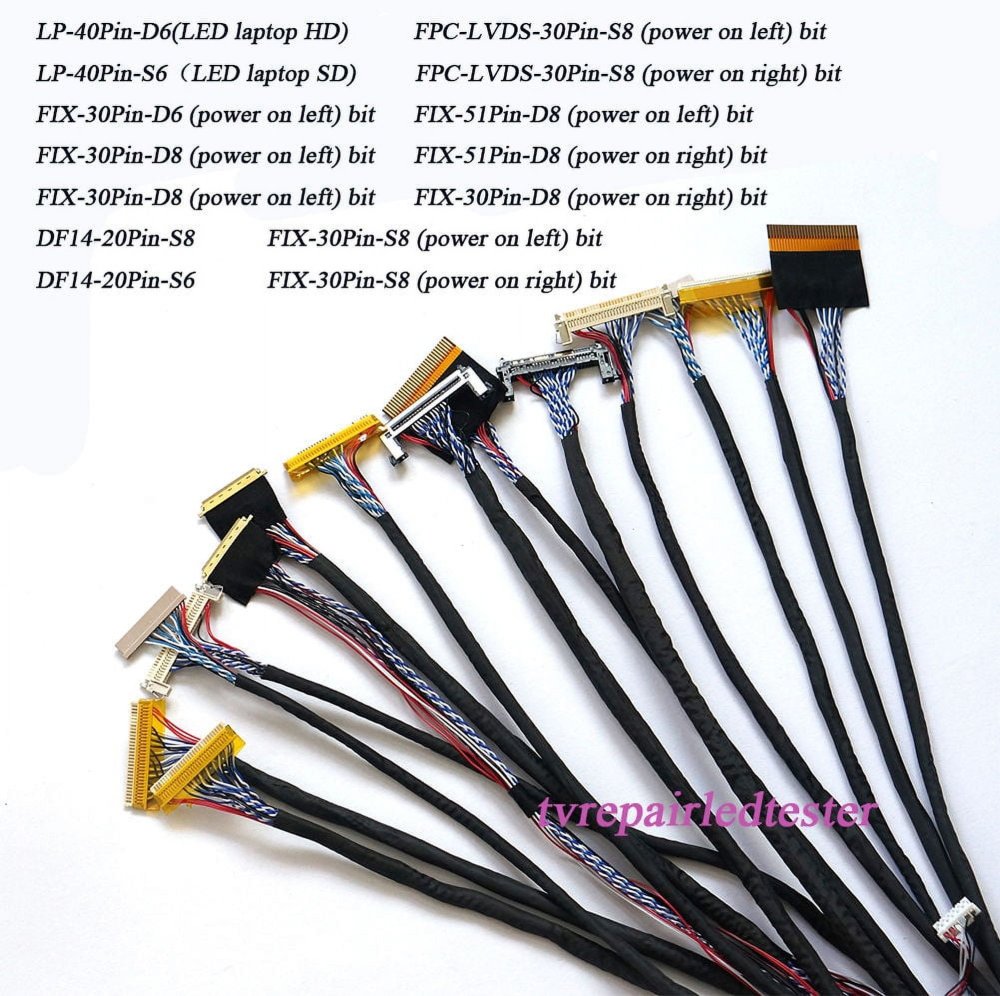

14x kabely k displeji
1x napájecí zdroj

+adaptérová deska pro model eDP

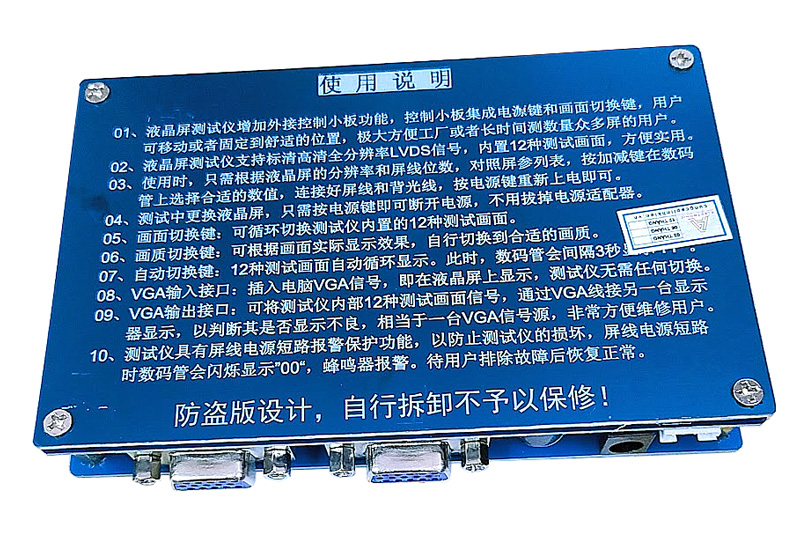

Návod k použití

1. Tento tester obrazovek slouží k testování různých malých a středních LCD panelů a modulů. Uživatelům umožňuje jednoduchým způsobem zkontrolovat kvalitu a výkon obrazovky bez dlouhého čekání nebo složitého ovládání.
2. Tester podporuje jasné rozlišení signálů LVDS, podporuje až 12bitové jednokanálové/dvojkanálové obrazovky, dokáže přímo načíst parametry obrazovky a automaticky vygenerovat odpovídající kód rozlišení.
3. Při použití stačí připojit odpovídající napájení a signálový kabel – tester automaticky rozsvítí obrazovku, není potřeba žádný počítač ani instalace ovladačů.
4. Postup testování je velmi jednoduchý: zapojte napájení a příslušný 12bitový testovací panel.
5. Test přepínání panelů: podporuje funkci automatického přepínání panelů, lze libovolně přepínat mezi více stránkami panelů.
6. Tlačítko přepínání panelů: stisknutím tlačítka přepínání panelů se cyklicky prochází panely, číselník se otočí až o 3 číslice.
7. Automatické přepínání panelů: po zasunutí automatického VGA signálového kabelu bude obrazovka automaticky cyklicky testována bez nutnosti ručního zásahu.
8. Vstupní rozhraní VGA: zapojte VGA kabel z počítače do 12bitového testovacího panelu, připojte VGA linku k monitoru počítače.
9. Výstupní rozhraní VGA: nedoporučuje se používat více než 12bitové testovací obrazovky současně, je to velmi náročné na spotřebu a snadno způsobí přehřátí zařízení. Pokud je obrazovka zobrazena abnormálně, odpojte a znovu připojte napájení.
10. Tester má vestavěnou ochranu proti zkratu na zadním napájení. Při použití neoriginálního napájení se ujistěte, že je jmenovité napětí v pořádku. Číselník zobrazí „00“, což znamená normální funkci desky.
