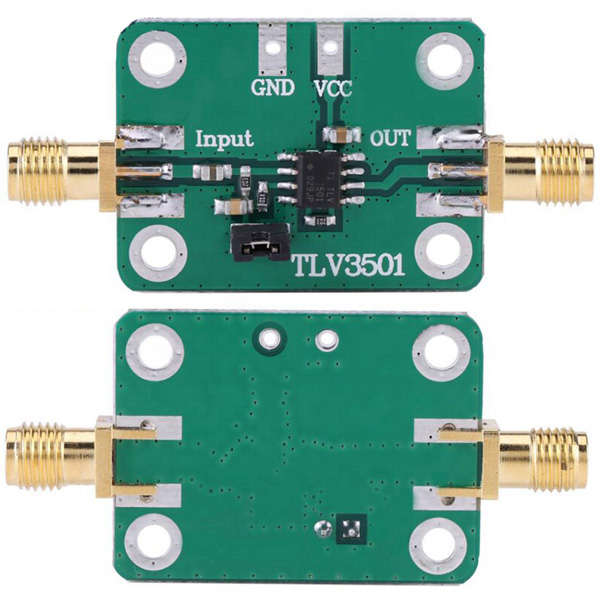

TLV3501 Vysokorychlostní Komparátor Modul

TLV3501 Vysokorychlostní Komparátor Modul

Aplikace produktu: TLV3501 je jednokanálový vysokorychlostní komparátor s push-pull výstupem s propagačním zpožděním 4,5 ns. Napájecí napětí je +2,7 V až +5,5 V. Díky rail-to-rail vstupnímu společnému režimu je ideální volbou pro nízkonapěťové aplikace. Rail-to-rail výstup může přímo řídit CMOS nebo TTL logiku. Tento modul dokáže tvarovat periodické signály s širokým rozsahem napětí a slouží jako přední kondiční modul pro měření frekvence, fázového rozdílu a dalších časových domén. Lze jej použít jako přední modul digitálního frekvenčního měřiče pro otázku F na Národní studentské elektronické designové soutěži 2015.

Hlavní vlastnosti modulu: Není nutné nastavovat práh, aby převedl sinusové, obdélníkové a trojúhelníkové vlny na obdélníkové vlny. Je snadno použitelný a nevyžaduje žádné nastavení. Má také vynikající rozšiřitelnost — stačí upravit jen několik součástek.

Technické parametry:

1. Napájecí napětí: 2,7–5 VDC
2. Vstupní napětí: 8–1000 mV (efektivní hodnota)
3. Výstupní úroveň: Rail-to-rail výstup, přímo řídí TTL/CMOS logiku
4. Vstupní frekvence: 1 Hz – 120 MHz (minimálně až 1 Hz)
5. Rozhraní: SMA samice (vnější závit, vnitřní otvor)
6. Vstupní impedance: 20 kΩ

Použití produktu:

1. Převod sinusové vlny na obdélníkovou
2. Komparátor nulového přechodu
3. Univerzální komparátor
