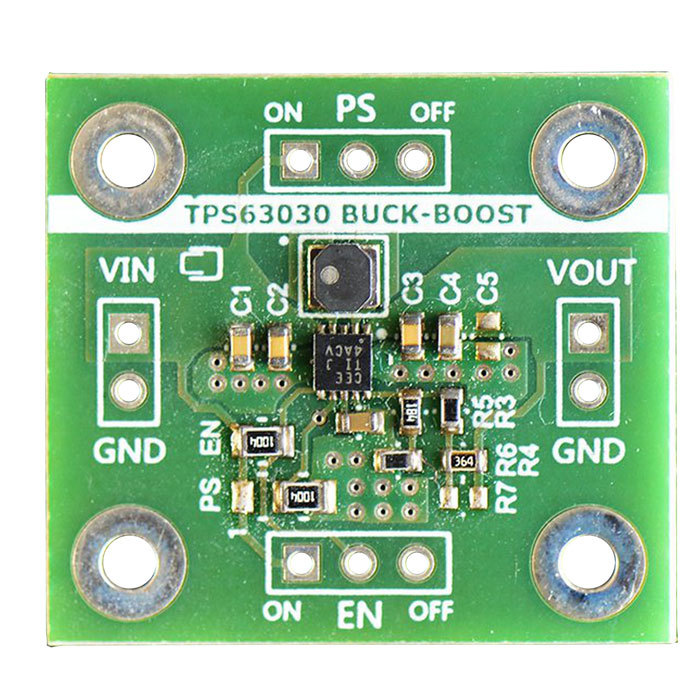

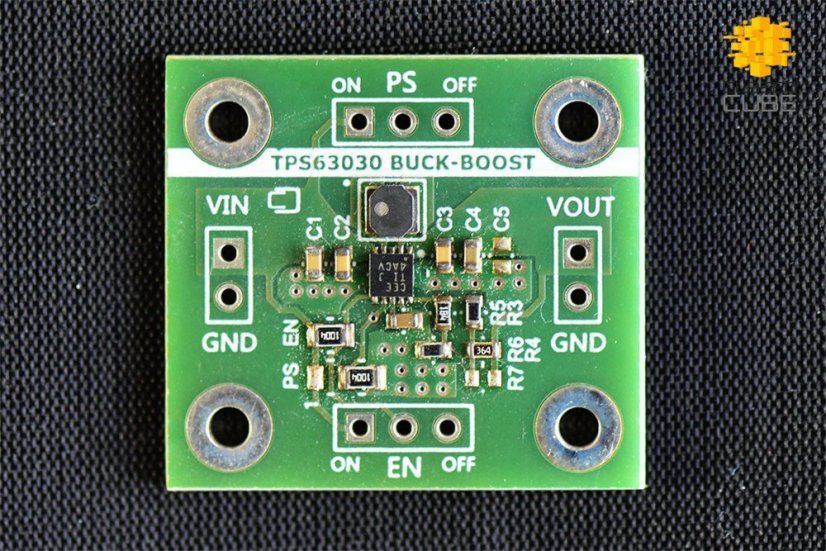

TPS63030 Buck-Boost Converter s vysokou účinností (3,3 V nebo 5 V)

Uzavřený měnič TPS63030 poskytuje až 96% účinnost při přepínání napětí.

Charakteristika:

• Vstupní napětí od 1,8 V do 5,5 V

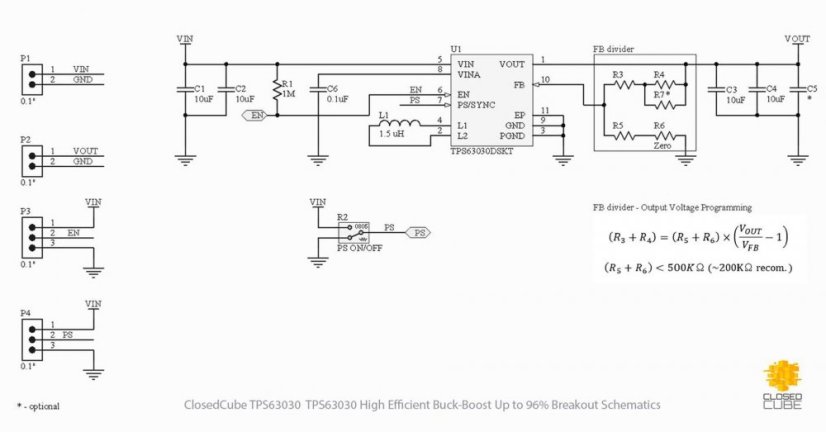

• Nastavitelné výstupní napětí od 1,2 V do 5,5 V s použitím FB 0603 rozdělovacího rezistoru
• Účinnost až 96 %

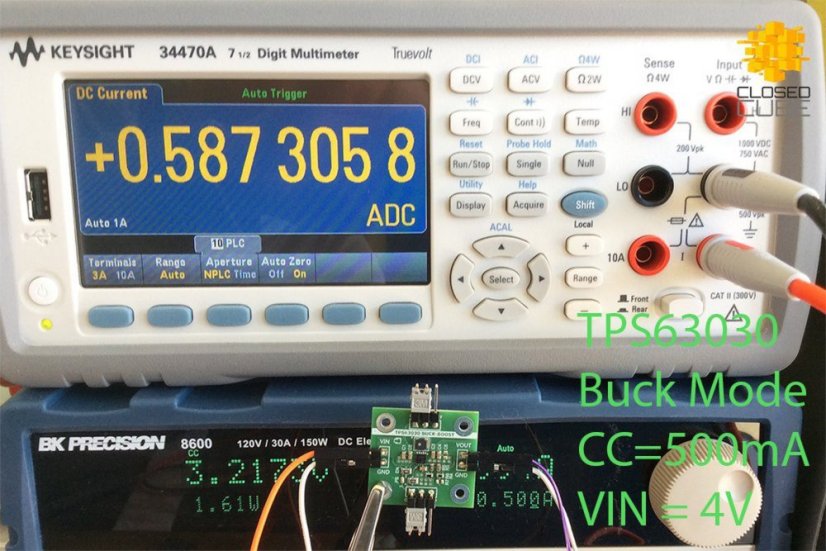

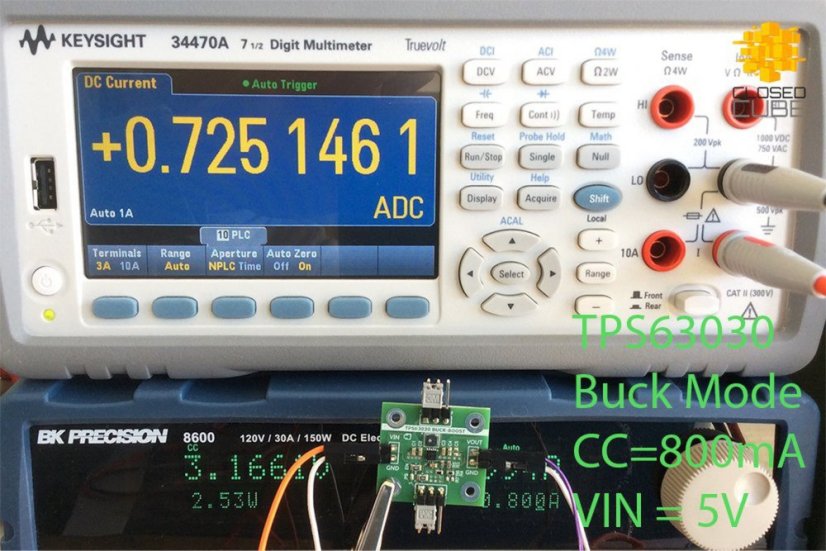

• Výstupní proud až 800 mA při 3,3 V v buck režimu (VIN = 3,6-5,5 V)

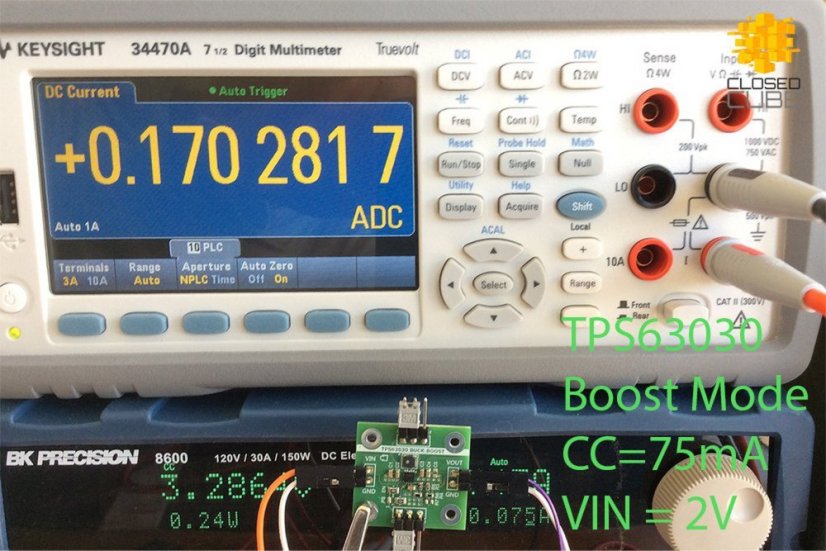

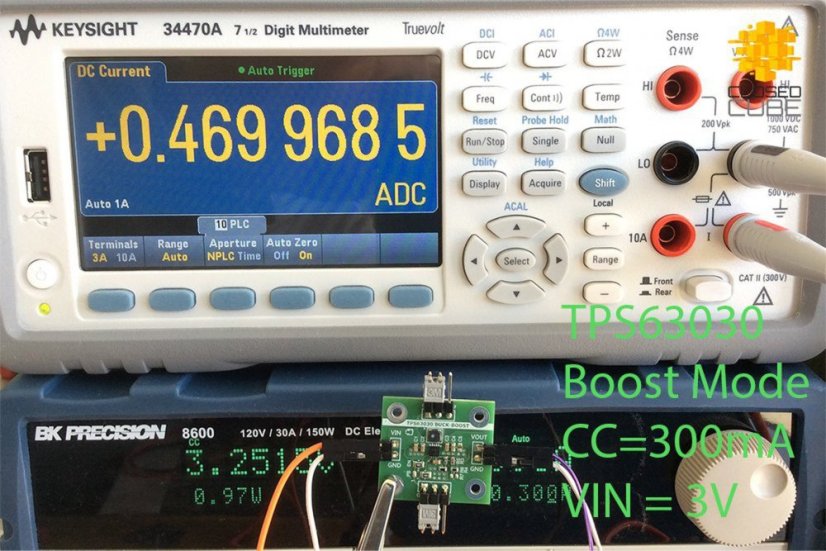

• Výstupní proud až 500 mA při 3,3 V v boost režimu (VIN > 2,4 V)
• Automatický přechod mezi buck a boost režimem
• Klidový proud zařízení pod 50 μA

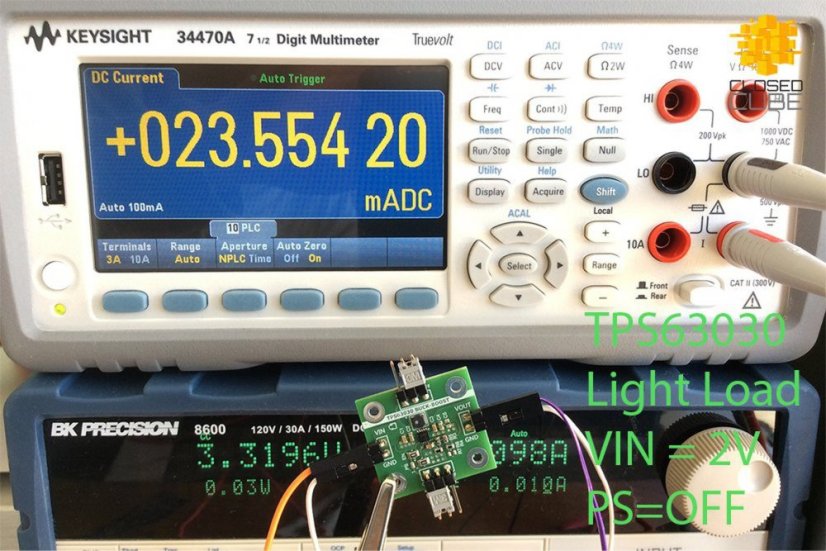

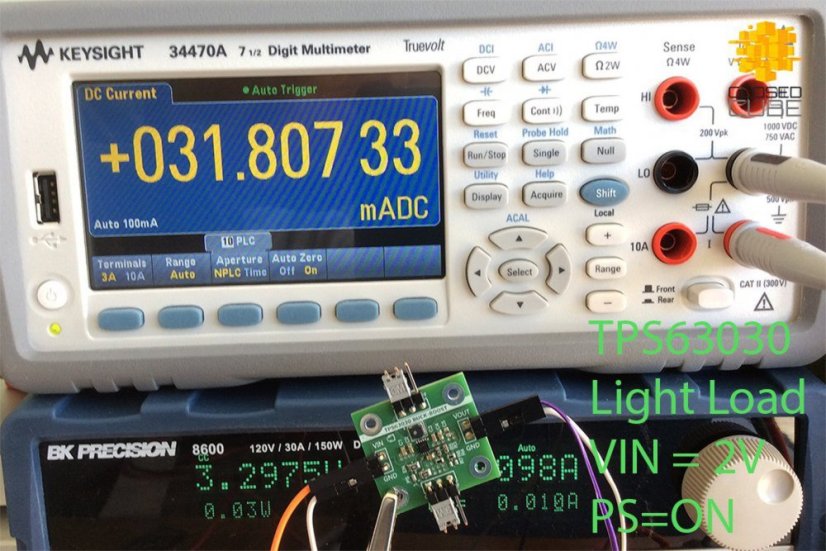

• Úsporný režim pro zlepšení účinnosti při nízkém výkonu; PS=ON (VIN)-zakázaný; OFF (GND)-povolený

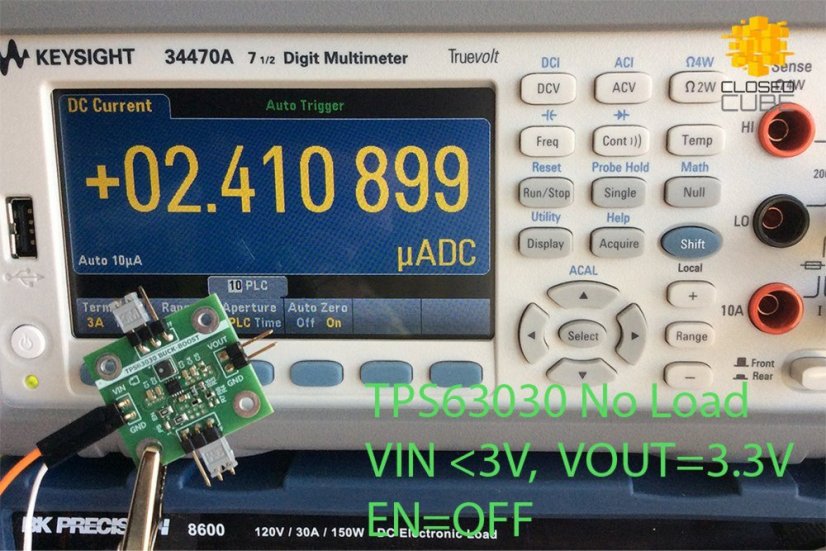

• Povolení/zakázání pomocí EN=ON (VIN) / OFF (GND), výchozí stav je ON
• Možnost provozu s vynucenou konstantní frekvencí a synchronizovaným provozem
• Odpojení zátěže při vypnutí
• Ochrana proti přehřátí

Technické detaily:

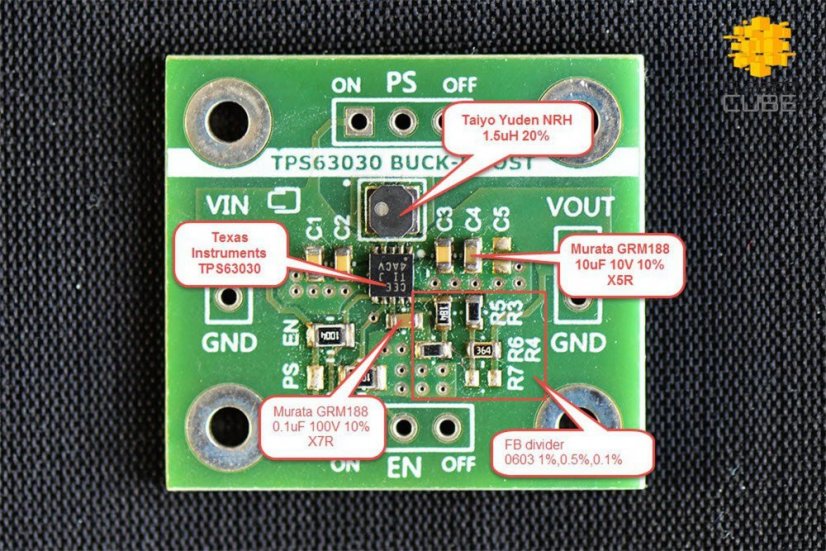

• DC/DC převodník buck-boost: Texas Instruments TPS63030

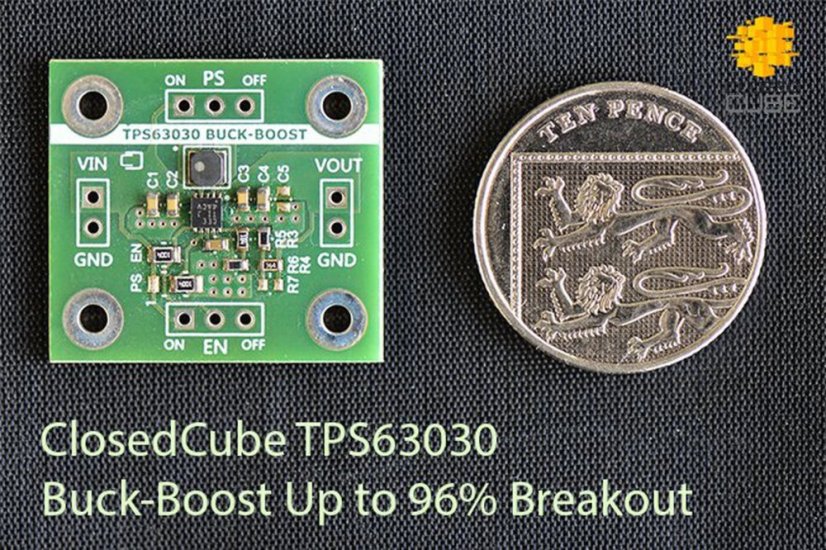

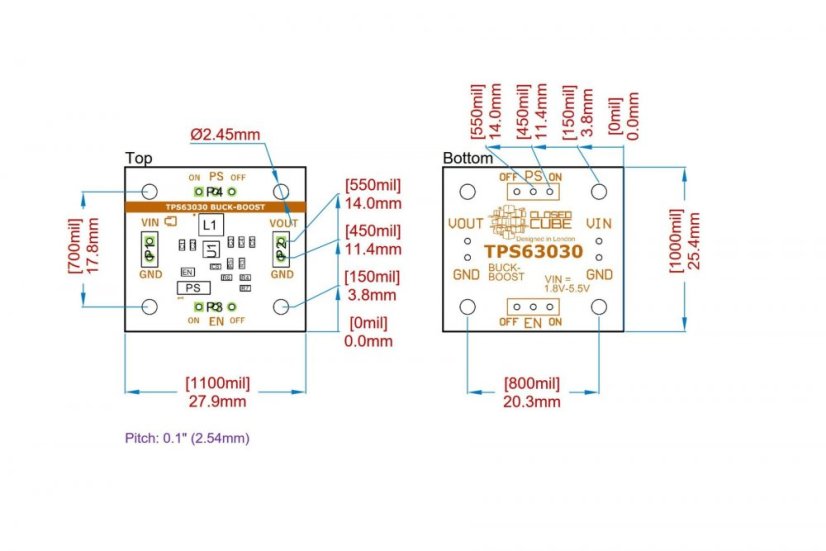

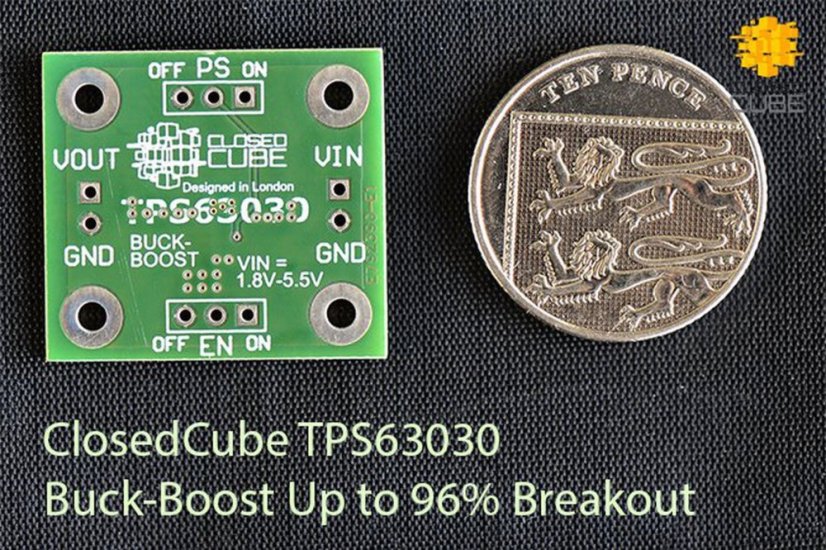

• Velikost PCB: 25 x 27 mm

Specifikace a dokumenty:

• Dokumentace
• Specifikace
