TQP3M9009 nízkošumový zesilovač signálu RF 50-4000MHz LNA pro HF VHF/UHF

TQP3M9009 nízkošumový zesilovač signálu RF 50-4000MHz LNA pro HF VHF/UHF

Modul nízkošumového zesilovače TQP3M9009 má vysoký zisk a poskytuje velmi nízký šum v širokém frekvenčním rozsahu. Je napájen 5V a nabízí výbornou stabilitu a široký dynamický rozsah, což ho činí ideálním pro pevné zesílení různých RF signálů.

Specifikace:

• Model: TQP3M9009
• Na základě čipu: TQP3M9009
• Pracovní frekvence: 50-4000MHz
• Zisk: 21,8 dB (typické)
• SNR: 1,3 dB (typické)
• Maximální výkon: +22dBm (150mW) @ 1dB kompresní bod
• Pracovní proud: 125mA (5V)
• Napětí: 5VDC
• Impedance: 50 ohmů
• Rozměry: 52 x 24mm

Datasheet: https://www.qorvo.com/products/p/SPF5189Z

Referenční schéma:

Obsah balení:

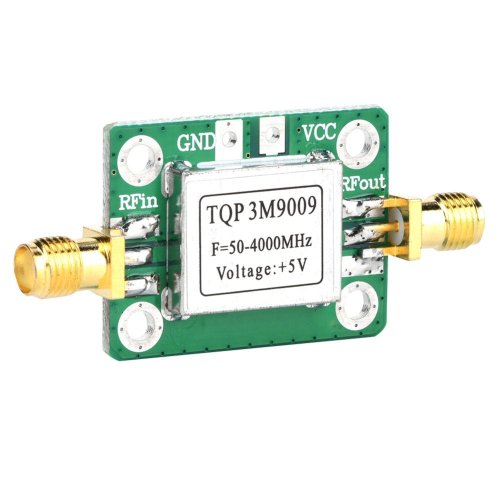

1 x TQP3M9009 LNA deska s kovovým krytem
