TR9531 Sada základní desky a Compute modulu QCA9531

Sada základní desky a Compute modulu QCA9531 TR9531

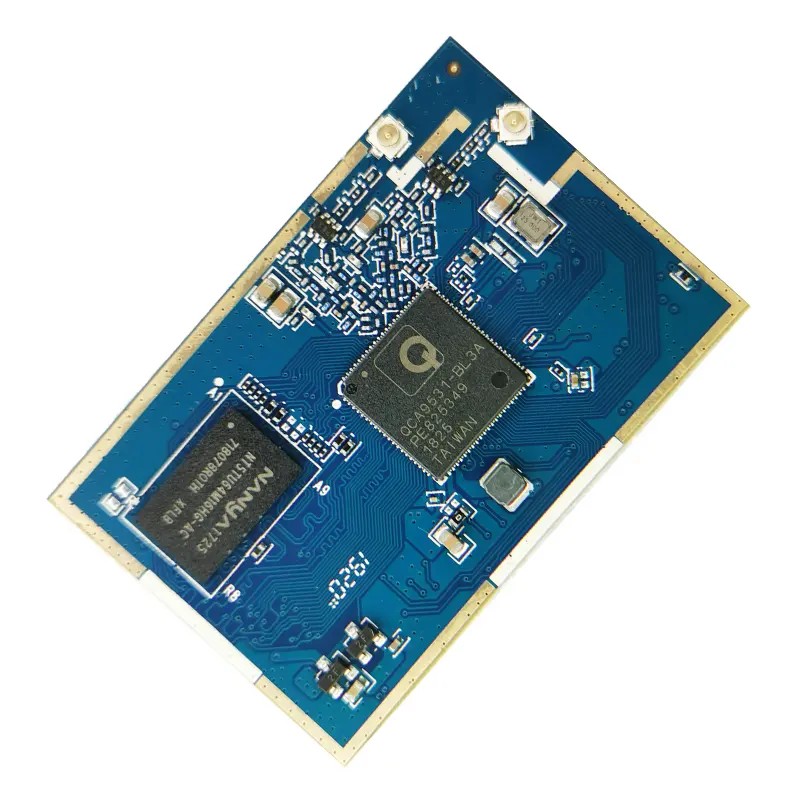

Modul je založen na procesoru Qualcomm QCA9531 s taktem až 650 MHz. Je vybaven 128 MB DDR2 RAM a 16 MB SPI flash paměti.

Podporuje bezdrátový síťový protokol IEEE 802.11b/g/n v pásmu 2,4 GHz a pracuje v režimech bridge, router a access point. Díky architektuře 2x2 MIMO (Multiple Input Multiple Output) umožňuje vícesměrný přenos a příjem bezdrátového signálu s přenosovou rychlostí až 300 Mbps.

Modul podporuje různé komunikační a řídicí vstupy/výstupy, což jej činí ideálním pro inteligentní IoT aplikace. Usnadňuje ladění i vývoj produktů.

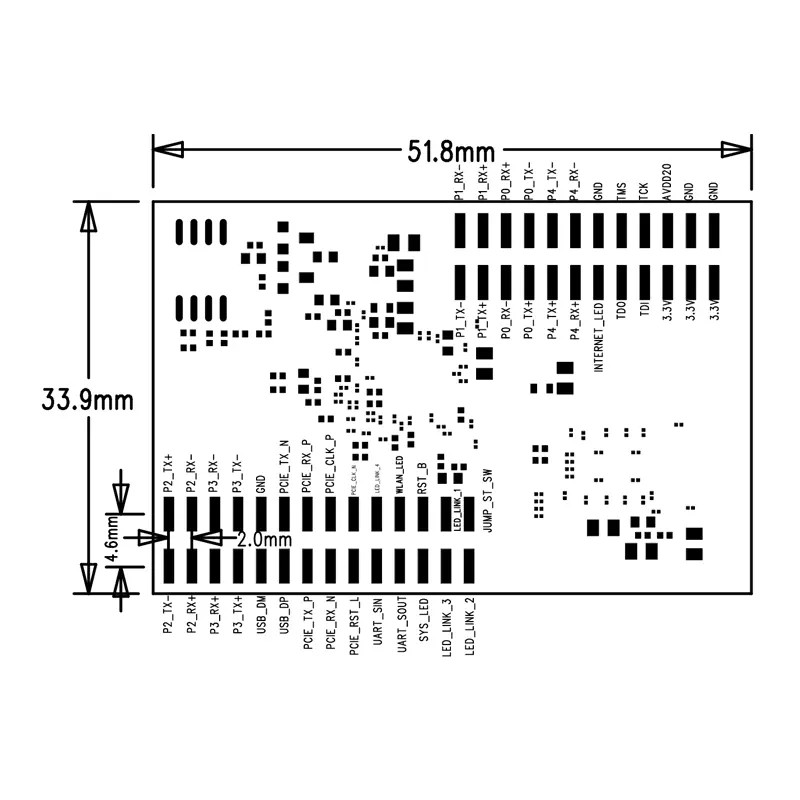

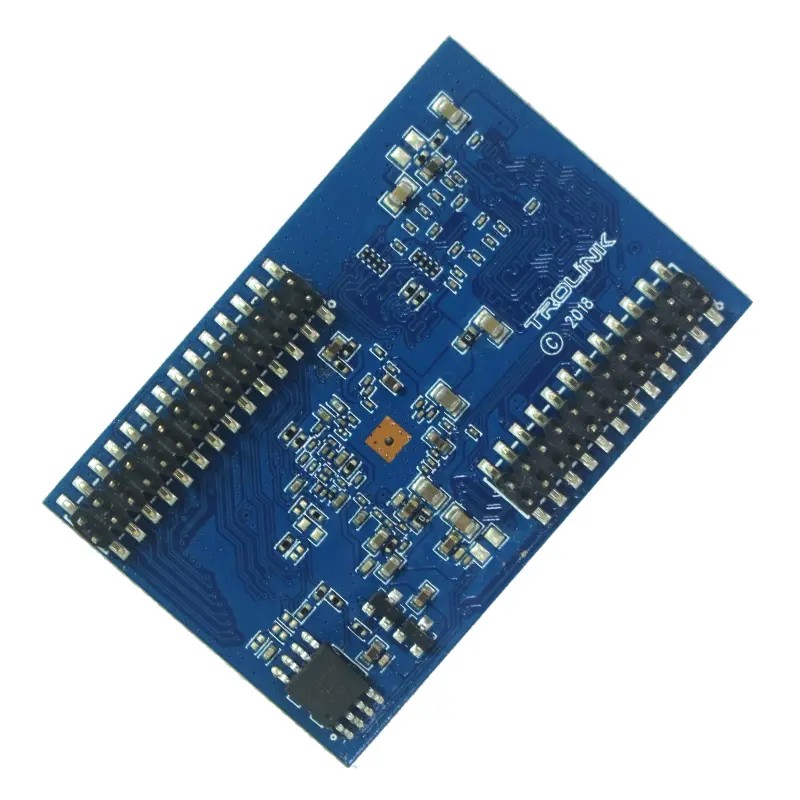

Je vybaven jedním UART rozhraním, jedním WAN portem a čtyřmi LAN porty. Externí připojení je řešeno formou „stamp hole“ a „pin“ designu s dvěma IPEX konektory pro flexibilní konfiguraci antén.

Oblasti použití: chytrá domácnost, bezdrátové úložiště, Wi-Fi reproduktory, síťové kamery, dětské chůvičky, routery, opakovače a bezdrátové přístupové body.

Specifikace:

• Model: QCA9531 TR9531
• Hlavní čip: QCA9531
• Parametry: 2T2R
• Rozhraní: USB, WAN, LAN, I2S, I2C/PCM, UART, GPIO
• Bezdrátový standard: 802.11b/g/n 300Mb
• Šířka pásma: 2.4GHz
• Pracovní napětí: 5V
• Pracovní teplota: -20°C až +85°C

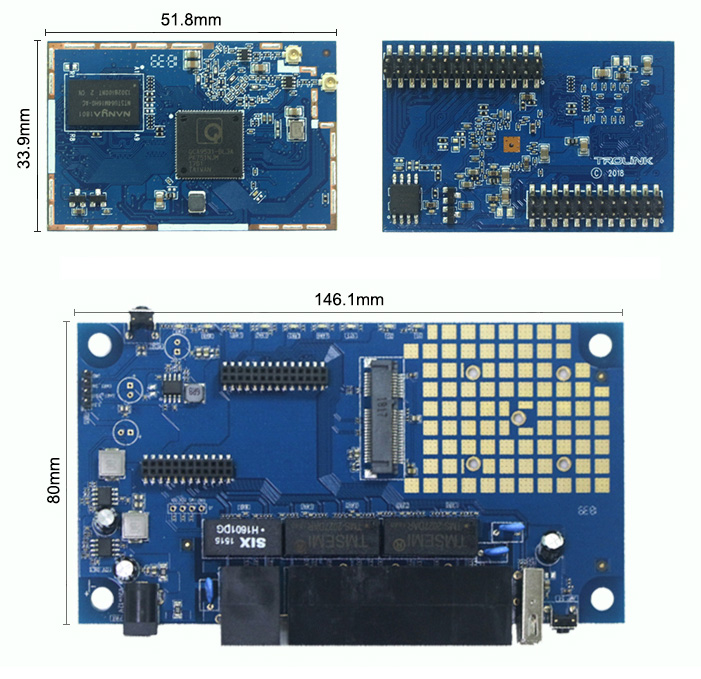

• Rozměry: 51.8 × 33.9 mm (D × Š)
