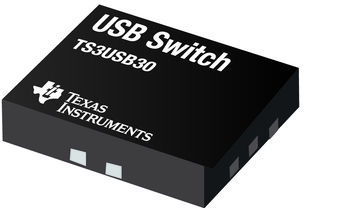

Vysokorychlostní USB 2.0 1:2 multiplexor/demultiplexor TS3USB30EDGSR

Vysokorychlostní USB 2.0 1:2 multiplexor/demultiplexor TS3USB30EDGSR s jedním povolením

TS3USB30E je vysokobandwidth 1:2 přepínač speciálně navržený pro přepínání vysokorychlostních USB 2.0 signálů v mobilních a spotřebitelských aplikacích, jako jsou mobilní telefony, digitální kamery a notebooky s huby nebo kontroléry s omezenými USB I/O porty. Široké pásmo (900 MHz) tohoto přepínače umožňuje nastavení signálů s minimálním zkreslením okraje a fáze. Zařízení multiplexuje diferenciální výstupy z USB host zařízení na jeden ze dvou odpovídajících výstupů, nebo ze dvou různých hostitelů na jeden odpovídající výstup. Přepínač je obousměrný a nabízí málo nebo žádnou atenuaci vysokorychlostních signálů na výstupech. Je navržen pro nízkou bit-to-bit skews a vysokou izolaci šumu mezi kanály a je kompatibilní s různými standardy, jako je vysokorychlostní USB 2.0 (480 Mbps).

Specifikace:

• Výrobce: Texas Instruments
• Kategorie produktu: USB přepínače IC
• RoHS: Detaily
• Typ produktu: USB 2.0 multiplexory/demultiplexory
• Konfigurace: 2 x 1:2
• On Resistance - Max: 10 Ohmů
• On Time - Max: 30 ns
• Off Time - Max: 25 ns
• Provozní napětí: 3 V až 4,3 V
• Minimální provozní teplota: - 40 °C
• Maximální provozní teplota: + 85 °C
• Styl montáže: SMD/SMT
• Balení/Případ: MSOP-10
• Šířka pásma: 900 MHz
• Řada: TS3USB30E
• Počet přepínačů: 2 přepínače
• Provozní proud: 1 µA
• Typ produktu: USB přepínače IC
• Napětí - Max: 4,3 V
• Napětí - Min: 3 V
• Hmotnost: 23 700 mg

Datasheet: TS3USB30E
