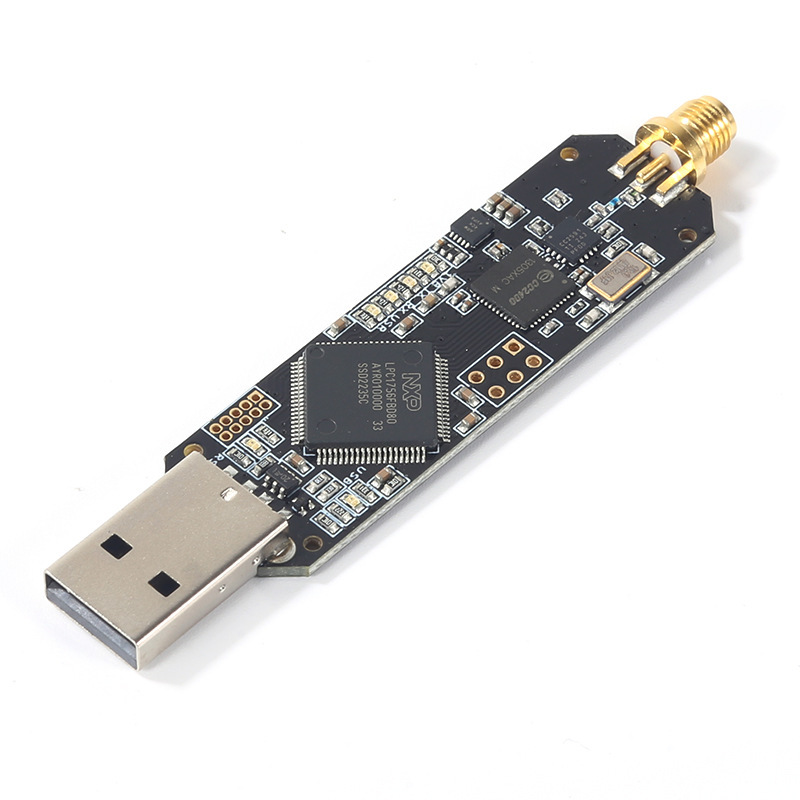

Ubertooth One

Projekt Ubertooth je open source bezdrátová vývojová platforma vhodná pro experimentování s Bluetooth. Ubertooth se dodává se schopným snifferem BLE (Bluetooth Smart) a dokáže snímat některá data z připojení Bluetooth Classic Basic Rate (BR).

⚠️ Upozornění pro zákazníky:

Produkt Ubertooth One - Open Source Bezdrátová Vývojová Platforma je dodáván bez nahraného softwaru a bez bootloaderu.

Pro jeho zprovoznění je nutné nahrát firmware prostřednictvím ISP nebo JTAG a provést kompletní instalaci softwaru. Tento proces vyžaduje pokročilé znalosti v oblasti embedded systémů a programování mikrokontrolerů.

Doporučujeme ověřit si, zda máte k dispozici potřebné vybavení a znalosti před zakoupením tohoto produktu.

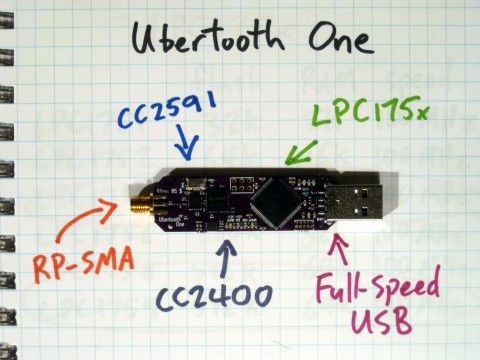

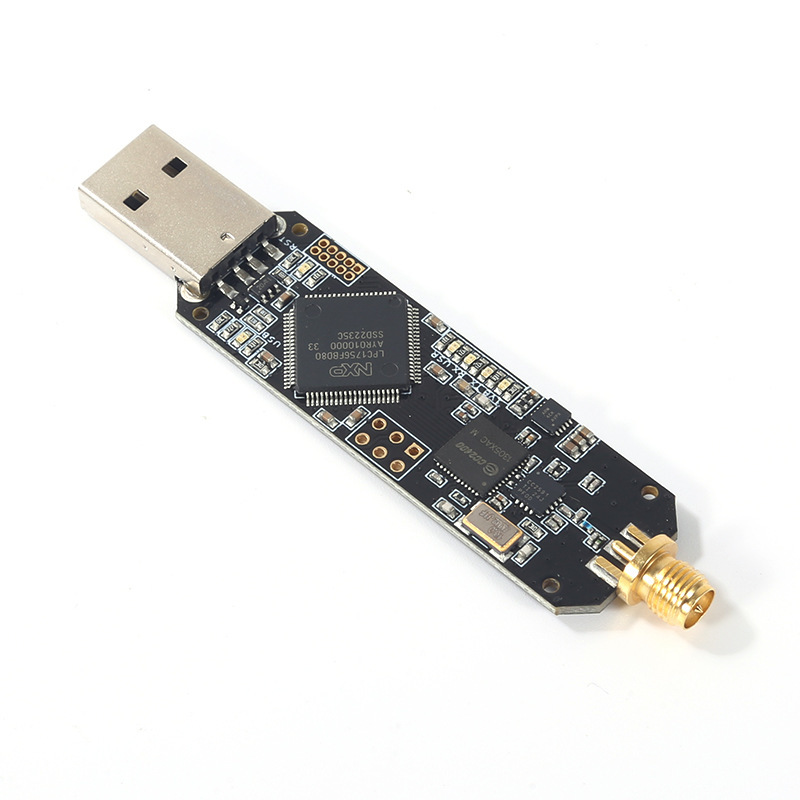

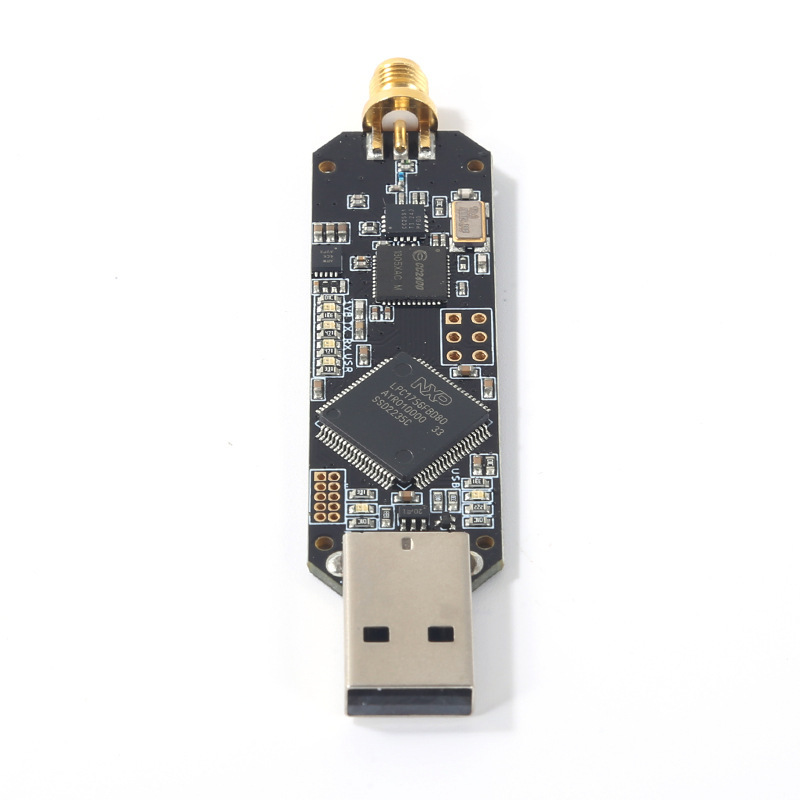

Architektura

• RP-SMA RF konektor: připojuje se k testovacímu zařízení, anténě nebo umělé zátěži.
• CC2591 RF front end.
• CC2400 Bezdrátový transceiver.
• LPC175x Mikrokontrolér ARM Cortex-M3 s plnou rychlostí USB 2.0.
• USB A konektor: připojuje se k hostitelskému počítači s běžícím softwarem Kismet nebo jiným hostitelským kódem.

Vlastnosti

• Vysílání a přijímání na frekvenci 2,4 GHz.
• Vysílací výkon a citlivost přijímače srovnatelná s Bluetooth zařízením třídy 1.

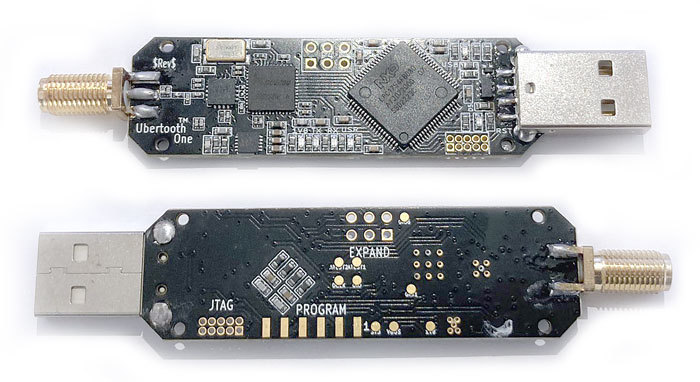

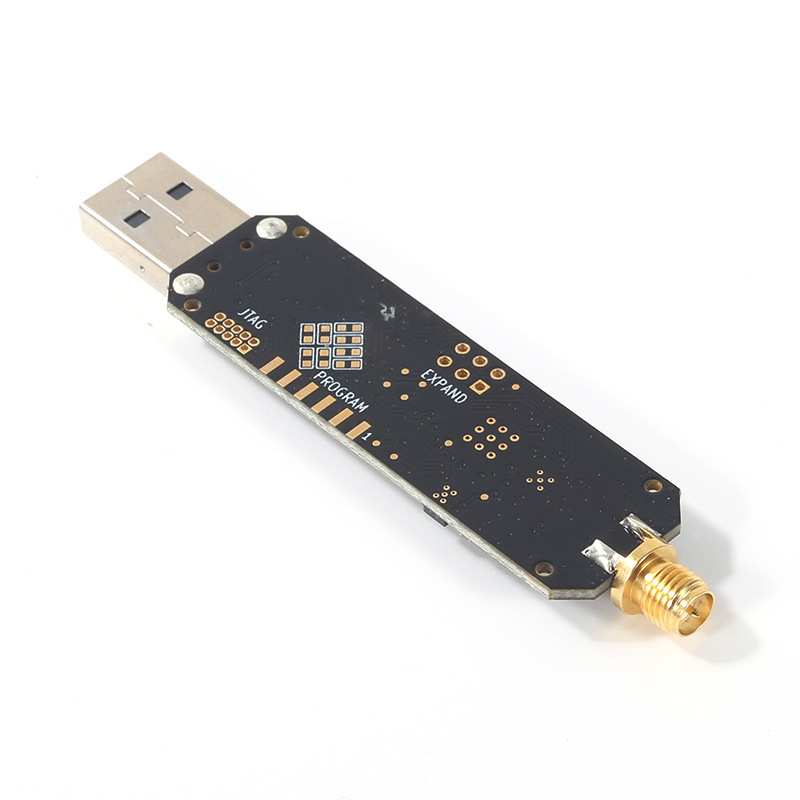

• Standardní Cortex Debug konektor (10-pin 50-mil JTAG).
• Konektor pro sériové programování v systému (ISP).
• Expanzní konektor: určený pro komunikaci mezi zařízeními Ubertooth nebo pro jiné budoucí použití.
• Šest indikačních LED diod.

Design

Ubertooth One byl navržen v KiCad, softwarovém balíku pro automatizaci návrhu elektroniky s otevřeným zdrojovým kódem, s povrchově montovanými komponenty vhodnými pro pájení přetavením.

Piny a LED diody

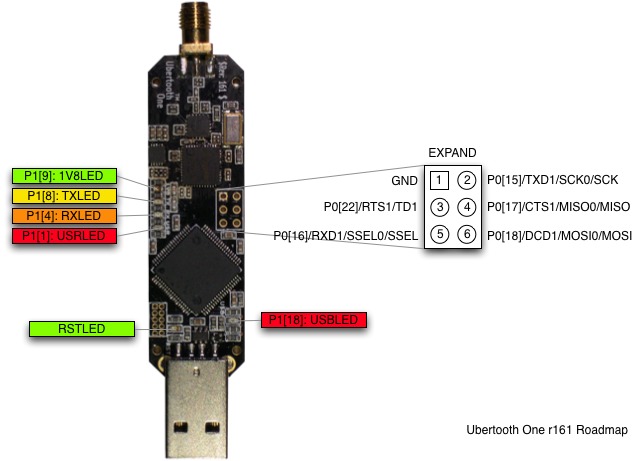

Toto schéma ukazuje umístění LED diod a kolíků rozšiřujícího konektoru.

Průvodce LED diodami:

• RST: Indikuje, že LPC175x je napájen. Tato LED dioda by měla být vždy zapnuta během provozu, s výjimkou úplného resetu LPC175x (např. při vstupu do ISP režimu).
• 1V8: Indikuje, že CC2400 je napájen 1,8 V. Řízení tohoto napájení závisí na firmwaru. Napájení 1V8 je nezbytné pro aktivaci krystalového oscilátoru, který je nutný pro aktivaci USB.
• USB: Indikuje, že USB prošlo enumerací a konfigurací.
• TX: Řízení této LED diody závisí na firmwaru. Obvykle indikuje radiové vysílání.
• RX: Řízení této LED diody závisí na firmwaru. Obvykle indikuje radiový příjem.
• USR: Řízení této LED diody závisí na firmwaru.
• LED diody TX, RX a USR blikají v charakteristickém sekvenčním vzoru, když je bootloader připraven přijímat USB DFU příkazy.

Odkazy:

https://github.com/greatscottgadgets/ubertooth/wiki

https://github.com/sevstels/Ubertooth-Win

https://ubertooth.sourceforge.net/hardware/one/

Obsah balení:

1x Ubertooth One (neoriginální/vyrobeno v Číně)

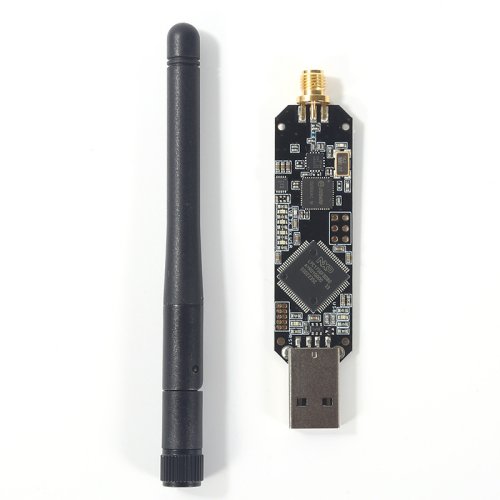

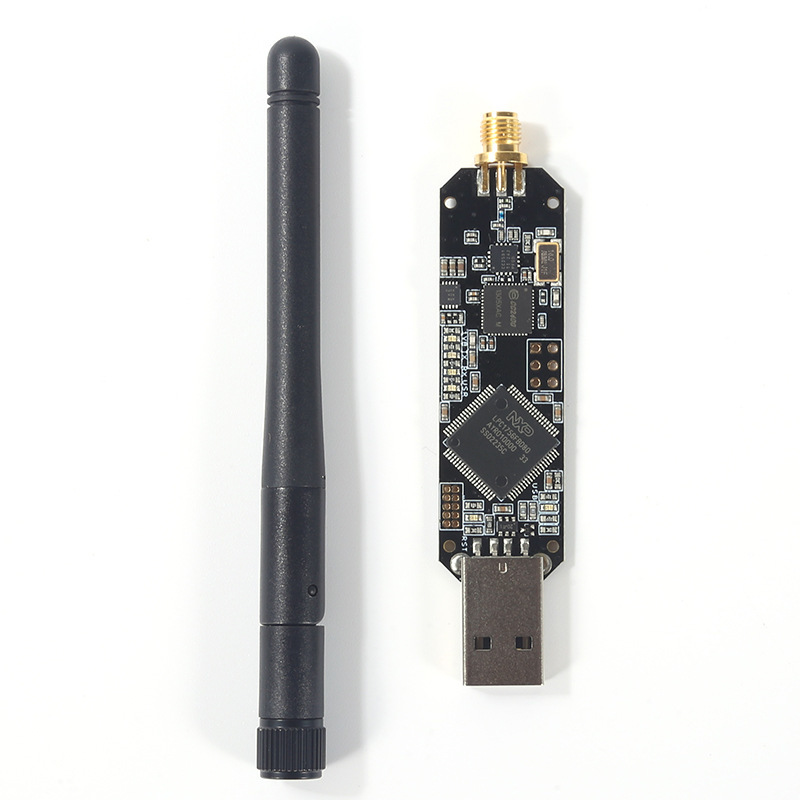

1x Anténa
