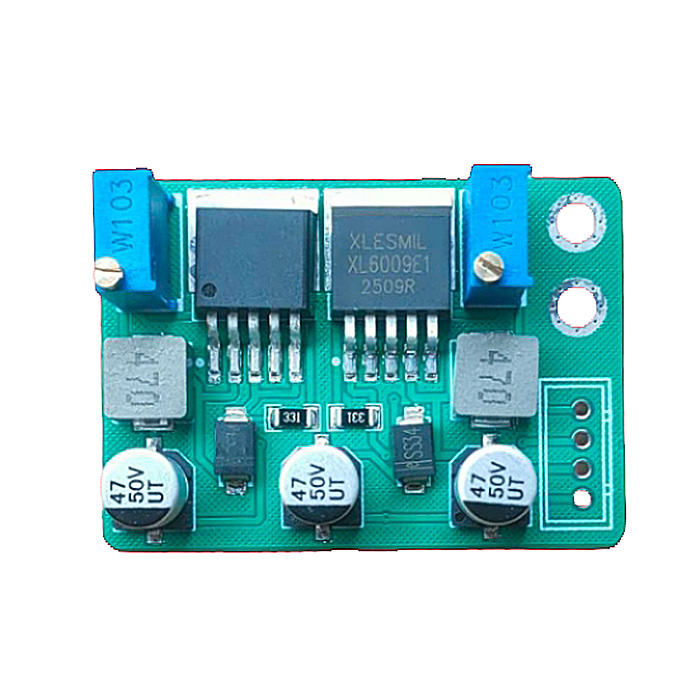

VGH VGL DC modul s XL6009 je DC-DC měnič, navržený pro opravy LCD panelů, především při závadách s barevnými liniemi (např. Y-linie). Modul poskytuje nastavitelná napětí VGH a VGL, která jsou běžná pro řízení TFT matic. Ideální pro servisní použití a opravy obrazovek.

Specifikace:

• Řídicí čip: XL6009 DC-DC měnič

• Vstupní napětí: 5V – 35V

• Výstup (VGH/VGL): Nastavitelný až ±30V

• Použití: Opravy Y-linií a barevných vad LCD panelů

• Aplikace: Obnova řídicích napětí LCD

• Rozměry: Kompaktní servisní modul

• Vlastnosti: Vysoká účinnost, stabilní výstup

• Obvyklé použití: Opravy televizí a monitorů

Univerzální model, nezáleží na typu TV, displeji ani velikosti. Řeší problémy s deskami (integrované, hlavní, T-CON), přerušením Y-linie, barevným posunem, hrubými čarami, tmavým obrazem atd.

Upozornění:
Oprava obrazovky je riziková, neakceptujeme vrácení ani výměnu. Pokud s tím nesouhlasíte, nekupujte!

Důležité: Pokud původní deska nezpůsobuje ochranu (chybu), může být použita. Jinak není vhodná.

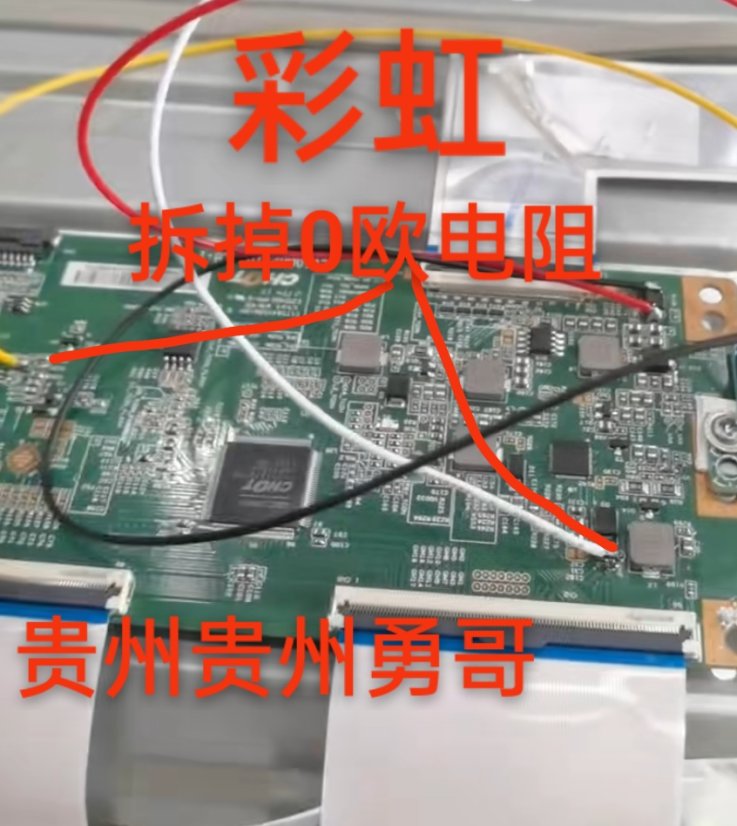

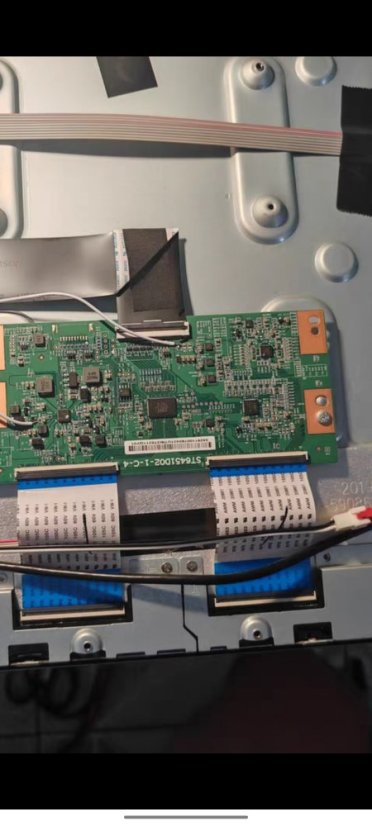

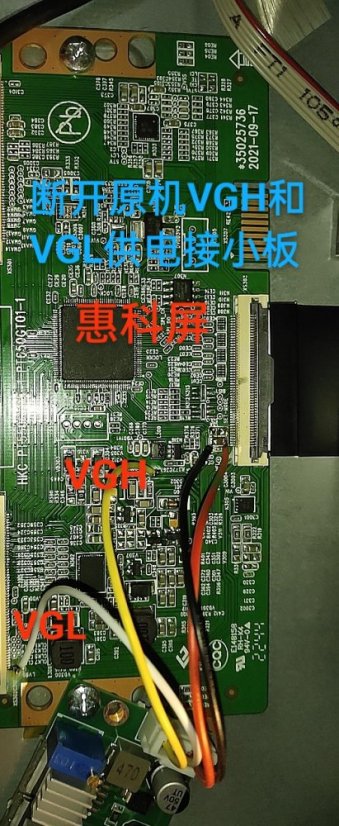

Nejprve nastavte napětí modifikované DC desky na stejné (nebo o něco nižší) jako originál, poté odpojte původní napájení VGH a VGL (ujistěte se o správném zapojení, jinak může dojít k poškození). Následně připojte vodiče a pevně je nainstalujte.

Odpojte napájení Y (lze použít izolaci nebo odstranit napájecí rezistory na boční desce). Spojte CKV piny na vadné straně dohromady, uzemněte je nebo přidejte napětí (obvykle 5–15V), zapněte zařízení a měřte napětí.

Sledujte obraz a postupně snižujte napětí VGH a VGL, dokud se obraz nevrátí do normálu (obvykle VGH 24–25V, VGL -13 až -15V, kromě výjimek).

Problémy při použití univerzální DC opravy

Proč používat DC desku?
Mnoho LCD obrazovek po přerušení Y-linie vykazuje vodorovné čáry, mřížky, barevné posuny, stmívání nebo černý obraz. Úpravou napětí VGH a VGL lze tyto problémy dokonale opravit nebo výrazně zlepšit.

Zaručuje DC deska úspěšnou opravu?
V opravárenském průmyslu nelze nic zaručit. Úspěch závisí na zkušenostech technika a míře poškození Y-osy LCD obrazovky. DC deska je pouze nástroj pro úpravu napětí, který může problém zcela vyřešit nebo alespoň zlepšit — ale úplná oprava není zaručena.

Jaká je funkce univerzální DC opravy?
Logické desky nebo boční integrované desky mají napěťové čipy, které generují VGH a VGL napětí. Jelikož nelze přímo upravovat jejich výstup, používáme externí modul. Naše DC deska generuje nastavitelné napětí VGH a VGL — buď nastavitelné, nebo pevně dané pro vyšší stabilitu.

Jak připojit univerzální DC desku?

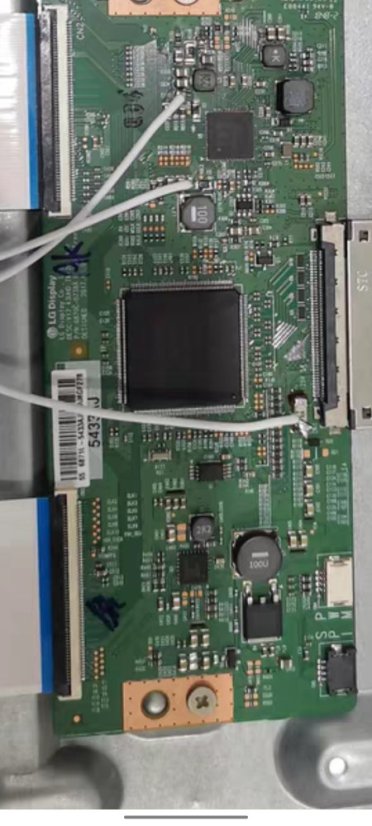

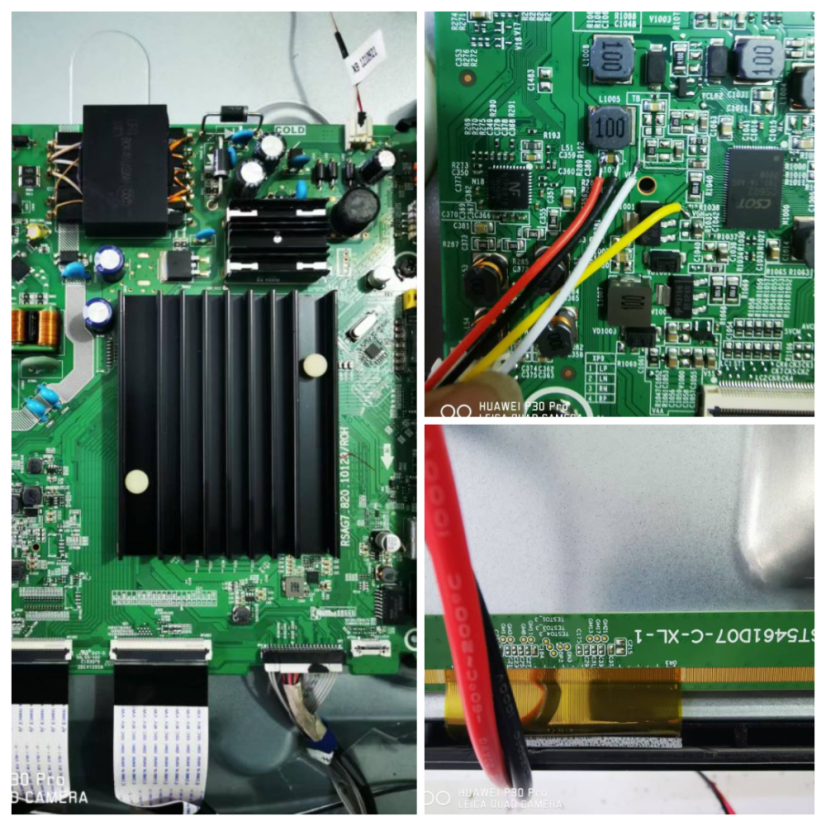

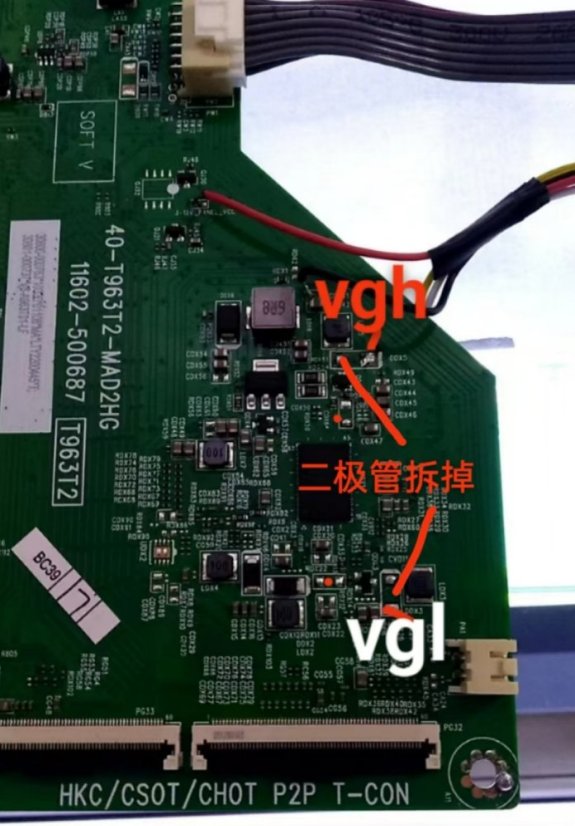

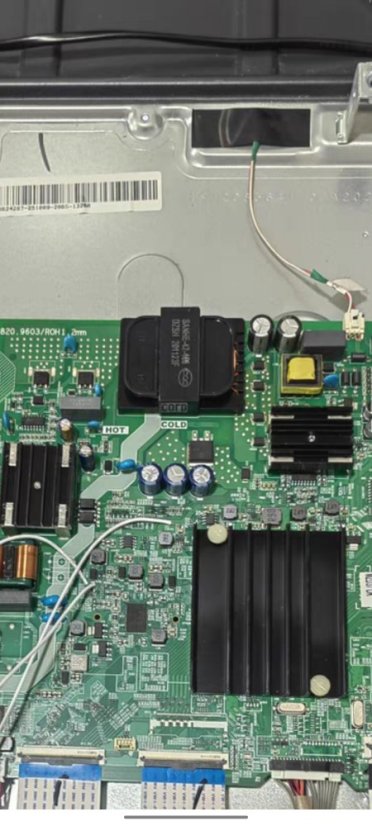

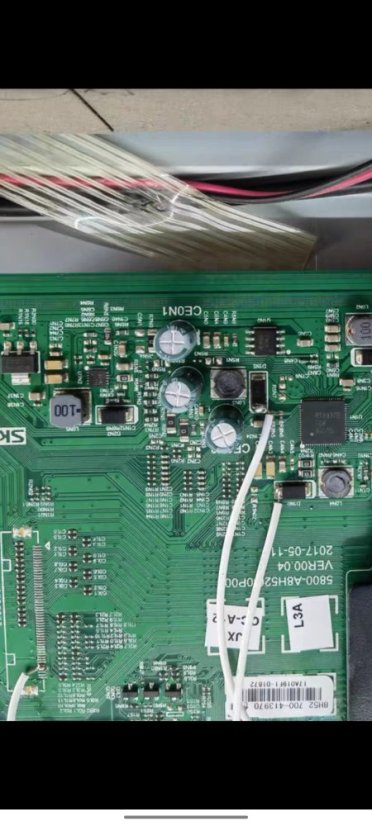

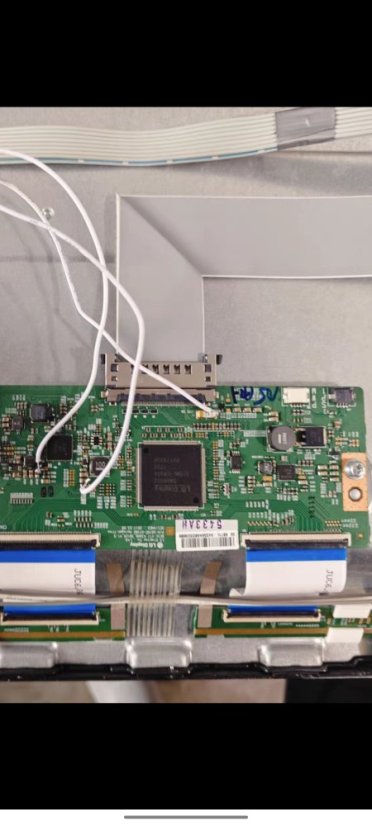

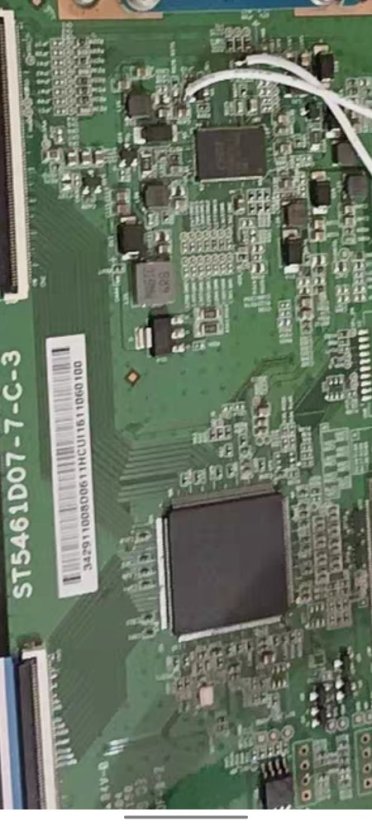

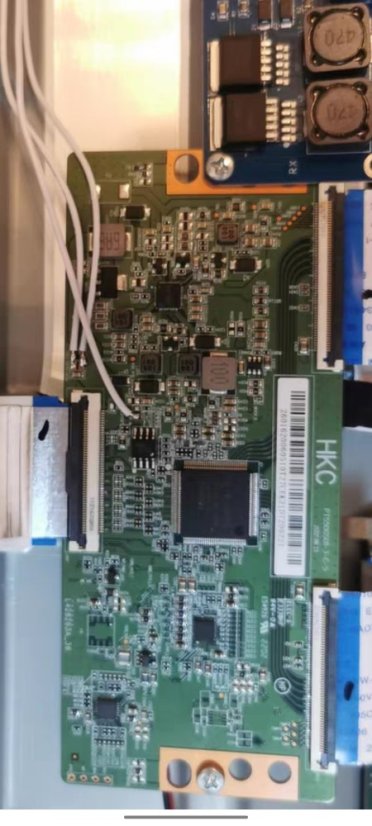

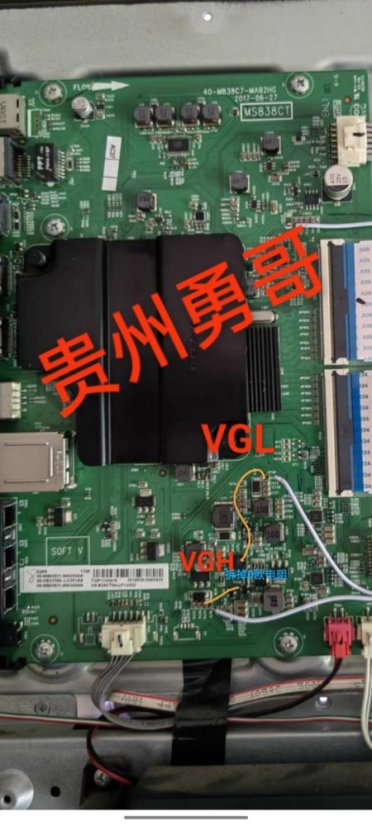

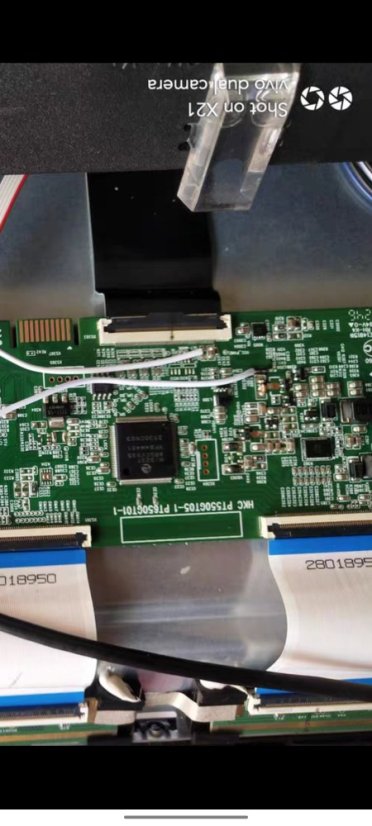

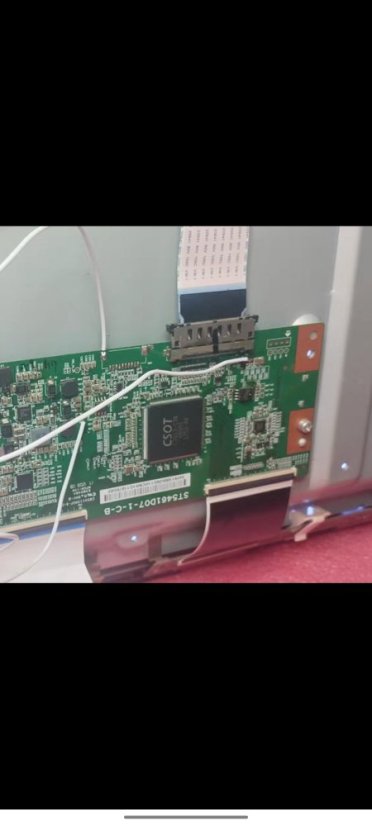

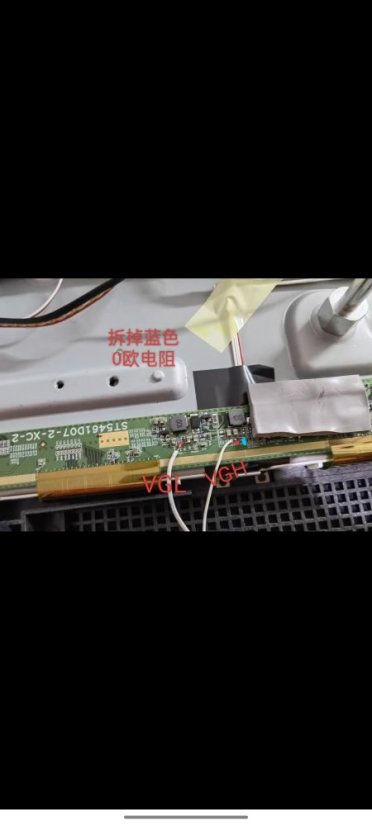

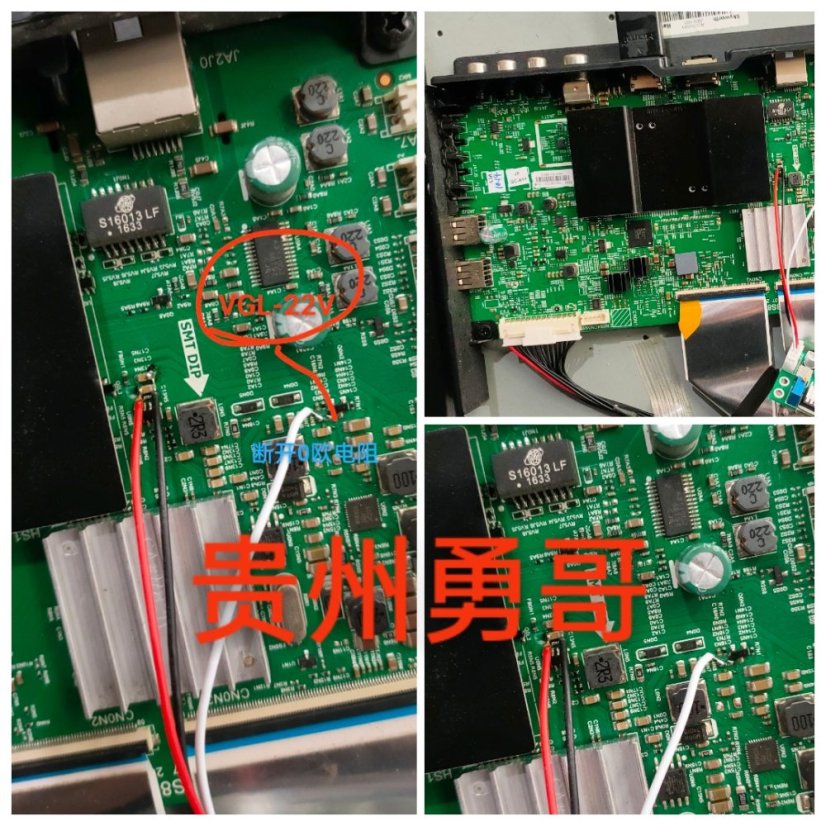

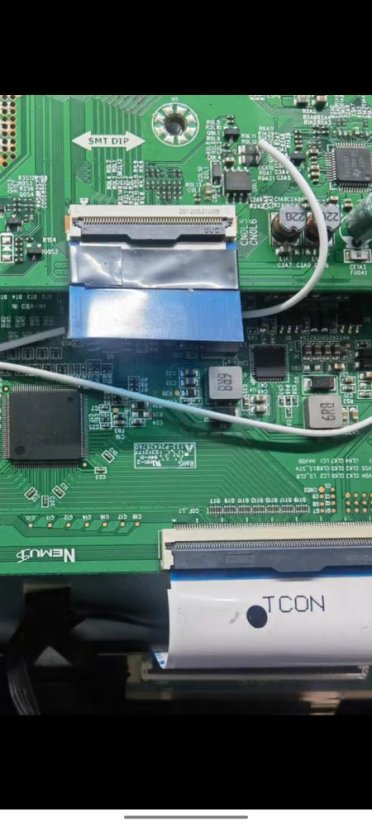

Všechny logické nebo boční desky mají napěťové čipy, které generují VGH a VGL pro displej. Cílem je odpojit původní napájení (často odstraněním 0Ω rezistoru) a napájet displej přes DC desku. Připojte 12V a GND k DC desce a VGH/VGL výstupy ke displeji.

Co když připojení DC desky nezlepší obraz?
DC deska pouze mění napětí — zkuste upravit VGH nebo VGL nahoru nebo dolů. Pokud se stále objevují čáry, můžete zkusit zkratovat CK linky (obvykle CK1–CK8) na boční desce na zem nebo na 15V. Pokud to nepomůže, další řešení není dostupné.
