Vícepásmová End Fed Anténa EFHW

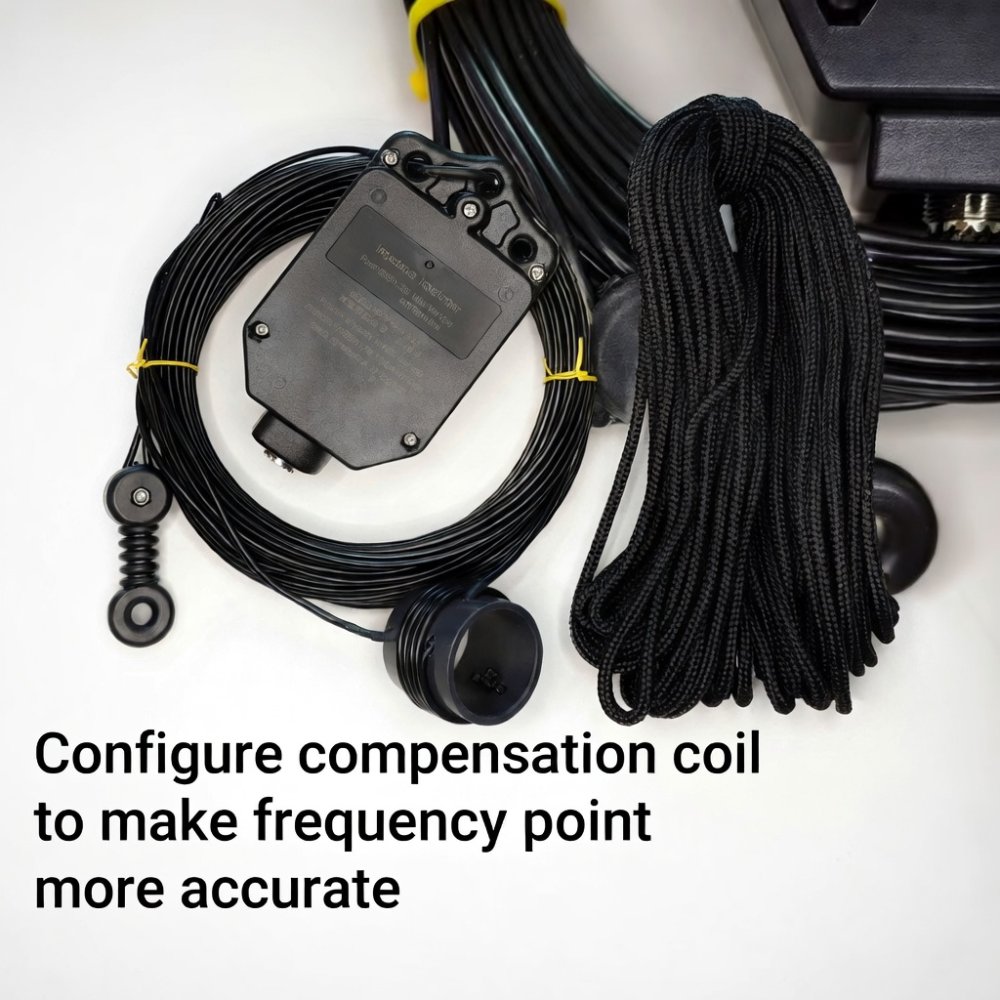

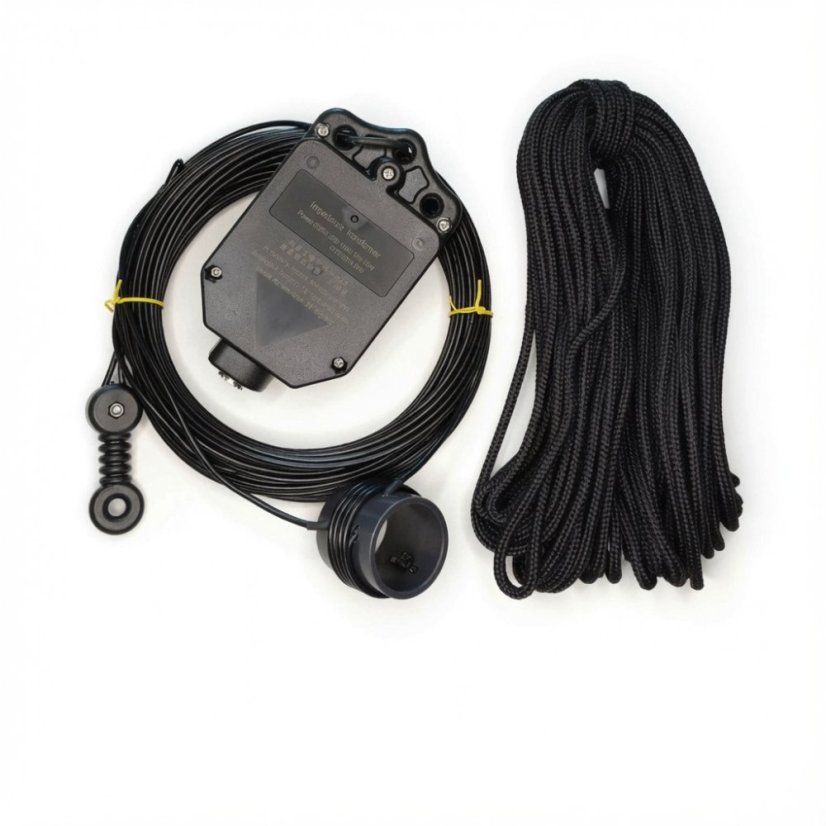

Tato EFHW anténa se skládá z impedance transformátoru 1:49 nebo 1:64 a přibližně 20 m nebo 40,7 m zářičů, což tvoří čtyřpásmovou nebo osmipásmovou jednostranně napájenou krátkovlnnou anténu. Jedná se o vícepásmovou vícesměrovou anténu. Díky jednostrannému napájení je velmi snadná, jednoduchá a rychlá na instalaci s vynikajícími maskovacími vlastnostmi, díky čemuž je obtížně detekovatelná. Je ideální pro městské i polní nasazení.

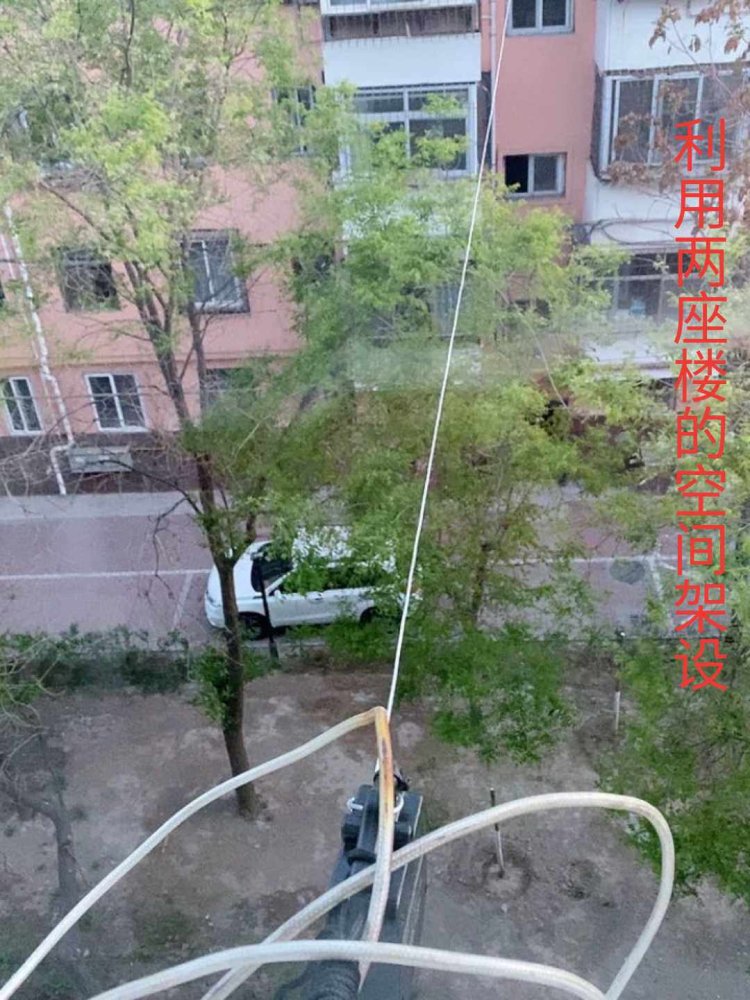

Požadavky na instalaci: Anténa je konfigurována jako přímotažná (inverted-V nebo horizontální). Napětí nemusí být příliš vysoké, je povolena mírná prohnutí. Jako vícesměrová anténa vyžaduje pouze otevřené a volné místo — není nutné řešit směrovost.
- Oba konce antény musí být připevněny nepřesnými lany (nepoužívejte kovová ocelová lana, ovlivnilo by to parametry antény).
- Po celé délce antény musí být vzdálenost od překážek (zdi, stromy, listí, nekovové předměty) větší než 3 metry.
- U kovových předmětů (elektrické vedení, okna, kovové zábradlí) dodržujte vzdálenost více než 5 metrů pro optimální výkon.

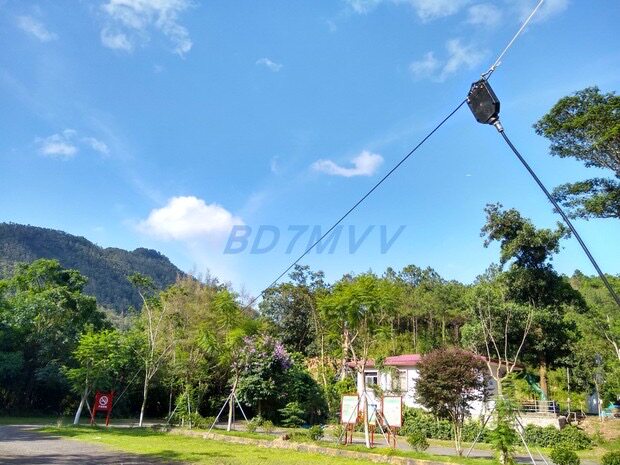

- Instalujte co nejvýše. Lze táhnout horizontálně, vertikálně nebo diagonálně.

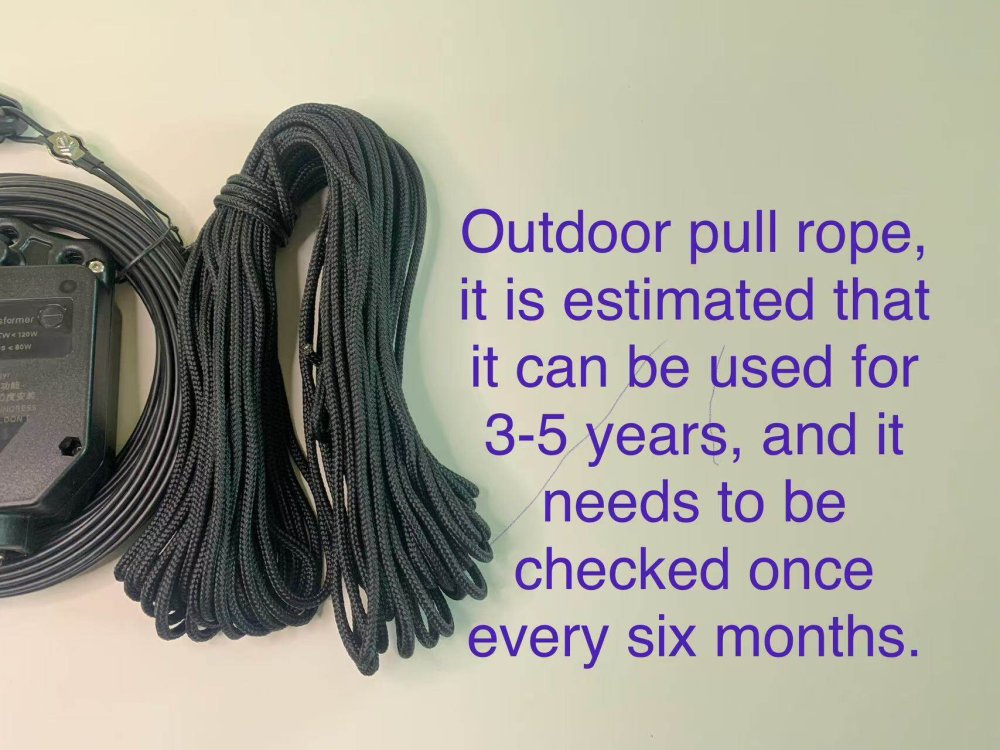

- Dodávaná lana vydrží přibližně 5 let, doporučujeme kontrolu každých 6 měsíců a okamžitou výměnu při závadě.
Technické specifikace
Varianta 40 m (cca 40,7 m zářič, 8 pásem):
- Délka antény: 40 m
- Podporovaná pásma: 10, 12, 15, 17, 20, 30, 40, 80 m
- Výkon: SSB < 150 W, CW FT8 < 100 W
- Zisk: Silný zisk díky pozitivní zpětné vazbě V/SWR
- Hmotnost zásilky: 1 900 g
- Objem zásilky: 25 × 25 × 15 cm
Varianta 80 m (kratší verze s cca 20 m zářičem, 4 pásma):
- Kratší varianta zářiče (cca 20 m) pro čtyřpásmovou konfiguraci s transformátorem 1:49. Ostatní parametry jsou analogické verzi 40 m.
