WCH BLE Analyzer Pro

WCH BLE Analyzer Pro – Sniffer, analyzátor a debugovací nástroj pro Bluetooth LE

WCH BLE Analyzer Pro je USB-sniffer a debugovací nástroj pro Bluetooth Low Energy (BLE), navržený pro zachytávání, dekódování a analýzu BLE komunikačních paketů v reálném čase.

Analyzátor podporuje nastavitelné intervaly dotazování, sledování broadcastových a spojovacích paketů, filtrování adres a detailní inspekci paketů se statistikami a grafickým zobrazením. Umí monitorovat BLE broadcast i data spojení v reálném čase a zahrnuje funkce jako výběr PHY režimu a ovládání whitening. Tyto funkce umožňují nízkoúrovňové sledování BLE komunikace, pomáhají identifikovat problémy s přenosem a ověřovat chování protokolu. Použití zahrnuje vývoj, testování a ladění Bluetooth zařízení, jako jsou IoT produkty, wearables a senzory.

Specifikace WCH BLE Analyzer Pro:

• Hlavní čipy – 3× CH582F Bluetooth LE RISC-V mikrokontroléry a CH334 USB hub

• Podporovaný protokol – Bluetooth Low Energy (BLE) 4.0/4.2/5.0

• Rozsah zachytávání – BLE advertising a connection pakety

• Frekvenční pásmo – 2,402–2,480 GHz

• PHY režimy – 1 Mbps, 2 Mbps (kompatibilní s BLE 5.x)

• Whitening – Volitelné zapnutí/vypnutí

• Kalibrace – Nastavitelná frekvenční kalibrace

• Poslouchaná frekvence – Volitelný kanál

• Filtr přístupové adresy – Nastavitelný

• Filtrování paketů – Podle adresy, kanálu nebo spojení

Zobrazení

• Dekódování paketů v reálném čase

• Náhled broadcastových a spojovacích informací

• Detailní rozpis paketů

• Okno se souhrnnými statistikami

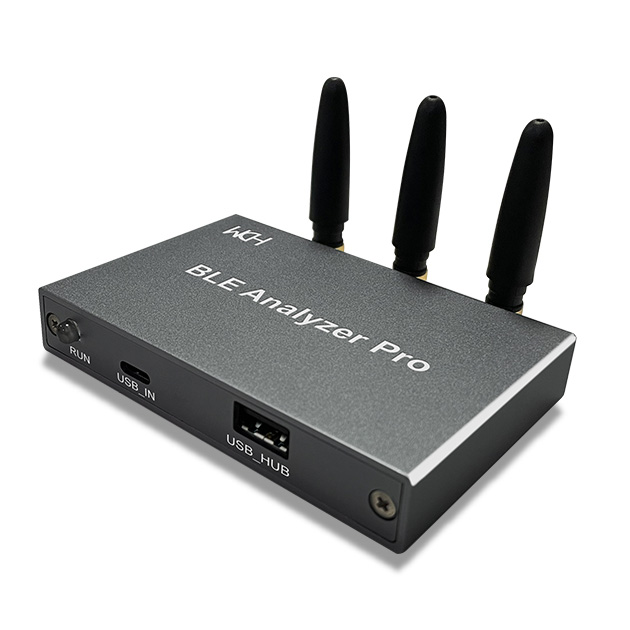

USB

• USB Type-C port pro připojení k hostitelskému zařízení

• USB Type-A port fungující jako USB hub

Ostatní

• Tlačítko Run/Stop

• Napájení – 5 V (přes USB)

• Rozměry – 91 × 64 × 15 mm (včetně antény)

• Provozní teplota – 0 °C až +70 °C

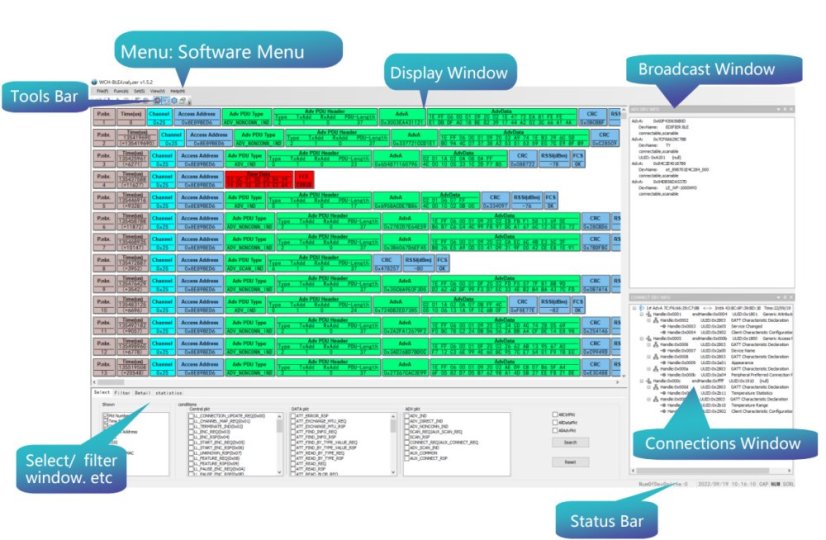

Zařízení pracuje na Windows 7–11. Připojuje se přes USB a zachytává BLE advertising i connection pakety v reálném čase. Software podporuje PHY režimy 1 Mbps a 2 Mbps a umožňuje nastavit adresu, whitening, interval dotazování a poslouchaný kanál. Nabízí filtrování paketů, detailní zobrazení paketů a ukládání nebo export zachycených dat. Pro nejlepší výkon se doporučuje počítač s procesorem Intel Core i5 a 4 GB RAM nebo více.

Software: https://www.wch-ic.com/downloads/WCH_BLEAnalyzer_zip.html
