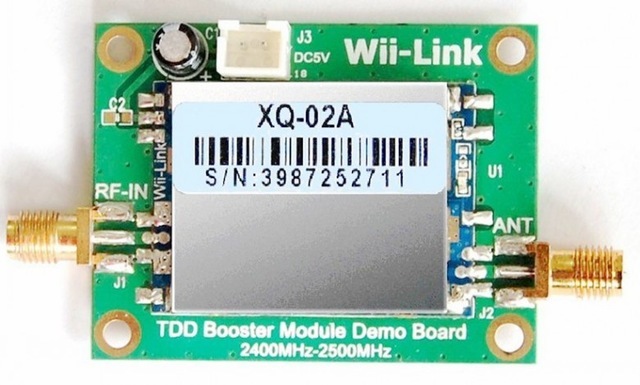

Wii-link WiFi zesilovač signálu 2400MHz-2500MHz TDD Booster s modulem XQ-02A

Wii-link WiFi zesilovač signálu 2400MHz-2500MHz TDD booster s modulem XQ-02A

XQ-02A je obousměrný modul pro zesílení signálu navržený pro pásmo 2.4GHz pro různé aplikace. Je kompaktní a snadno se aplikuje, což umožňuje, aby se bezdrátové RF produkty 2.4GHz staly součástí designu velmi snadno.

Vestavěný vysoce rychlý přenosový a přijímací obvod automaticky identifikuje, může automaticky přepnout mezi režimy vysílání a příjmu, nevyžaduje wifi řídicí čip, aby dával signály pro automatickou práci, a proto je kompatibilní s jakýmikoli WiFi řešeními.

Je možné použít pro různé typy přenosu signálu pro stabilitu WiFi připojení a speciální požadavky na danou příležitost, například: Reklamy, bezdrátové síťové přehrávače, výkonné bezdrátové routery, výkonné bezdrátové karty, výkonné outdoor AP, bezdrátové kamery.

Specifikace:

• Model: XQ-02A-B1
• Na základě: XQ-02A
• Pracovní frekvence: 2400MHz-2500MHz
• Zisk příjmu: 10dB
• Zisk přenosu: 11dB
• Akceptovatelný šum: ≤3.0dB
• Vstupní výkon: 4dBm - 20dBm
• Maximální výstupní výkon (Peak Power): 33dBm (2W)
• Napájení: 5V DC
• Rozměry: 50 x 38 mm

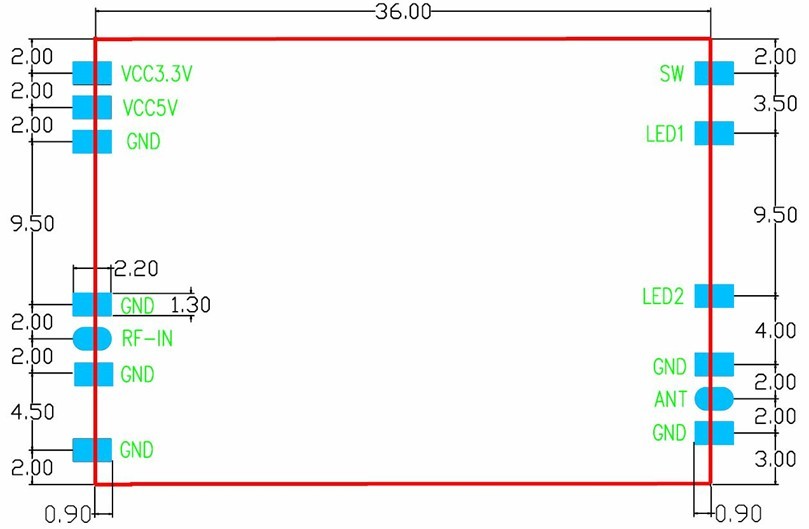

Definice pinů modulu:

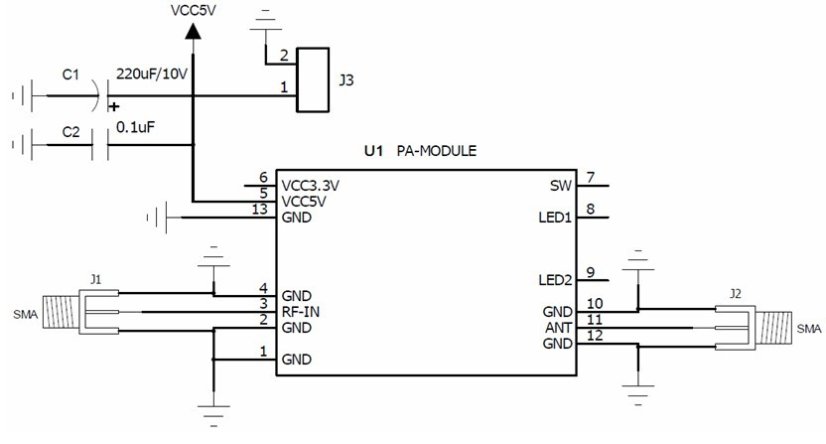

Referenční schéma je následující:

1. RF-IN port připojený k původnímu obvodu RF výstupnímu portu.
2. ANT port připojený k anténě.
3. Část nevyužitých pinů navržená pro specifické aplikace, běžné aplikace mohou být nevyužity.
4. RF-IN a ANT pin, můžete přímo spojit s podlahou nebo prostřednictvím pájecích podložek RF obvodu.

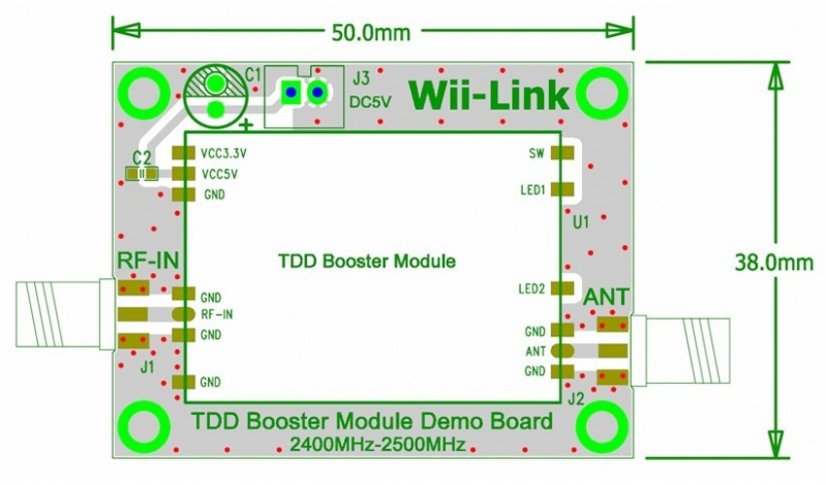

Rozměry desky:

Balíček obsahuje:

1 x Modul pro zesílení WiFi signálu
