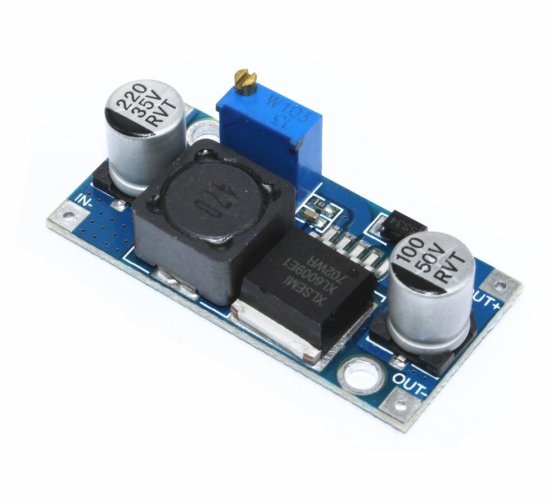

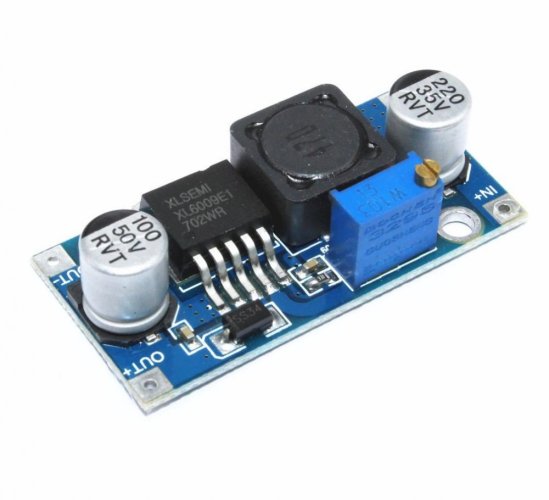

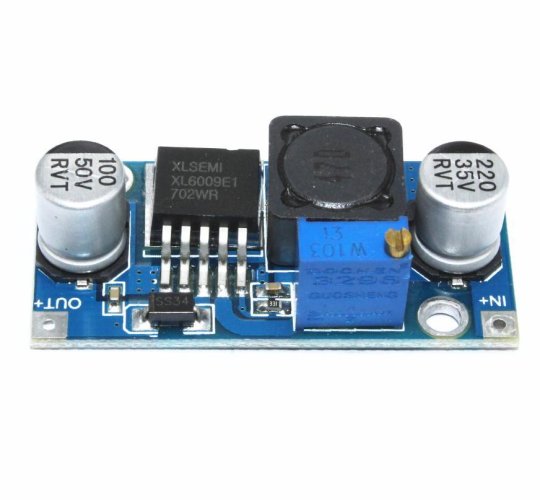

XTW-SY-8 step-up měnič booster 5~32V na 5V~40V 4A XL6009

Step-up měnič booster z 5~32V na 5V~40V 4A XL6009

Specifikace:

• Vstupní napětí: 5~32V
• Výstupní napětí: 5V~40V
• Výstupní proud: 4A (max)
• Příkon: max. 75W
• Účinnost přeměny: <94%
• Klidová spotřeba: cca 18mA
• Provozní teplota: –40..+85 ℃
• Rozměry: 43 x 20 x 12mm

Datasheet: https://www.matts-electronics.com/wp-content/uploads/2018/06/XTE-SY-8.pdf

Description:

Tento modul XL6009 využívá 3. generaci technologie vysokofrekvenčního spínače jako základní čip, což zajišťuje mnohem vyšší výkon než LM2577.

Široké vstupní napětí: 3V~32V;

Optimální provozní napětí: 5~32V;

Široké výstupní napětí: 5V~40V.

S 4A vysoce účinnými MOSFET spínači, efektivita může dosáhnout až 94% (LM2577 pracuje pouze na 3A).

Ultra vysoká frekvence spínání 400KHz, dokonce i s malými kapacitními filtračními kondenzátory se dosahuje velmi dobrých výsledků, šum je menší (ve srovnání s LM2577, frekvence 50KHz).

Specifikace:

Model: DSN6009 boost modul

Vlastnosti modulu: Neizolovaný boost (BOOST)

Rektifikace: Ne-synchronní rektifikace

Výstupní rozsah: 5V ~ 35V

Vstupní proud: 4A (max), bez zátěže 18mA (5V vstup, 8V výstup, bez zátěže méně než 18mA. Čím vyšší napětí, tím větší zátěžový proud.)

Účinnost přeměny: <94% (čím větší napětí, tím nižší účinnost)

Frekvence spínání: 400KHz

Výstupní šum: 50mV (čím vyšší napětí, tím větší proud, tím větší šum)

Regulace proudu: +/-0.5%

Regulace napětí: +/-0.5%

Provozní teplota: -40 stupňů až +85 stupňů

Rozměry těla: 43 x 20 x 12mm/1.7" x 0.8" x 0.47" (D*Š*V)

Způsob vstupu: IN+, IN-;

Způsob výstupu: OUT+, OUT-
