XY-485 RS485 do TTL - adaptér převodník modul

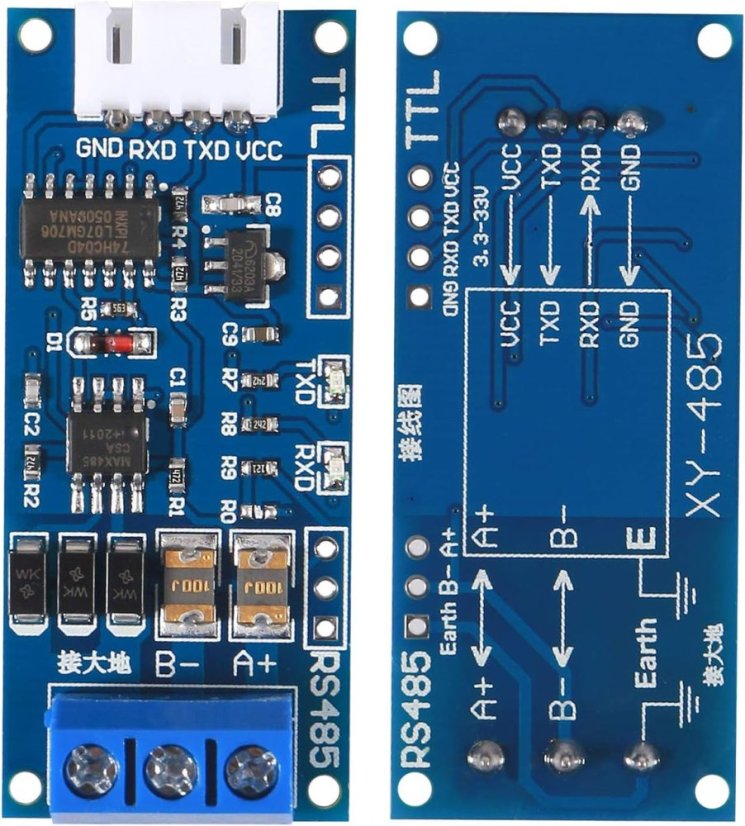

XY-485 TTL na RS485 převodník – široké napětí, průmyslové provedení

Tento převodník signálu RS485 na TTL je navržen pro napájecí napětí od 3,0 V do 30 V, což zajišťuje plnou kompatibilitu se systémy na 3,3 V i 5,0 V. Modul obsahuje svorkovnici a silikonové vodiče pro snadné zapojení. Využívá kvalitní importované čipy, které poskytují vysokou odolnost proti rušení, ochranu proti blesku a stabilní výkon v průmyslovém prostředí.

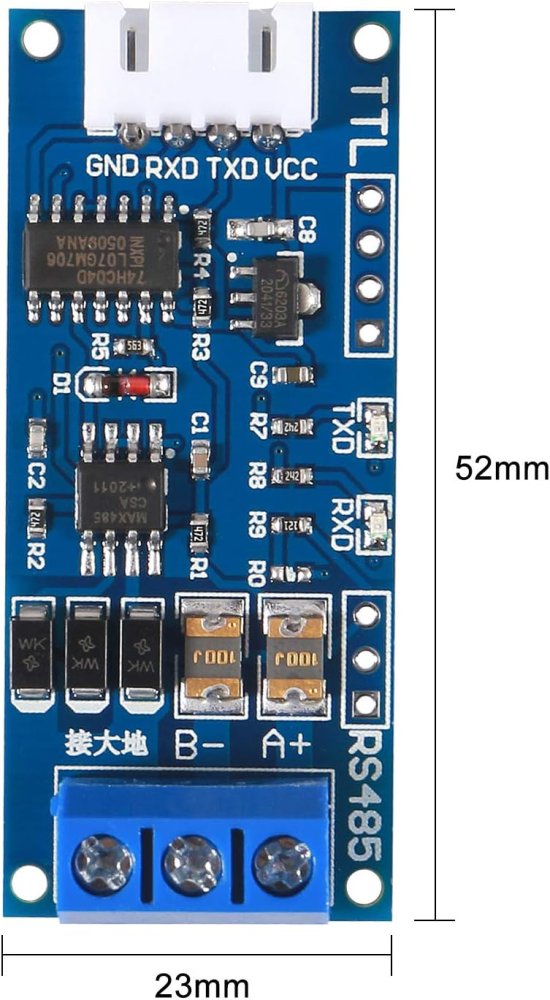

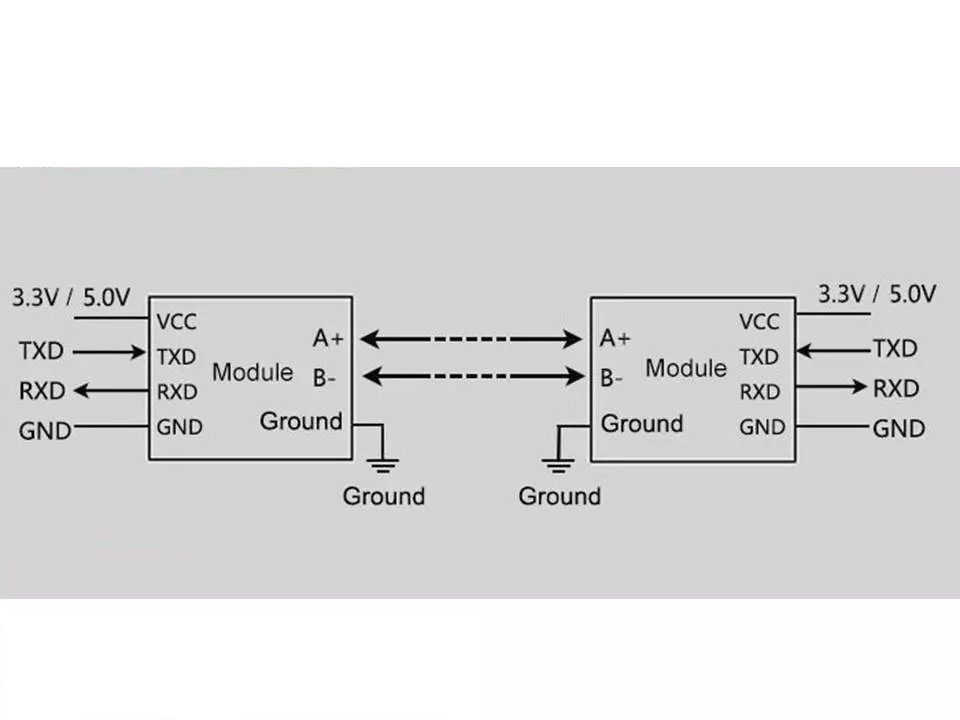

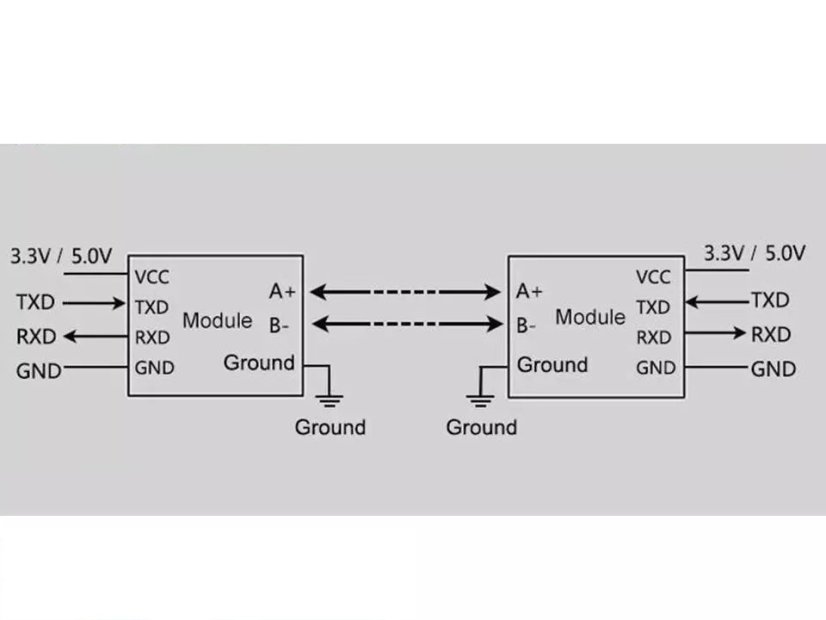

Podporuje obousměrný převod signálů mezi TTL a RS485. RS485 je půl-duplexní protokol – komunikace probíhá oběma směry, ale ne současně. Automatické řízení toku zajišťuje přepínání mezi vysíláním a příjmem bez potřeby ručního řízení směru.

Modul podporuje přenosové rychlosti od 110 do 256 000 bps a umožňuje provoz na vzdálenosti až 1 km (doporučeno do 800 m). Pracuje spolehlivě i v extrémních podmínkách (-40 °C až +85 °C).

• Široké napájecí napětí: Funguje v rozsahu 3,0 V až 30 V (maximální limit: 33 V). Doporučený provozní rozsah je do 30 V; minimální napětí je nad 2,8 V.

• Kompatibilita signálu: Plně kompatibilní s logickými úrovněmi 3,3 V a 5,0 V, což umožňuje snadnou integraci s širokou škálou systémů.

• Vysoký výkon EMC a EMI: Vynikající elektromagnetická kompatibilita a odolnost proti rušení zajišťují stabilní provoz i v náročných podmínkách.

• Průmyslové provedení: Vyrobeno z vysoce kvalitních importovaných čipů pro špičkový výkon, se silnou ochranou proti rušení a blesku.

• Rozšířený dosah provozu: Podporuje komunikační vzdálenost až 1 km (testováno s 850 metry kabelu 2×1,5 mm²). Pro vzdálenosti nad 800 m se doporučují opakovače.

• Široký teplotní rozsah: Spolehlivý provoz i v extrémních podmínkách s pracovním rozsahem teplot od -40 °C do +85 °C.

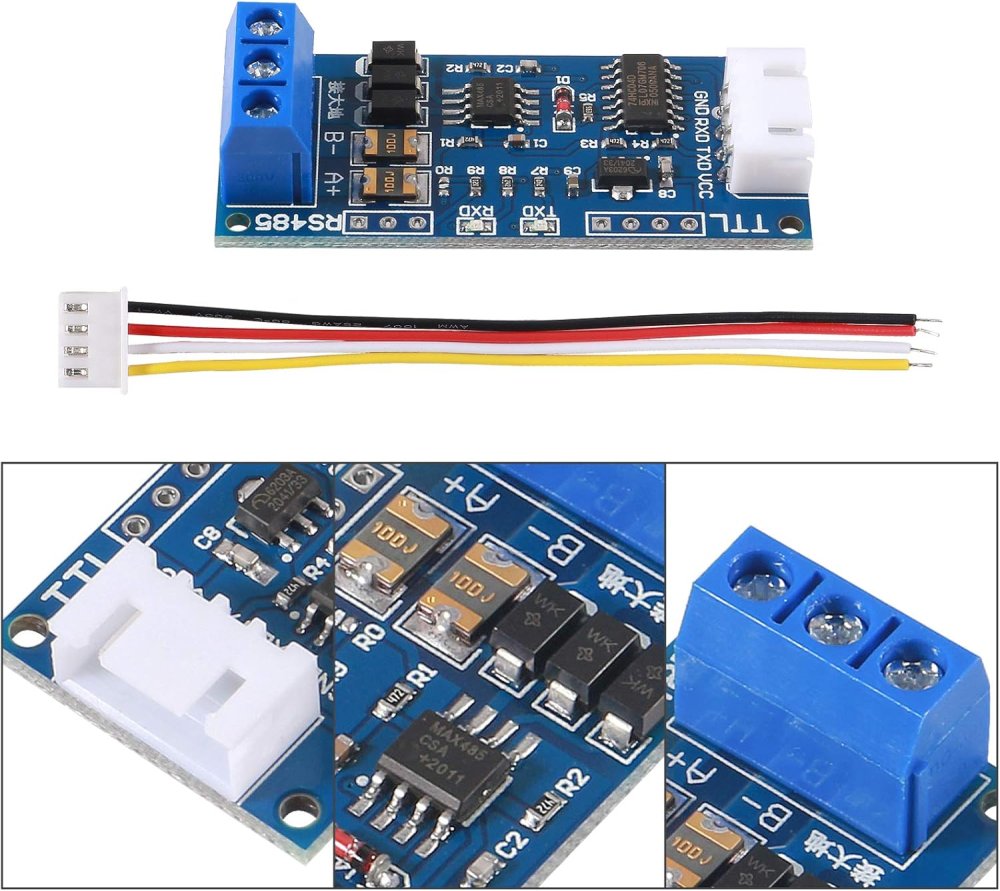

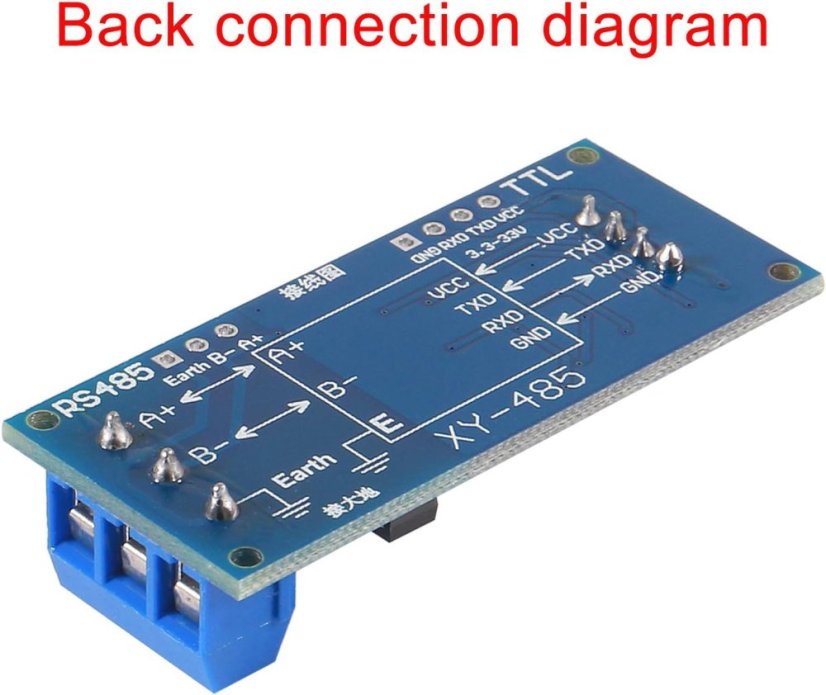

• Pohodlné připojení: Obsahuje svorkovnici a kvalitní silikonové vodiče pro snadné zapojení.

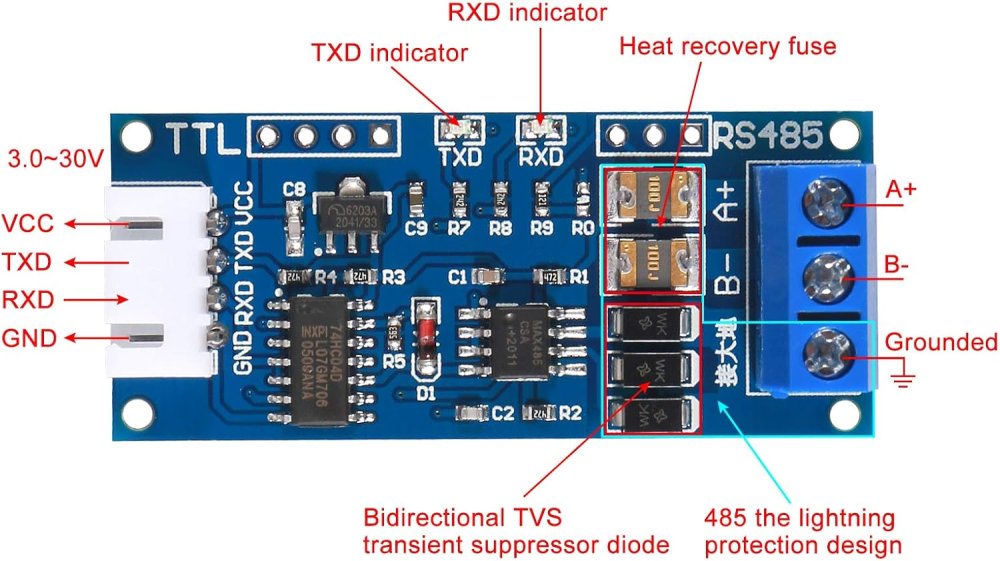

• Indikátory stavu signálu: LED diody RXD a TXD poskytují okamžitou vizuální zpětnou vazbu o aktivitě přenosu a příjmu.

• Odolnost proti přepětí a blesku: Vylepšená ochrana pro sběrnici RS485. Pin „GND“ může být připojen na zem pro lepší ochranu při dlouhých vedeních nebo v průmyslovém prostředí. Pro vnitřní nebo krátké vzdálenosti je uzemnění volitelné.

• Standardní piny 2,54 mm: Umožňuje snadnou integraci a rozšiřování.

• Vestavěný zakončovací rezistor 120Ω: Aktivace propojením propojky R0. Doporučeno pro dlouhé vedení.

• Podpora více uzlů: Možnost připojení alespoň 40 uzlů na jedné RS485 sběrnici.

• Hot-swap: Lze bezpečně připojit nebo odpojit bez zamrznutí komunikace nebo ztráty signálu.

Optimalizované rozvržení PCB: Zarovnání a měděné trasy odolné proti rušení chrání před degradací signálu.

Specifikace:

• Model: XY-485

• Napájení: 3,0 V–30 V DC (max. 33 V; min. 2,8 V)

• Kompatibilita signálů: 3,3 V / 5,0 V logika

• Rozhraní: TTL ↔ RS485, půl-duplex

• Rychlost přenosu: až 256 000 bps

• Vzdálenost přenosu: až 1000 m (doporučeno ≤800 m)

• Teplota provozu: -40 °C až +85 °C

• Ochrany: EMC/EMI, proti rušení, blesku

• Indikace: LED RXD / TXD

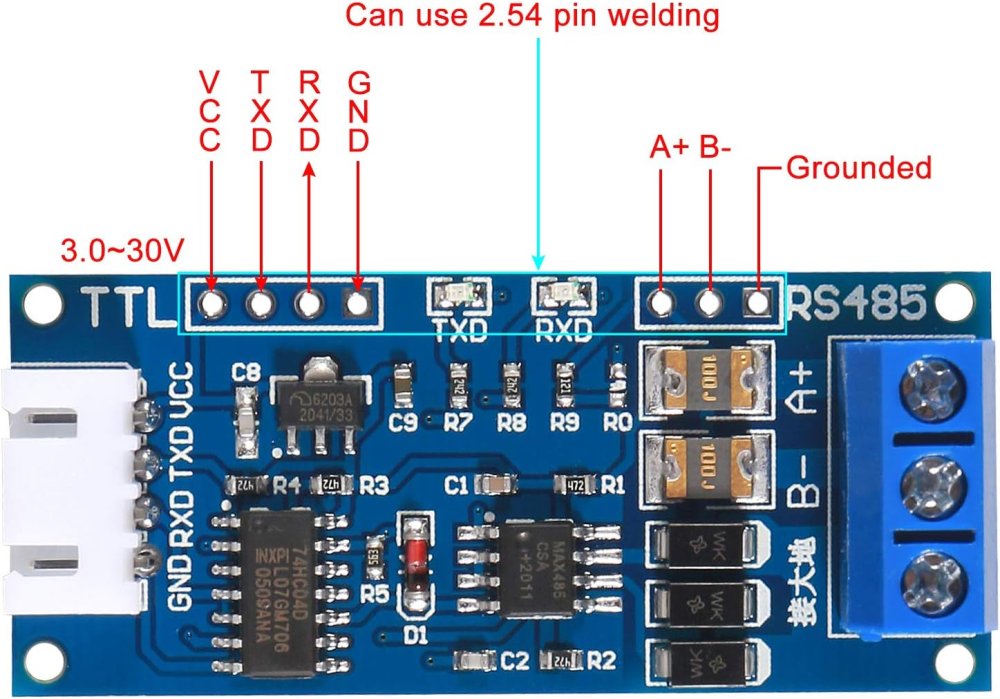

• Připojení: Svorkovnice, silikonové vodiče, 2,54mm pinový konektor

• Terminátor: 120Ω (volitelný pomocí jumperu)

• Podpora více uzlů: ≥40 zařízení

• Hot-swap: Ano
