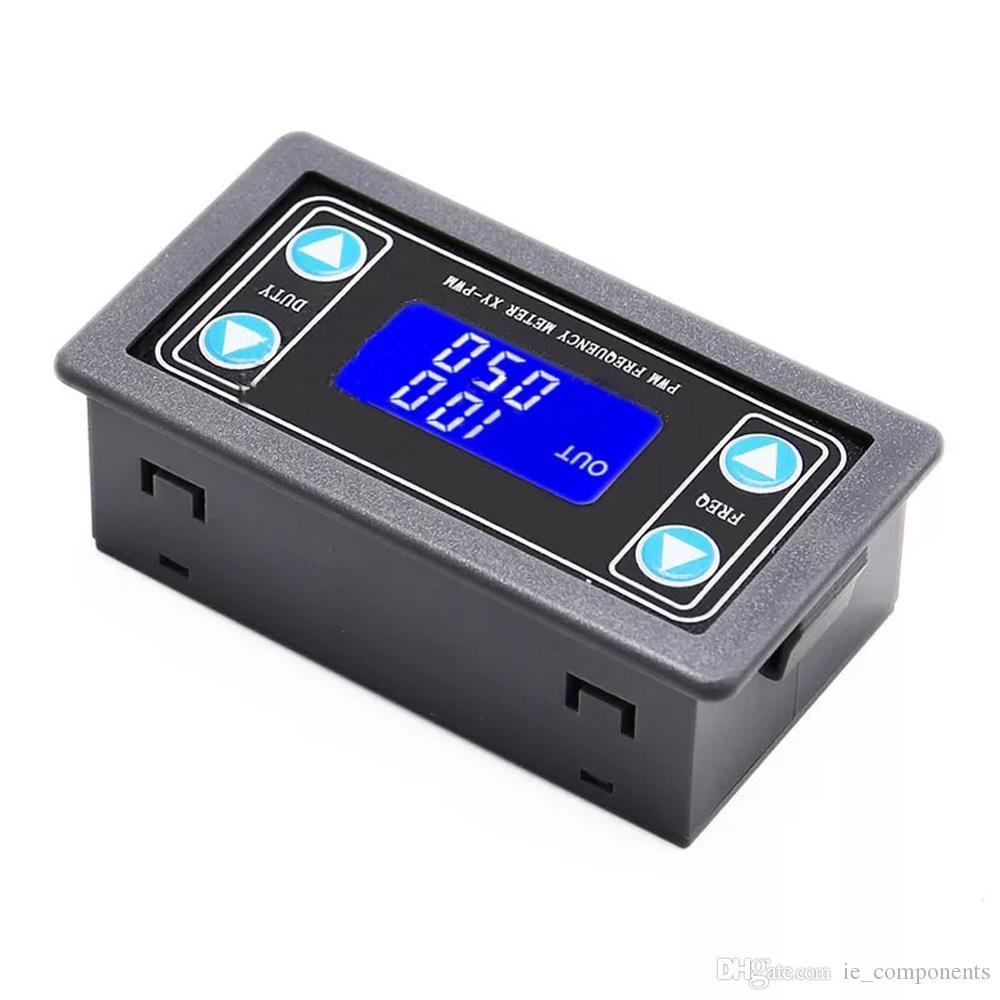

XY-PWM generátor signálu s LED displejem

XY-PWM frekvencí generátor signálu s LED displejem

Technické údaje:

• Model: XY-PWM-2
• Pracovní napětí: 3.3–30V
• Frekvenční rozsah: 1Hz–150KHz.
• Pracovní cyklus: 0% - 100%
• Frekvenční přesnost: ±2 %
• Výstupní proud: 8–30mA.
• Typ výstupu: TTL
• Rozměry: 32x52x0.9mm
• Velikost instalačního výřezu: 76x40mm
• Rozsah provozní teploty: -30 ~ + 70 °C.

Sériové ovládání：

Komunikační standard: 9600 bps;
Datové bity: 8;
Stop bit: 1;
Kontrolní číslice: žádná
Řízení toku: žádné;

Nastavení parametrů:
Na modulu se nacházejí 4 nezávislá tlačítka pro nastavení hodnoty frekvence a hodnoty pracovního cyklu.
Podporuje krátké stisknutí (zvýšení nebo snížení o jednu jednotku) a dlouhé stisknutí (rychlé zvýšení nebo snížení).
Veškeré nastavené parametry budou uloženy při vypnutí napájení pro zajištění zachování dat.

Pokyny pro zobrazení frekvence:
Frekvence je rozdělena do 4 rozsahů a automaticky se přepíná.
1. XXX (bez desetinné tečky): minimální jednotka je 1Hz, rozsah hodnot je 1Hz~999Hz.
2. X.XX (desetinná tečka je ve stejném místě): minimální jednotka je 0.01kHz, rozsah hodnot je 1.00kHz~9.99kHz.
3. XX.X (desetinná tečka je v desítkovém místě): minimální jednotka je 0.1kHz; rozsah hodnot je 10.0kHz~99.9kHz.
4. X.X.X (plná desetinná tečka): minimální jednotka je 1kHz; rozsah hodnot je 1kHz~150kHz
např. Frekvence 100 představuje 100Hz; zobrazuje 1.01 představuje 1.01kHz;
zobrazuje 54.1 představuje 54.1kHz; zobrazuje 1.2.4 představuje 124kHz

Obsah balení:

1x XY-PWM-2 Generátor signálu
