Deska ovládání displeje XY-RL6463_1H1DP1USB_V1.0 RTD2513 DP-HDMI na LVDS

Přidat do oblíbených Přidat do porovnání

Deska ovládání displeje XY-RL6463_1H1DP1USB_V1.0 RTD2513 DP-HDMI na LVDS

Multifunkční ovládací deska s HDMI a DP vstupy pro LVDS výstupy. Více

Výrobce: NEVEN Kód produktu: 13328 Doprava a platba

495 Kč s DPH

Skladem méně než 5ks
ks
(3 ks na skladě)

Multifunkční ovládací deska s HDMI a DP vstupy pro LVDS výstupy. Více

Výrobce: NEVEN Kód produktu: 13328 Doprava a platba

RTD2513 V1.0 LVDS HDMI řídicí deska displeje basic

XY_RL6463_1H1DP1USB_V1.0 je multifunkční deska ovladače displeje s 1 HDMI1.4, 1DP vstupem, 1 LVDS výstupem, podporuje sluchátkový výstup a má 3wattový dvoukanálový výstup audio zesilovače. Tato deska ovladače obsahuje ovladač podsvícení a podporuje maximální výkon 20 wattů (volitelně). USB rozhraní se používá pouze pro 5V výstup.

  • Podporuje rozlišení: 1920x1080, 1920x1200, 1680x1050, 1600x900, 1440x900, 1366x768, 1280x1024, 1366x768
  • Podporuje DP a HDMI vstupní signál.
  • Podporuje HDMI vstupní formu zvukového signálu s výstupním proudem 2X4Ω/3W. Podporuje také výstup pro sluchátka.
  • Podporuje ovládání klávesnic (není součástí)

POZOR: Tato deska nemá nahranou konfiguraci displeje. Konfiguraci bude nahrána podle modelu displeje a jeho rozlišení. Před objednávkou nás prosím kontaktujte. Bez předchozího upozornění bude nastavena výchozí konfigurace displeje AUO215 1920x1080.

Specifikace:

ČIPOVÁ SADA

RTD2513 (Realtek)

Podporovaný LCD panel

Rozhraní

30pin, 1ch/2ch, 6/8 bit LVDS

Rozlišení

až 1920X1080@60Hz

Proud

Pro desku

12V DC zdroj napájení

Pro LCD panel

3.3V,5V,12V (nastavitelné propojkami)

Řízení

Režim nízké spotřeby energie

Záložní

≤0.5 W

OSD jazyk

Zjednodušená Čínština (je výchozí), Angličtina.

Jiné jazyky podle vlastního nastavení.

Funkční tlačítka

5 tlačítek

ON/OFF, Menu, Pravá, Levá, Konec

Video vstup

HDMI 1.4

DP 1.2

480i,480p,576i,576p,720p

1080i,1080p

Audio vstup

0.2 – 1.5 Vrms

Audio výstup

2X3 (4Ω) THD+N<10%

Další rozhraní

USB A (pouze pro napájení), I²C

Podsvícení

integrované, 20W max

Rozšířené funkce

Tovární nastavení, ovládání jasu, Deska obsahuje několik různých firmware (volitelný), vertikální mód pro OSD menu

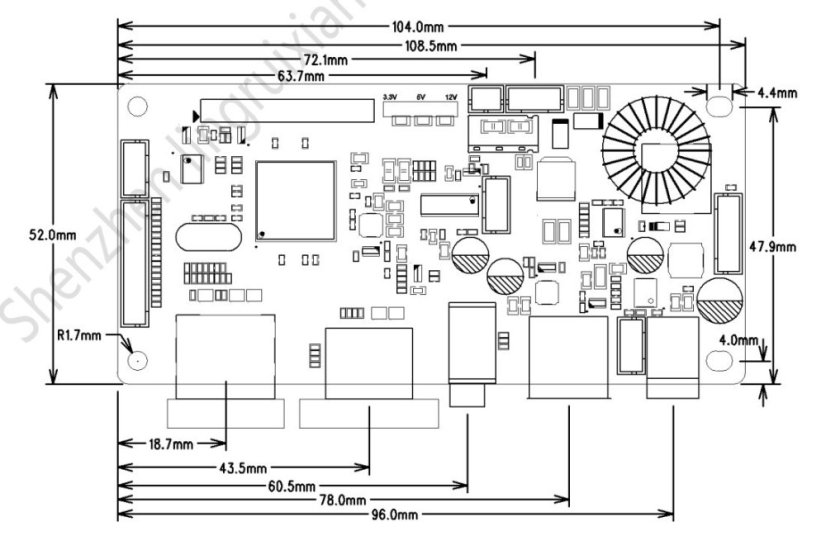

Rozměry

76mm(L)x55mm(W)x11mm(H)

XY-RL6463_1H1DP1USB_V1.0 RTD2513 DP-HDMI to LVDS board

XY-RL6463_1H1DP1USB_V1.0 RTD2513 DP-HDMI to LVDS board

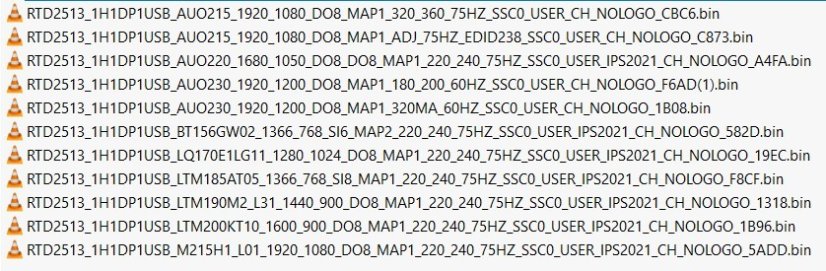

Dostupné konfigurační soubory:

XY-RL6463_1H1DP1USB_V1.0 RTD2513 DP-HDMI to LVDS board

Obsah balení:

1x RTD2513 v.1 ovládací deska

1x Klávesnice
