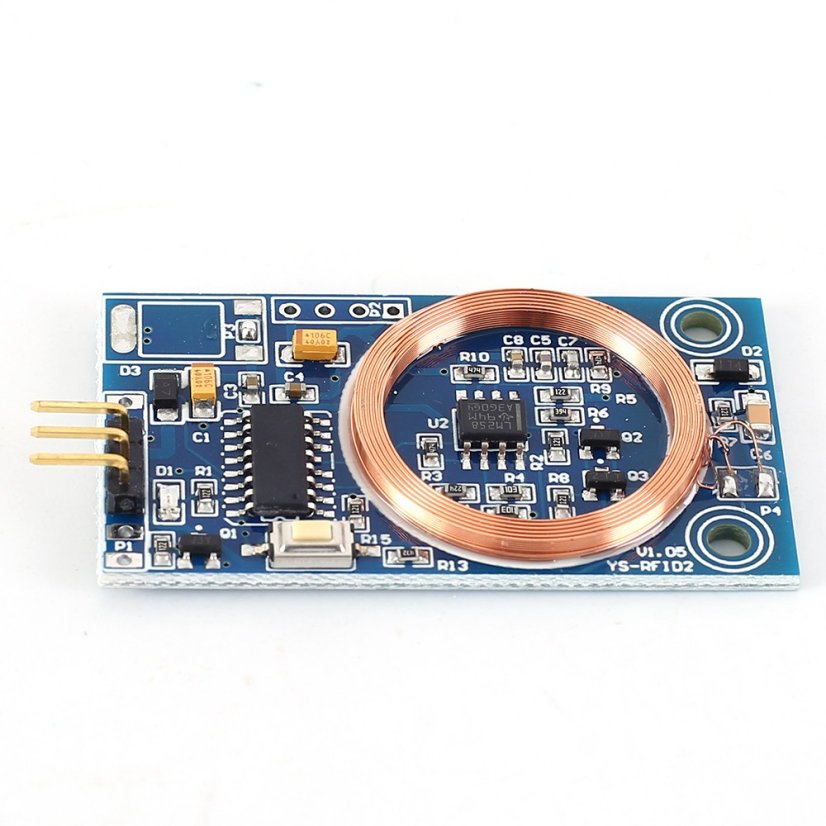

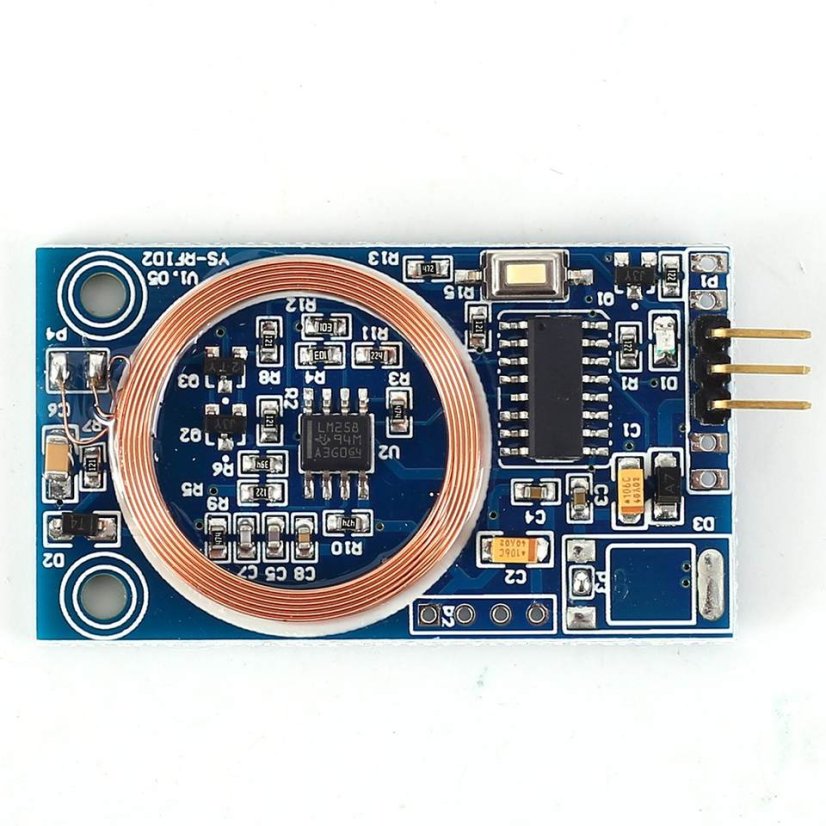

YS-RFID2 Modul Čtečky ID Karet RFID TTL

YS-RFID2 Modul Čtečky ID Karet RFID TTL

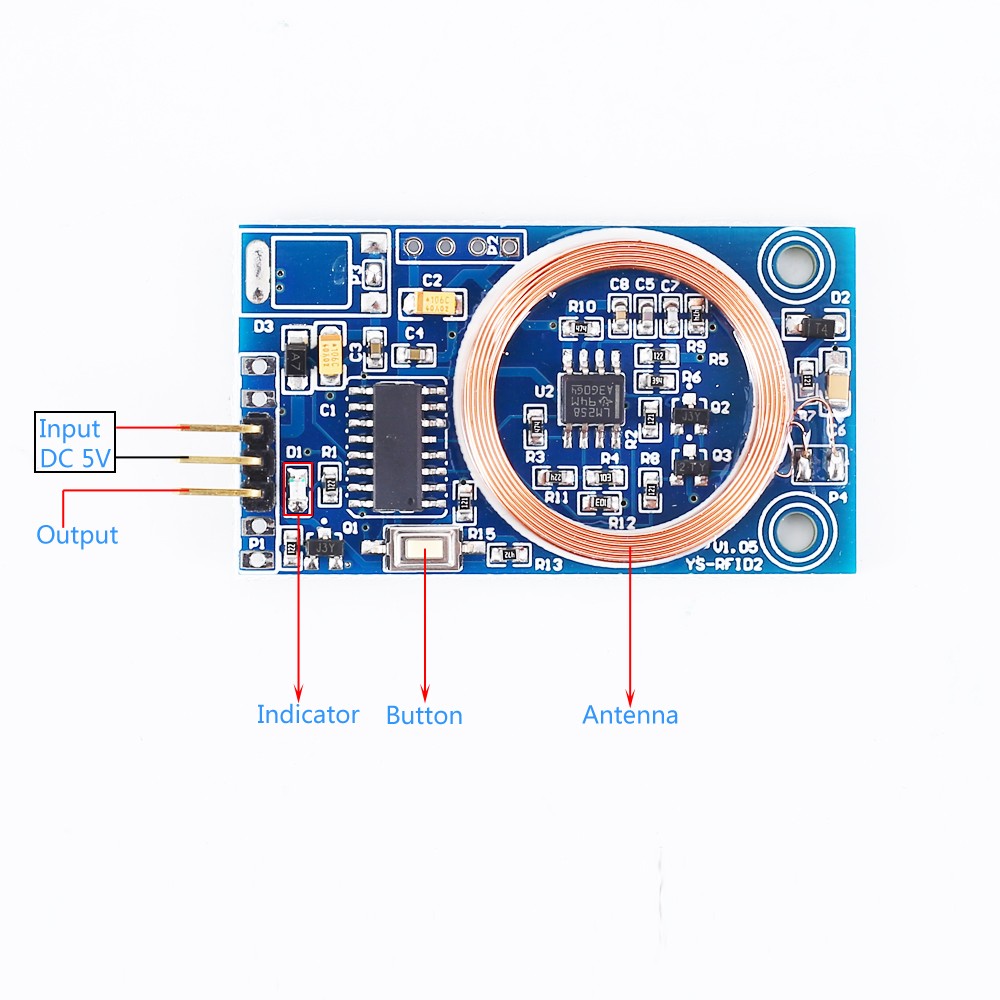

Modul YS-RFID2 je kompaktní čtečka ID karet přes sériový port (nazývaný také ID Card Control Module), určená pro snadnou integraci do systémů kontroly přístupu, docházkových systémů a dalších RFID aplikací. Podporuje verze 5V i 12V a automaticky čte standardní 125kHz ID karty (kompatibilní s TK4100 / EM4200). Při detekci naučené/registrované karty dekóduje číslo karty a odešle ho přes TTL sériový port a přepne výstupní IO port na vysokou úroveň (4,3 V). Po odejmutí karty se IO vrátí na nízkou úroveň. Obsahuje speciální funkce jako samo-zamykací režim a pulzní výstup (10 sekund).

Specifikace:

• Model: YS-RFID2
• Název: Modul pro čtení/kontrolu ID karet přes sériový port
• Rozměry: 5 × 2,9 × 0,5 cm
• Napájecí napětí (5V verze): DC 4,5–5,5 V (typicky 5 V) v7.09
• Napájecí napětí (12V verze): DC 7–13 V (typicky 12 V) v7.02
• Pracovní proud: 26 mA
• Proud po detekci karty: 20 mA
• Čtecí vzdálenost (vestavěná cívka): 1–2,3 cm (typicky >1,5 cm pro velké karty; lze upravit na 3–6 cm)
• Čtecí vzdálenost (externí velká cívka): 4–6,5 cm
• Počet registrovaných karet: 40
• Výstupní napětí: ≈ 4,3 V (vysoká úroveň aktivní)

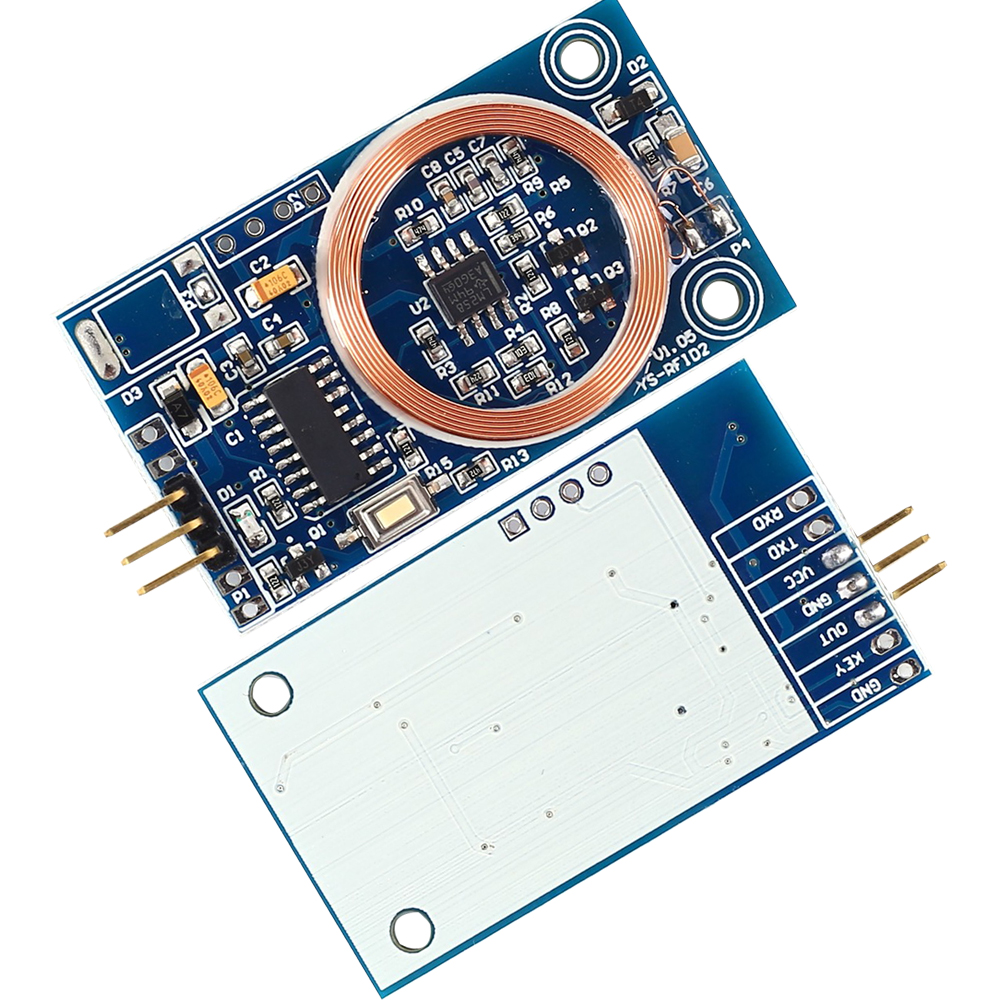

• Rozhraní: 1× výstupní port (IO)
• Podporované čipy ID karet: TK4100, EM4200
• Provozní teplota: -20 °C až +70 °C
• Princip činnosti: Po detekci naučené ID karty modul aktivuje vysokou úroveň na IO portu a dekóduje číslo karty. Po odejmutí karty se výstup vrátí na nízkou úroveň.
• Speciální funkce: Samo-zamykací režim, pulzní výstup 10 sekund (lze přepínat/upravovat)
