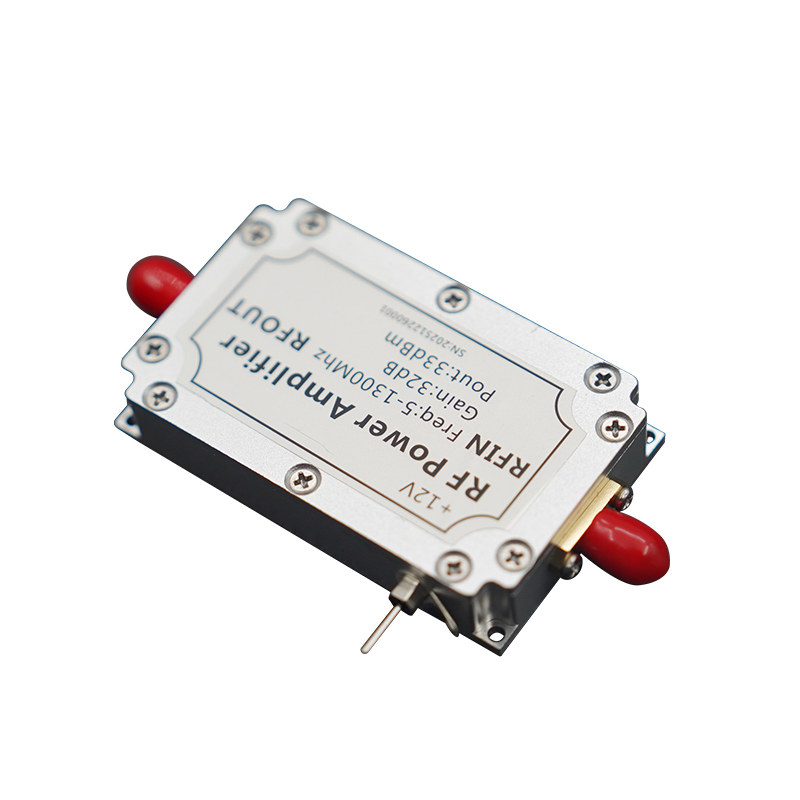

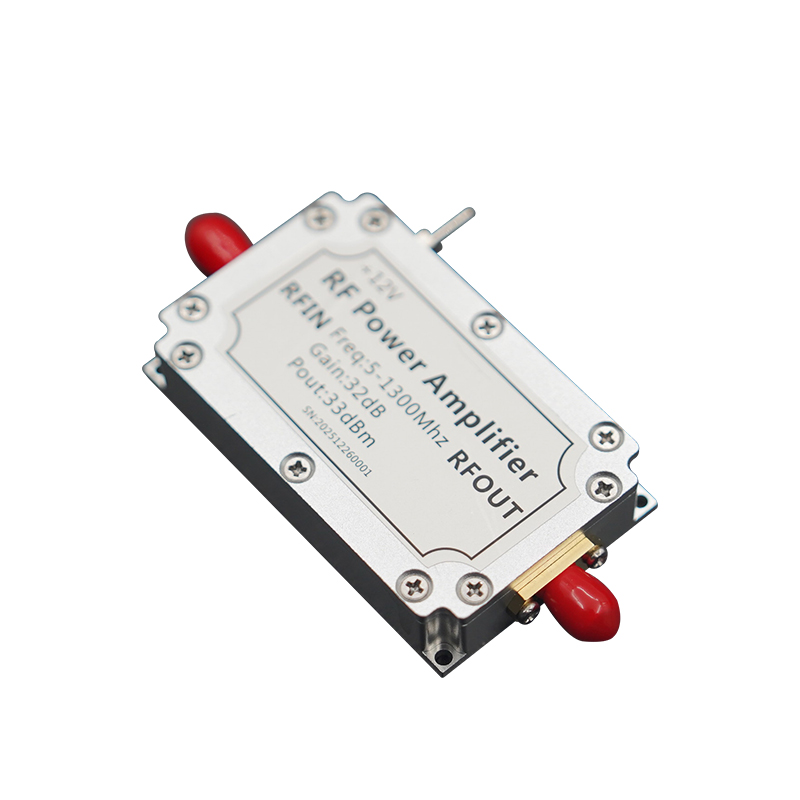

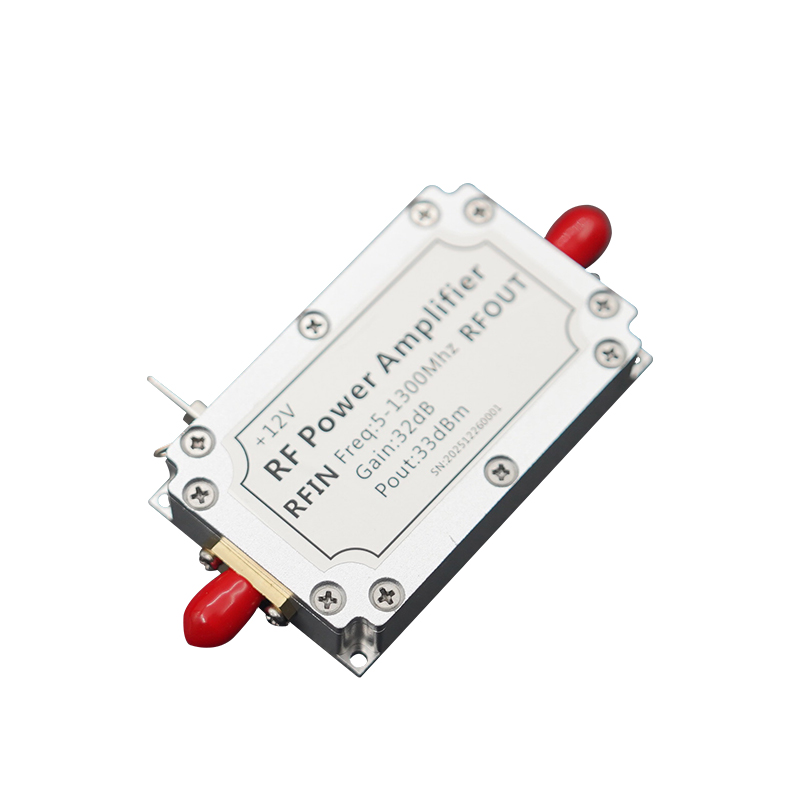

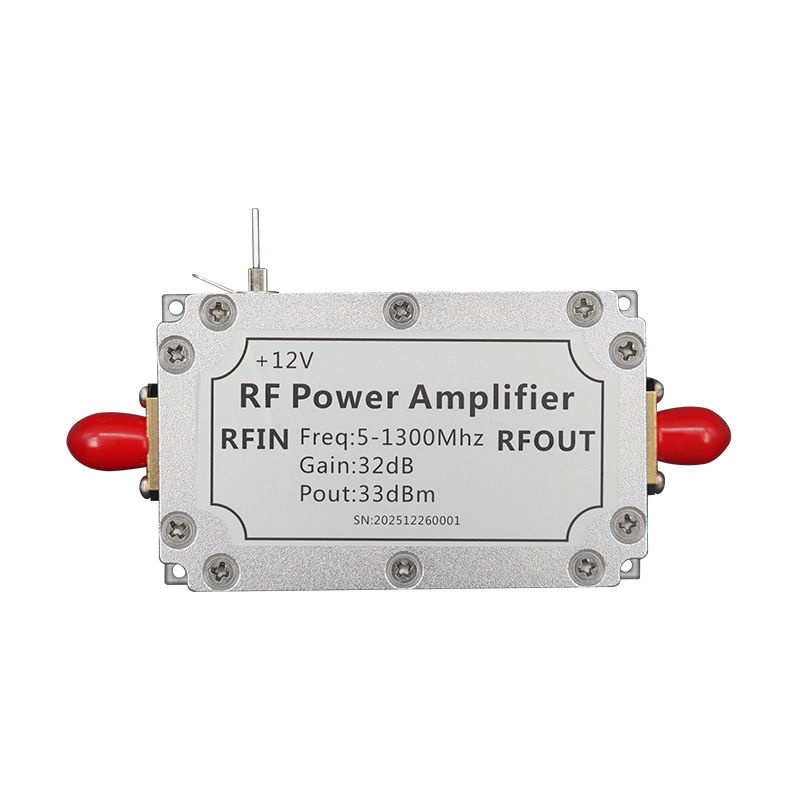

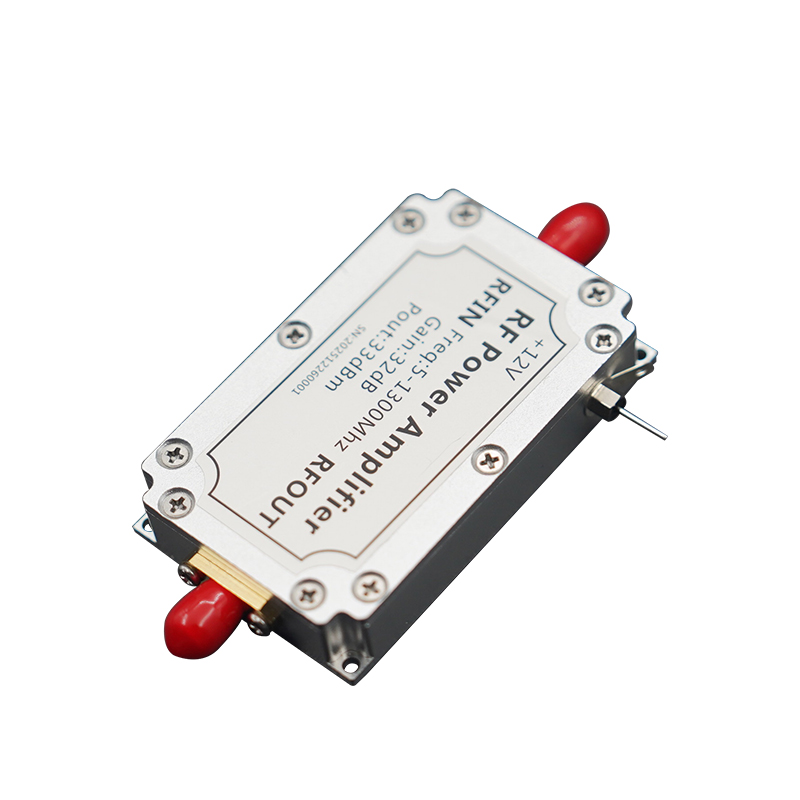

ZP11G3 5MHz–1,3GHz 2W širokopásmový RF výkonový zesilovač

ZP11G3 5MHz–1,3GHz 2W širokopásmový RF výkonový zesilovač

ZP11G3 je širokopásmový 2W RF výkonový zesilovač pro frekvenční rozsah 5 MHz až 1,3 GHz. Vyznačuje se širokým frekvenčním pokrytím, vysokým ziskem, nízkým šumovým číslem a dobrou rovnoměrností zisku v pásmu. Typické použití zahrnuje RF budicí stupně, vědecký výzkum, průmyslovou komunikaci, vysoké školy, správu rádiového spektra, plnopásmový spektrální průzkum a EMC testování přijímačů.

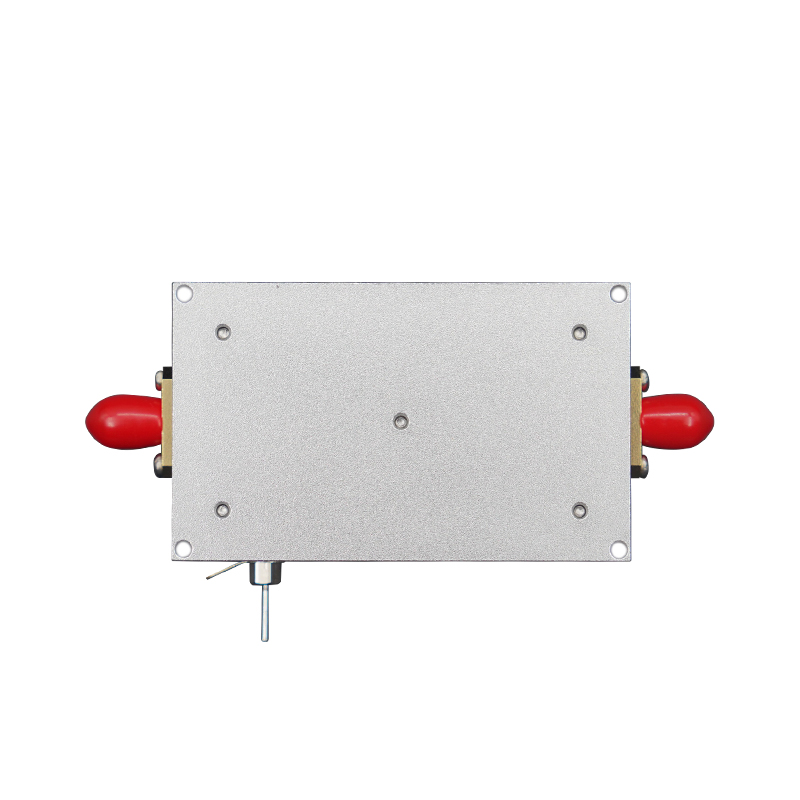

Pouzdro je přesně frézováno CNC z letecké hliníkové slitiny, je lehké a povrchově upravené přírodní vodivou oxidací pro výbornou elektrickou vodivost a elektromagnetické stínění. Napájení je přivedeno přes průchozí kondenzátor 3000 pF, který účinně filtruje rušivé špičky na napájecím napětí. RF konektory jsou SMA samičí.

Hlavní technické parametry

• Frekvenční rozsah: 5 MHz – 1,3 GHz
• Malosignálový zisk: 34–36 dB (typ. 35 dB)
• Velkosignálový zisk: cca 28 dB typ.
• Rovnoměrnost zisku: ±2 dB typ.
• Šumové číslo: 3,5–5,0 dB (typ. 4,0 dB)
• P1dB: 33–34,2 dBm (typ. 33,5 dBm)
• Vstupní / výstupní VSWR: < 2,5 : 1
• Charakteristická impedance: 50 Ω
• Max. vstupní výkon (CW): 10 dBm
• Napájecí napětí: 10–15 V (typ. 12 V)
• Provozní proud (@12 V): 0,7–0,9 A (typ. 0,85 A)
• Provozní teplota: –40 °C až +55 °C
• Skladovací teplota: –55 °C až +90 °C
• RF konektory: SMA-F
• Pouzdro: CNC frézovaný letecký hliník s vodivou oxidací

Typické naměřené hodnoty (TA = +25 °C, VCC = 12 V): malosignálový zisk ≈35 dB, šumové číslo ≈4,2 dB. Výstupní výkon se pohybuje kolem 33–34 dBm po většinu frekvenčního pásma.
