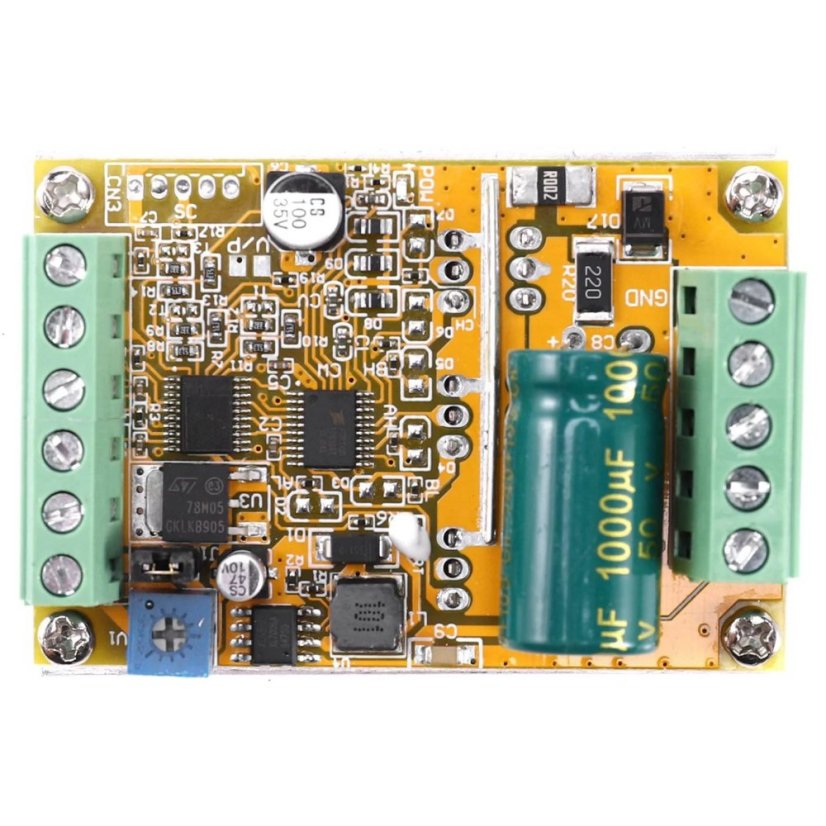

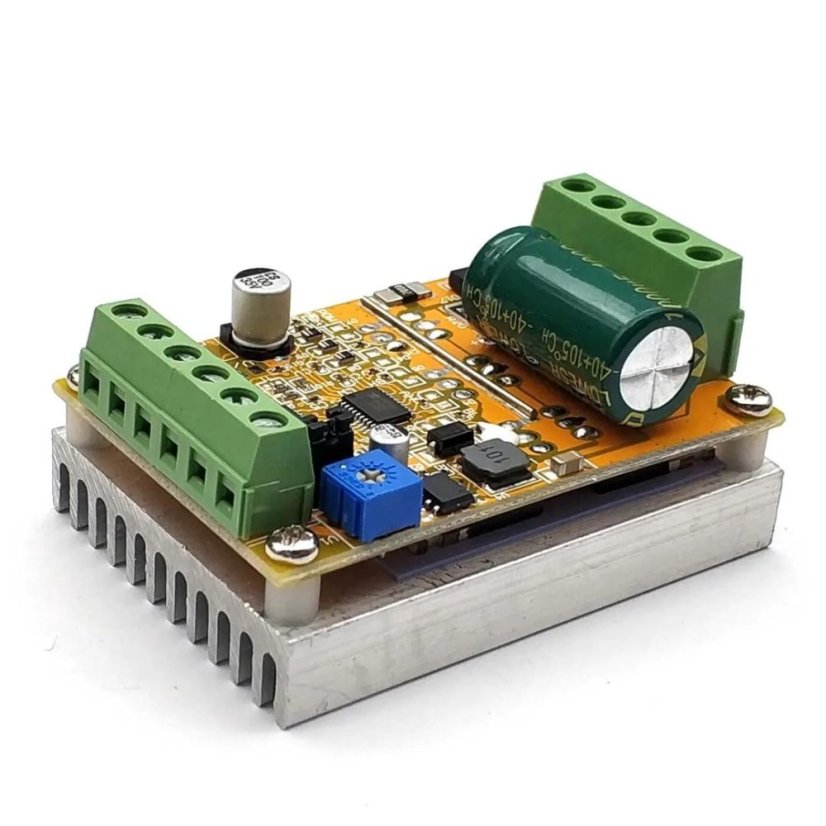

6.5-50V 380W BLDC Ovladač Motoru

6.5-50V 380W jednoduše ovladatelný BLDC ovladač motoru

Tento ovladač je navržen pro provoz stejnosměrného trojfázového bezkomutátorového motoru bez Hallovy sondy. S pokročilým designem a širokým rozsahem napětí 6,5-50V, tento bezsenzorový trojfázový motorový rychlostní ovladač poskytuje výkon až 380W. Nově s PWM vstupem a podporou pro PLC 3,3V a analogové signály 0-5V.

Upozornění: Ovladač nemá ochranu proti přepólování; nesprávné připojení způsobí trvalé poškození desky ovladače!

Specifikace:

• Model: 006323
• Provozní napětí: 6.5V-50V
• Pracovní proud: jmenovitý 16A, chlazení vzduchem 30A
• Výkon: 380W
• PWM vstup: ANO
• Pracovní cyklus: 0-100 %
• Analogová regulace rychlosti napětí: 0-5V
• Nadproudová ochrana: Ne (vyžaduje externí pojistku)
• Ochrana proti zastavenému rotoru: Ano (proud se po zastavení automaticky sníží)
• Ochrana proti přehřátí: Ano (když teplota překročí 100 stupňů, výkon se sníží na polovinu)
• Maximální otáčky: 224000 RPM (2-pólový motor), 74000 RPM (6-pólový motor), 40000 RPM (12-pólový motor), 35000 RPM (14-pólový motor).
• Provozní teplota: -20-85℃

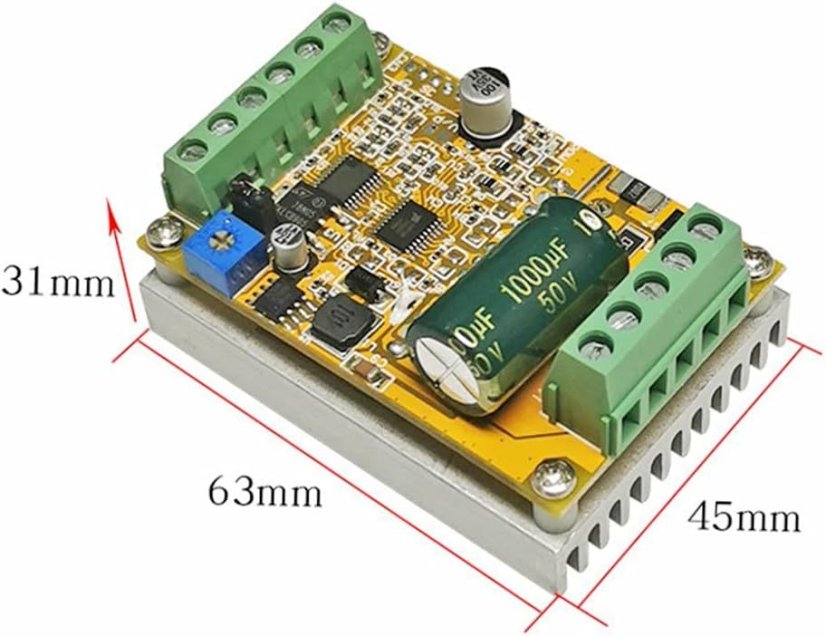

• Rozměry: 63x45x31mm

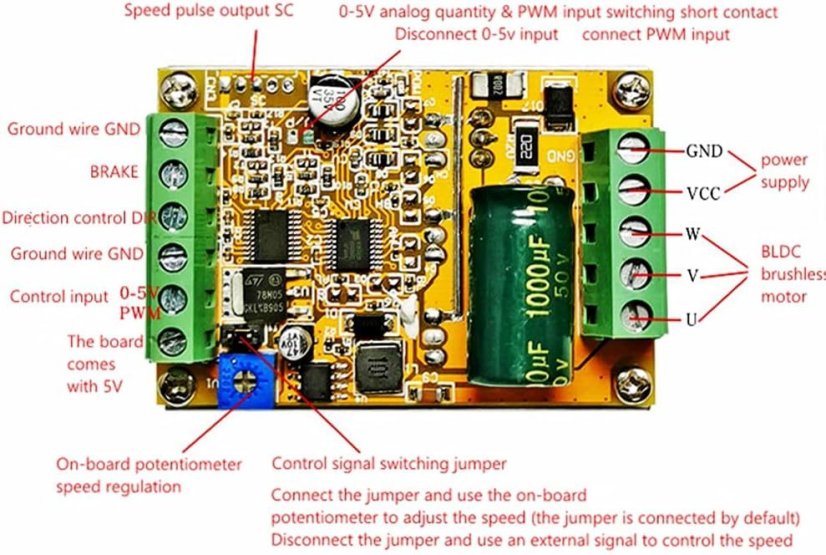

Rozhraní:

U V W - fázové výstupy připojené k motoru

5V GND - Základní deska má vlastní napájecí výstup (proud nepřesahuje 300MA)

VCC GND - Hlavní napájecí zdroj motoru (externí zdroj stejnosměrného napětí)

SC - Výstup signálu pulzu rychlosti DIR - Řízení vpřed a vzad (lze připojit k externímu spínači)

BRAKE - Řízení brzdy (připojitelný externí spínač)

6,0-5V - Vstup signálu řízení rychlosti PWM (deska má vlastní potenciometr pro řízení rychlosti. Rychlost lze také přepínat pomocí externího analogového signálu PWM s kmitočtem 0-5V přes jumper)

Obsah balení:

1x BLDC Ovladač Motoru
