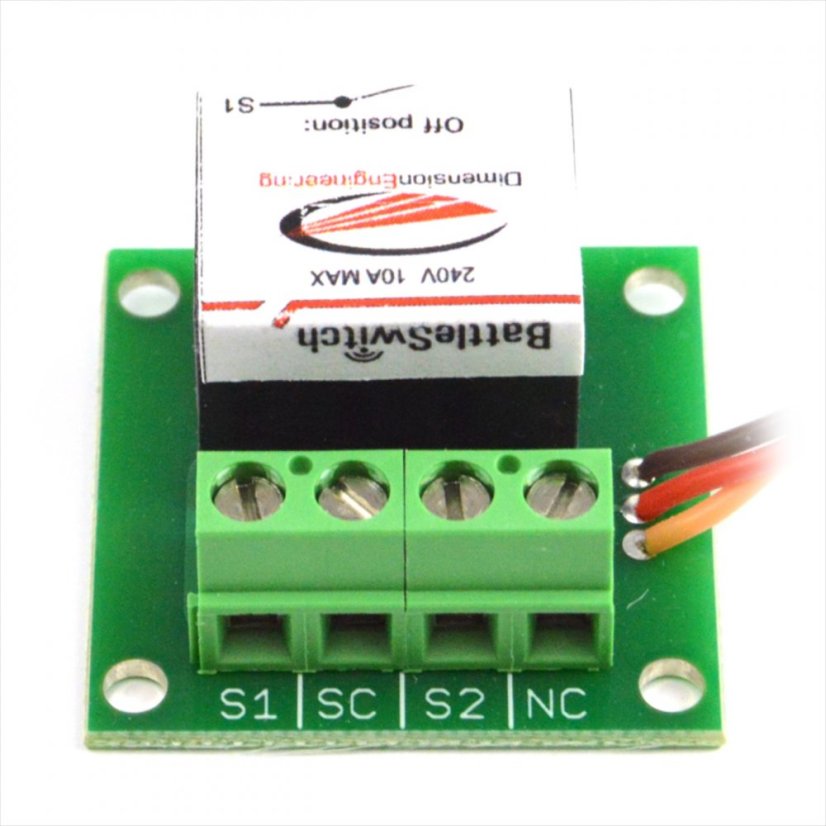

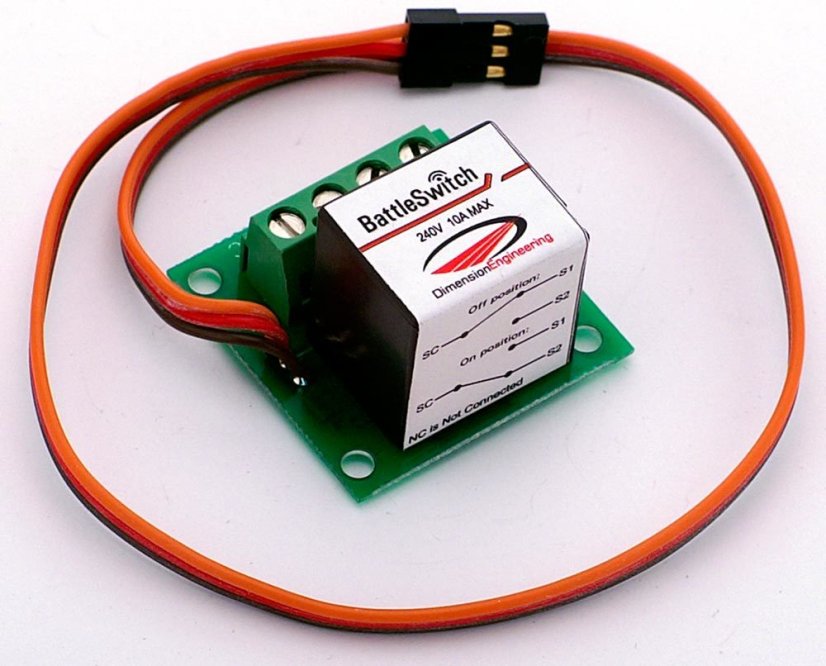

BattleSwitch 10A relé s dálkovým ovládáním

BattleSwitch 10A relé s dálkovým ovládáním

BattleSwitch je zvýšená 10A verze našeho oblíbeného PicoSwitch. Tento reléový spínač je snadno ovladatelný pomocí rádiově řízené jednotky. BattleSwitch je ideální pro rychlé a snadné ovládání žhavicích svíček, zbraní BattleBot a dalších aplikací. Můžete aktivovat aplikace s napěťovými úrovněmi až 240V AC bez nutnosti znalosti logických úrovní mikrořadičů nebo tranzistorů, neboť relé nabízí plnou elektrickou izolaci od elektroniky vašeho přijímače.

BattleSwitch se snadno připojuje ke standardnímu rádiovému přijímači, stejně jako servo. Pomocí chráničů BattleSwitch připojte zátěž, kterou chcete přepnout. V závislosti na kanálu, který používáte, budete schopni ovládat relé pohybem ovládací páčky rádia nahoru nebo dolů, doleva nebo doprava nebo jinou metodou podle vašeho výběru.

BattleSwitch je vybaven LED diodou pro zobrazení stavu. LED dioda svítí, když je spínač relé zapnutý, a zhasne, když je vypnutý. Pokud LED dioda neustále bliká, znamená to, že rádiové spojení je příliš slabé.

Relé představuje jednopólový dvoupolohový spínač. Jeho typická životnost je 100 000 spínacích cyklů, což závisí na zátěži, kterou používáte.

BattleSwitch nedodává energii do svorkovnic.

Potřebujete něco menšího? Vyzkoušejte PicoSwitch.

Specifikace:

• Model: BattleSwitch
• Maximální napětí v relé: 240 V AC
• Maximální proud v relé: 10 A @ 28 V DC, 12 A @ 120 V AC, 10 A @ 240 V AC
• Odpor relé: max 100 mΩ
• Provozní napětí: 3,5 až 5,5 V (na servo propojce)
• Typický odběr z přijímače: 30 mA
• Rozměry: 1,25" x 1,25" x 0,9" (32 mm x 32 mm x 23 mm)
• 12palcová servo propojka

Diagramy: BattleSwitch diagram

Použití:

• Ovládání výkonných pomocných zbraní v RC souboji.
• Ovládání žhavicích svíček v RC nitro vozidlech.
• Ovládání velmi výkonných osvětlovacích systémů v RC letadlech, lodích a automobilech.
• Ovládání domácích spotřebičů a systémů domácí automatizace.
• Ovládání nekritické automobilové elektroniky, jako jsou žhavicí dráty.
• Ovládání jakéhokoli zařízení, které lze přepínat pomocí přepínače.
