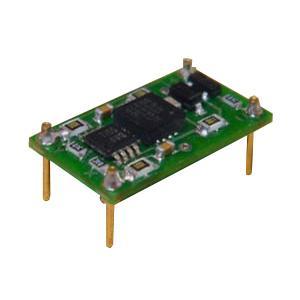

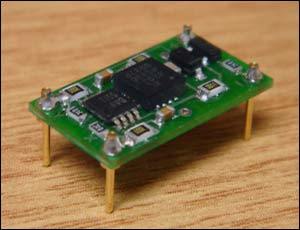

DE-ACCM2G2 Akcelerometr ±2g s integrovanou pamětí

DE-ACCM2G2 Akcelerometr ±2g s integrovanou pamětí

DE-ACCM2G2 je standardní dvouosý 2g akcelerometr s analogovými výstupy. Obsahuje integrované operační zesilovače pro přímé připojení k analogovým vstupům nebo pro řízení vyšších zátěží.

Pro maximalizaci využitelnosti je akcelerometr zkonstruován tak, aby vyhovoval tvarovému faktoru DIP-14, tudíž je zařízení DE-ACCM2G2 vhodné pro nepájivé a vrtané desky (breadboarding a perfboarding) a pro vkládání do standardních čipových soketů. S ohledem na co možná největší zjednodušení je zařízení vybaveno pouze 4 piny – z nichž dva jsou určeny pro napájení a dva pro analogové výstupy X a Y.

Dodatečné obvody zajišťují, aby nedošlo k poškození produktu přepólováním. Integrovaný regulátor napětí umožňuje provoz ze široké škály vstupů.

Potřebujete větší rozsah? Vyzkoušejte 6g ACCM.

Specifikace:

• Model: DE-ACCM2G2
• Dvouosé snímání ±2g
• Integrovaný regulátor přijímá vstupy od 3.5V do 15V.
• Citlivost 660mV/g
• Šířka pásma 500Hz
• Přesný pohon až 3kΩ zátěže
• Ochranné funkce:
• Ochrana proti zpětnému napětí
• Ochrana proti zkratu výstupu

Datasheet:

DE-ACCM2G2.doc (409kb)
DE-ACCM2G2.pdf (241kb)
LIS244ALH.pdf (171kb)

Aplikace:

• Měření pohybu, náklonu a spádu
• Snímání otřesů
• „Roztomilé stolečky pro panáčky z Lega“

Výrobce: Dimension Engineering USA
