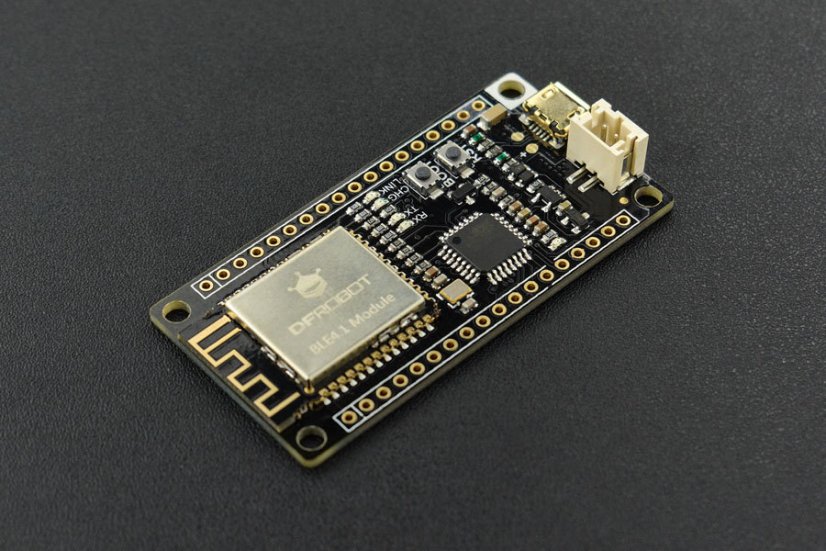

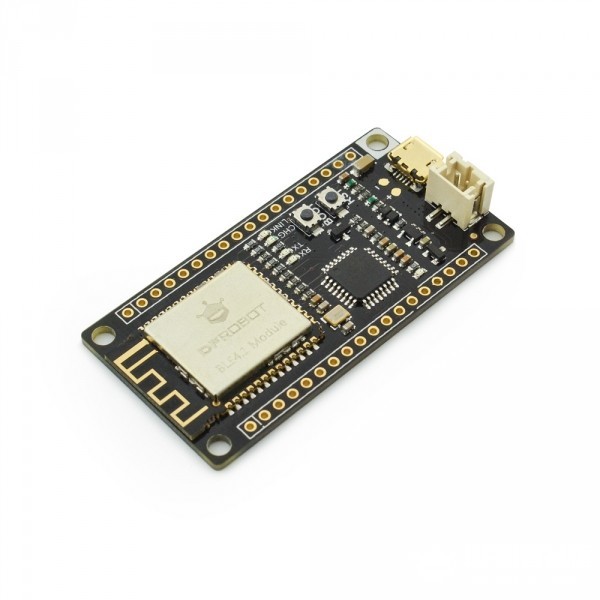

FireBeetle Deska s BLE4.1 -328P

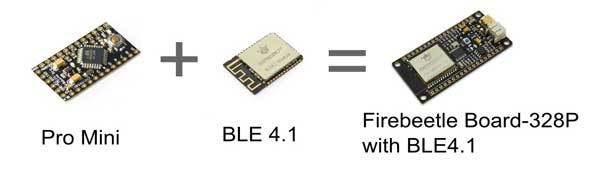

Série FireBeetle zahrnuje micro procesory s nízkou spotřebou energie, určené pro vývoj internetu věcí (IoT). Tento Bluetooth kontrolér kombinuje Bluetooth Low Energy 4.1 s Arduino, nabízí funkce srovnatelné s předchozí sérií Bluno, ale s nižší spotřebou energie.

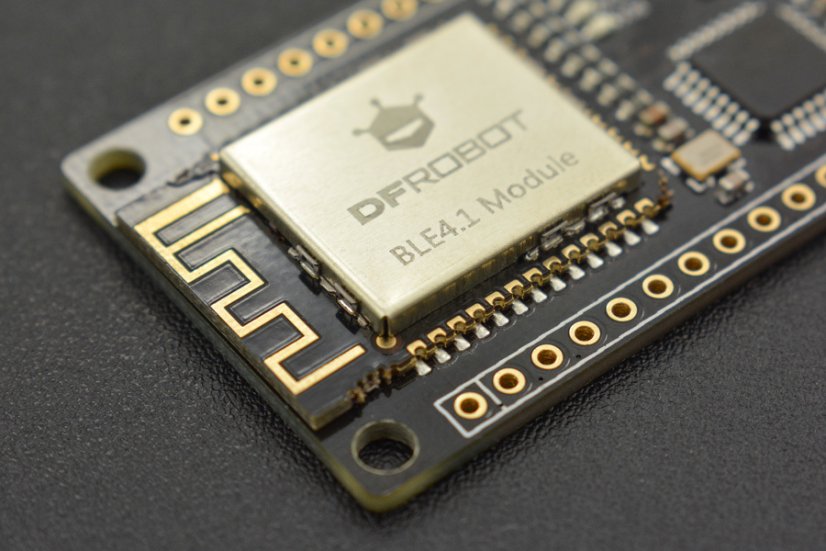

FireBeetle BLE 4.1 je kompatibilní s řadou Bluno (BLE 4.0) a přináší lepší výkon s stabilnějším DIALOG Bluetooth 4.1 čipem, který podporuje maximální přenosovou rychlost 4 kb/s a má nízkou spotřebu energie (25uA ve spícím režimu). Může být přímo použit pro aplikace s nízkou spotřebou, jako jsou nositelné zařízení a chytré nástroje.

Podporuje vícenásobnou kaskádu Bluetooth, KISS připojení (přístupové připojení) a je kompatibilní s řadou Bluno. Jeho propojení lze realizovat pomocí hostitelského BOOT a přechodem k cílovému perifernímu zařízení.

VLASTNOSTI

• Kompatibilita s Arduino IDE
• Centrální a periferní podpora spínače BLE 4.1
• Přenos dat přes sériový port Bluetooth
• P2P (peer to peer) bezdrátové programování Bluetooth
• Kaskádování více zařízení Bluetooth 4.1 (max. 4)
• Podpora Arduino Bluetooth knihovny (vícenásobné Bluetooth připojení)
• Nízká spotřeba energie Bluetooth (25uA ve spícím režimu, 70uA během přerušení)
• Dvojité přerušení pro aktivaci:
• BLE4.1 aktivace Atmage328P pomocí D2 (vysoká úroveň aktivace)
• Atmage328P aktivace BLE4.1 pomocí D3 (nízká úroveň aktivace)
• KISS připojení (přístupové připojení)
• Podpora Bluetooth firmwaru pro aktualizace

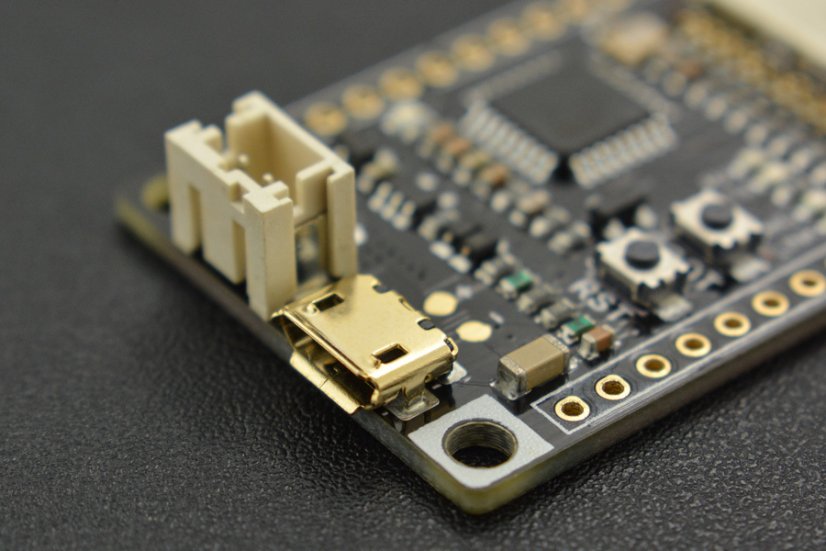

• Možnost nabíjení přes USB
• Podpora lithium baterie jako zdroje energie
• Stavové LED indikátory

SPECIFIKACE

• Procesor: ATMEGA328P
• Zavaděč: Arduino Pro nebo Pro Mini, ATmega328 (3.3V, 8MHz)
• Provozní napětí: 3.3V
• Vstupní/výstupní napětí VCC: 3.7V~5.5V
• Napětí lithium baterie: 3.7V
• Podpora maximální přenosové rychlosti 4Kb/s (více zařízení = nižší rychlost)
• Podpora nízké spotřeby energie: 25uA (vypnutí); 70uA (přerušený)
• Maximální výbojový proud: 600mA (LDO-3.3V výstup)
• Maximální nabíjecí proud: 400mA

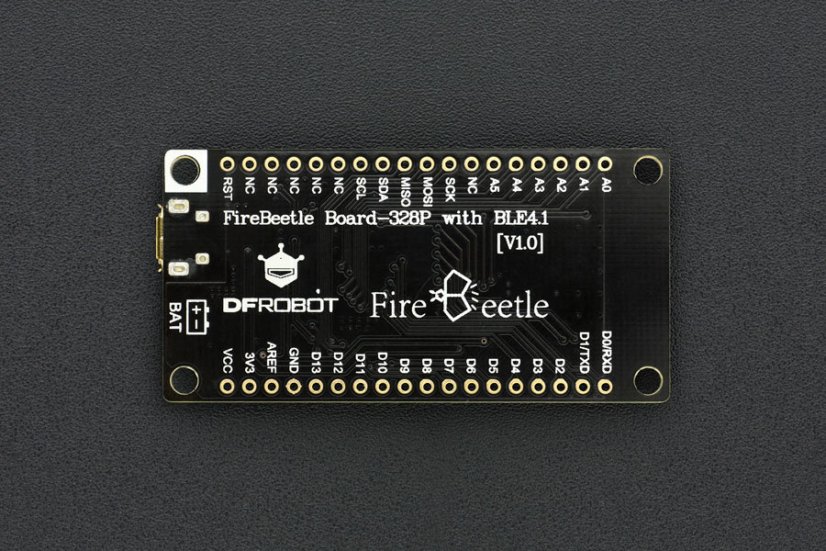

• Digitální rozhraní: 14
• Analogová rozhraní: 6
• SPI: 1
• I2C: 1
• UART: 1
• LED_BUILTIN: D13
• Režim rozhraní: 2.54mm, volné spájení ve výchozím nastavení

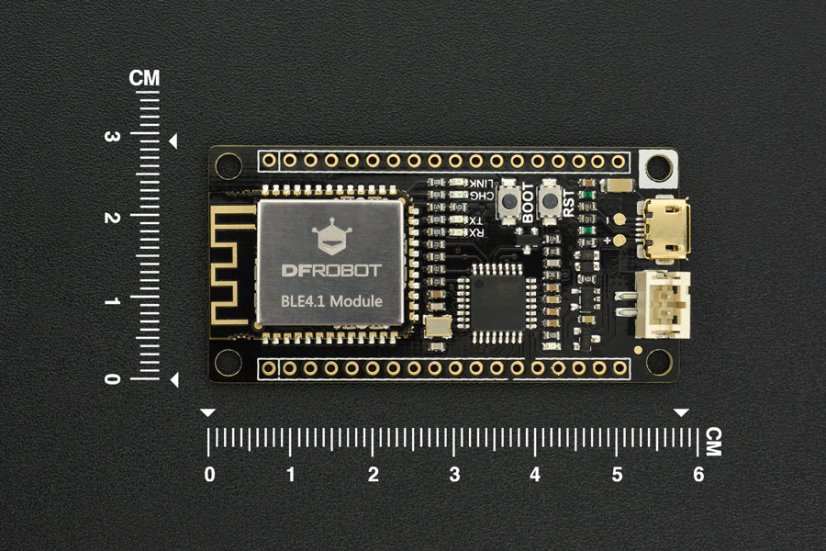

• Rozměry: 58 * 29 mm / 2.28 * 1.14 inches

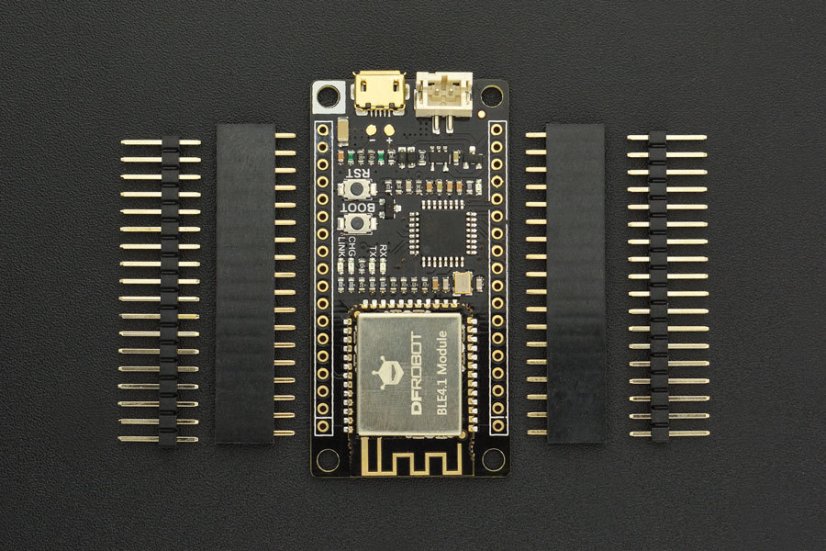

OBSAH BALENÍ

• FireBeetle Deska -328P s BLE4.1 x1
• 18pin - 2.54mm x2
• 18pin s vnitřním závitem - 2.54mm x2
