DW-05 superkondenzátorová ručná bodová svářečka pro baterie a aku packy, DIY

DW-05 superkondenzátorová ručná bodová svářečka pro baterie a aku packy, DIY

Ručná bodová svářečka určená pro spojování nových článků baterií k původnímu flexibilnímu kabelu. Je také vhodná pro vytváření nových článků z Li-Ion baterií. Stačí přiložit nový ocelový pásek na akumulátor a přiložit vývody svářečky vedle sebe.

Na rozdíl od bateriových bodových svářeček nedochází k přebíjení kondenzátorů Farad a dokonce i 0V je normální napětí. Čtyři superkondenzátory (Farad) mohou dosáhnout vybíjecího napětí 5,4V, což výrazně zlepšuje vybíjecí výkon a okamžitý proud.

• Barevný LCD displej
• Dlouhá životnost bez údržby
• Snadné pájení až 0,3mm poniklovaného materiálu

Běžné komerční stolní bodové svářečky obvykle používají transformátory, které jsou těžké a zabírají hodně místa, a je nutné je zapojit do elektrické zásuvky. Tato svářečka používá běžný 12V zdroj, a kromě standardního napájení může být také napájena baterií pro venkovní použití.

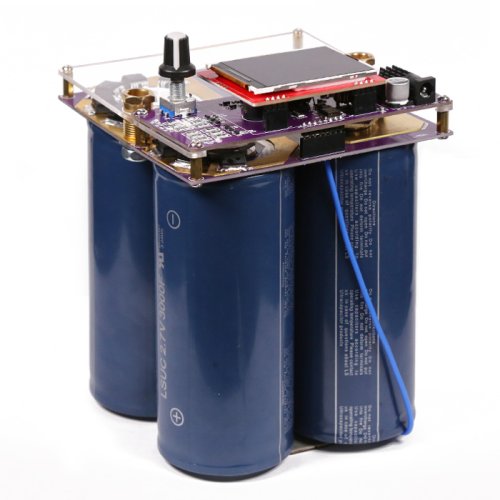

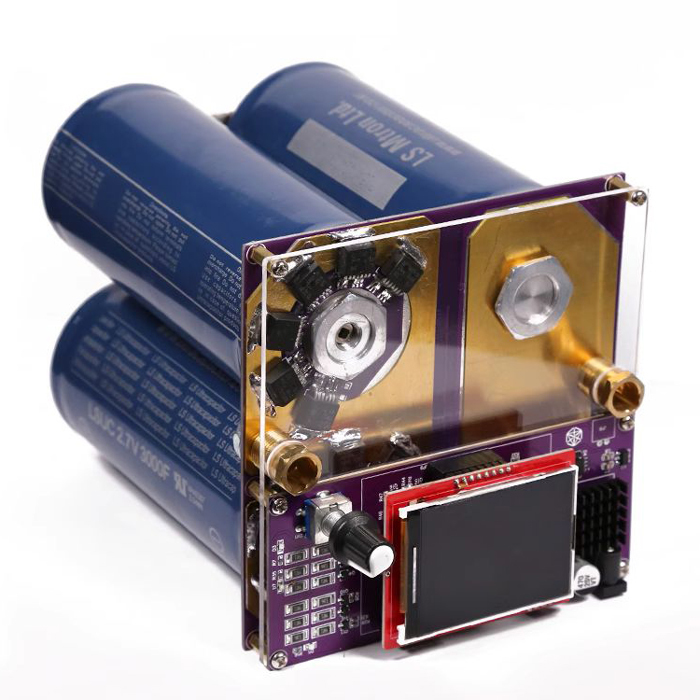

Výkonová část využívá vysoce výkonné MOS tranzistory s jmenovitým proudem 300A a celkovým jmenovitým proudem 2400A. Klíčový a záporný pól tvoří čtyři superkondenzátory 2,7V 3000F.

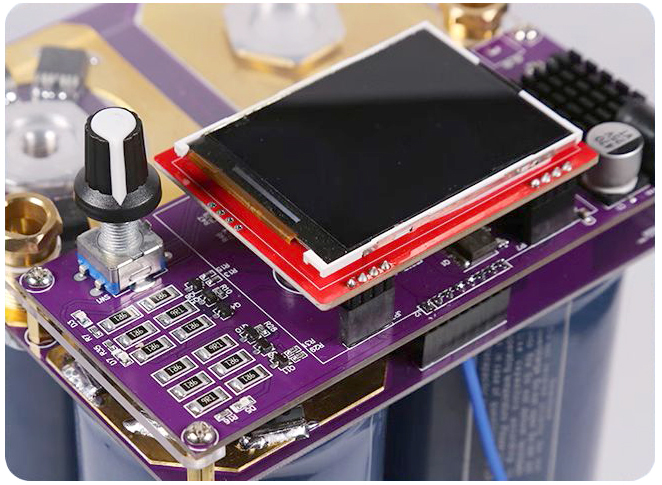

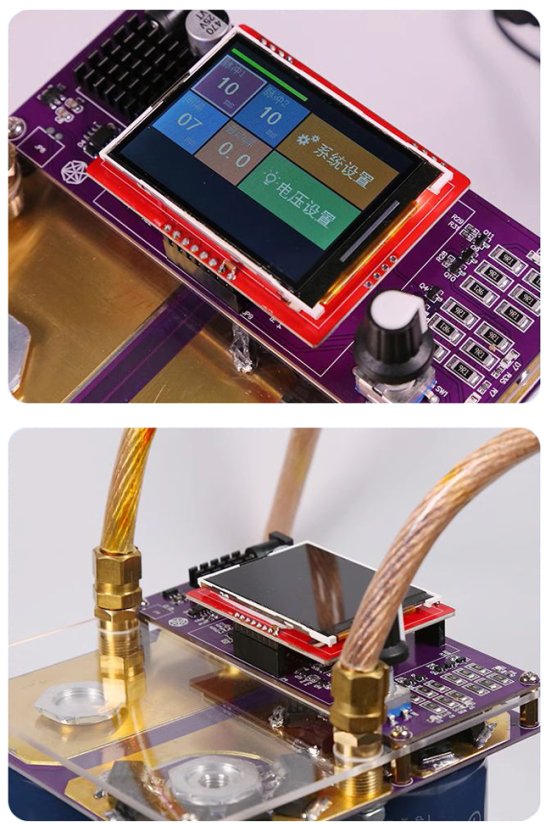

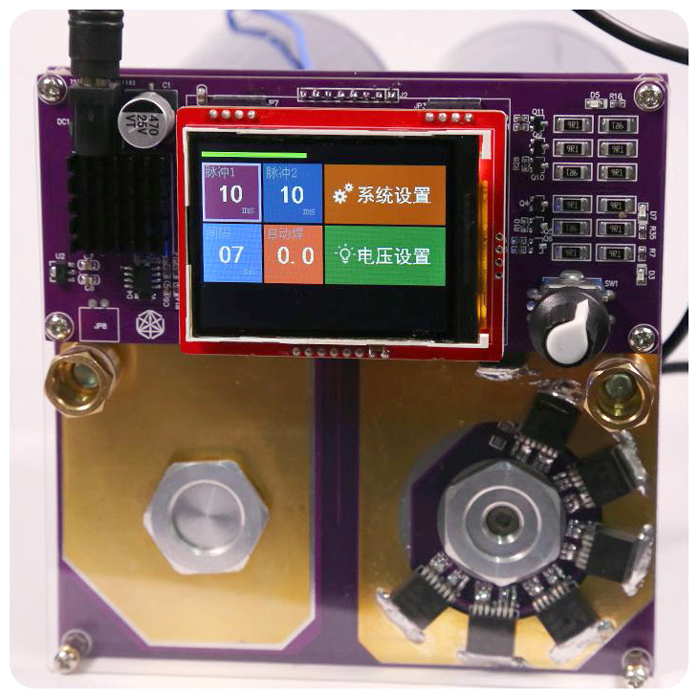

Ovládací část se skládá z barevného LCD displeje a digitálního řídicího obvodu, s možností nastavení pulzního výstupu a času pulzování. Lze upravit nabíjecí proud, nabíjecí napětí, s dvoujazyčným nastavením (čínsky a anglicky). Napětí se zobrazuje s přesností na 0,01V a počet svarů lze také sledovat.

Snadné bodové svařování 0,2-0,3mm poniklovaného materiálu s minimálním ohřevem pro mnoho po sobě jdoucích bodových svařování.

Snadné pájení, nastavitelný výkon

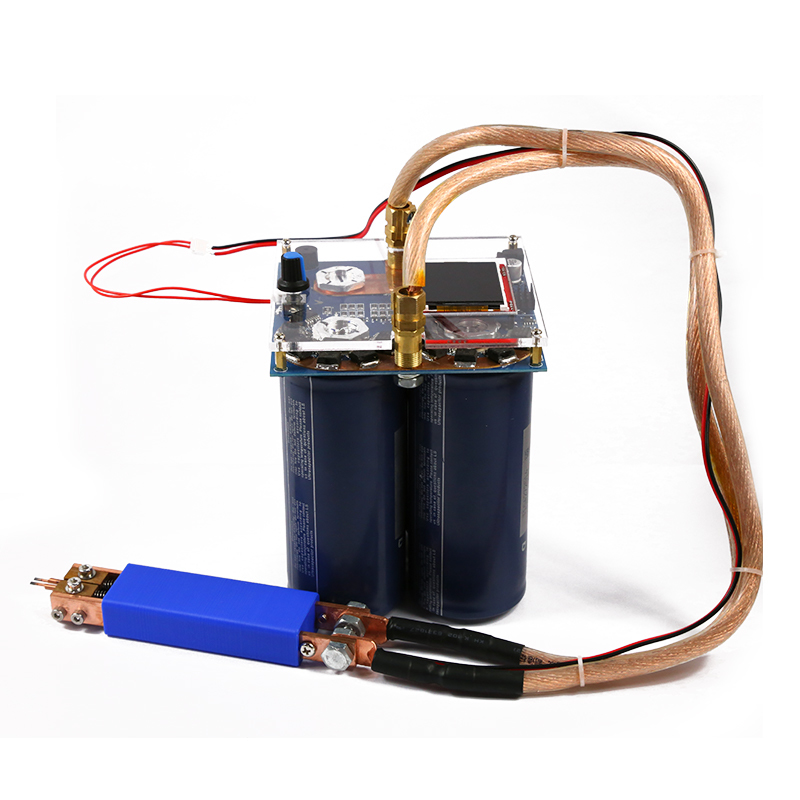

Svařovací drát o průřezu 16 mm2 se zesíleným pájecím perem z čisté mědi, s jehlou pro bodové svařování z oxidu hliníku, bodové svařování se nelepí na jehlu, snadno se svařuje 0,2 mm čistý nikl, 0,3 mm poniklovaný materiál, zářivě bílý pájený spoj není černý, s automatickým nastavitelným svařováním 0,5-7, nastavitelné svařovací výkon 1-120, deska je dodávána s konstantním proudem nabíjení, konstantním napětím a funkcí vyrovnání kondenzátoru, zobrazení napětí kondenzátoru.

• 0,1mm (výkon 1-10)
• 0,12mm (výkon 10-20)
• 0,15mm (výkon 20-40)
• 0,2mm (výkon 40-60)
• 0,3mm (výkon 90-110)

Svařovací kolíky pro krimpování měděných trubic
Měděná trubice je nalisována na svařovací kolík, vnitřní odpor je menší a proud je větší!
Nepoužívejte mosazné sklíčidlo, protože velký vnitřní odpor omezuje proud. Jak vyměnit: vytáhněte svářečku, vystružte otvor elektrickou vrtačkou, nahraďte novým pájecím kolíkem a zafixujte cínem.

Specifikace:

• Model: DW-05

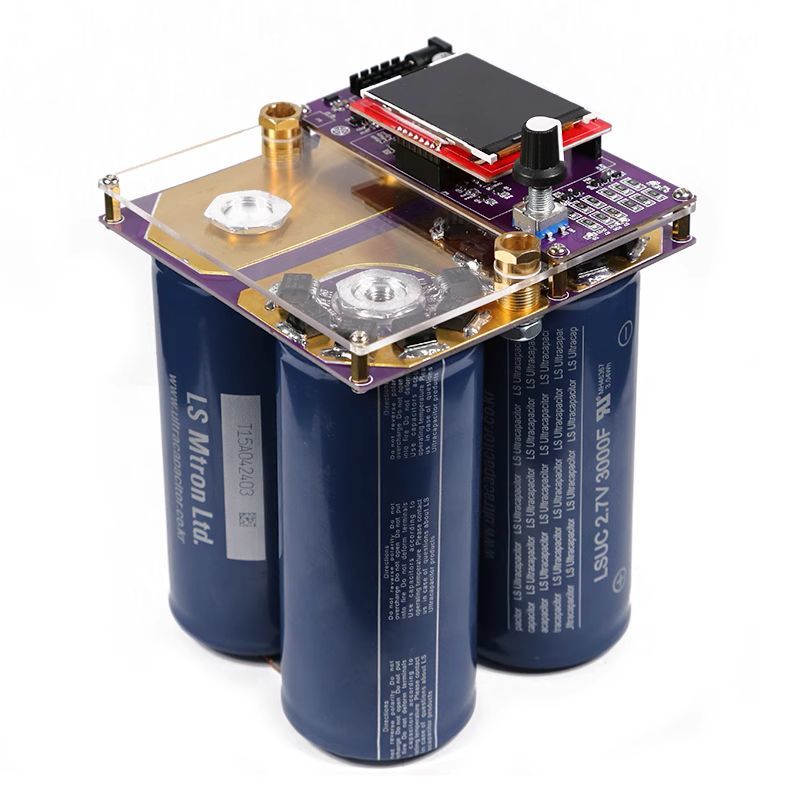

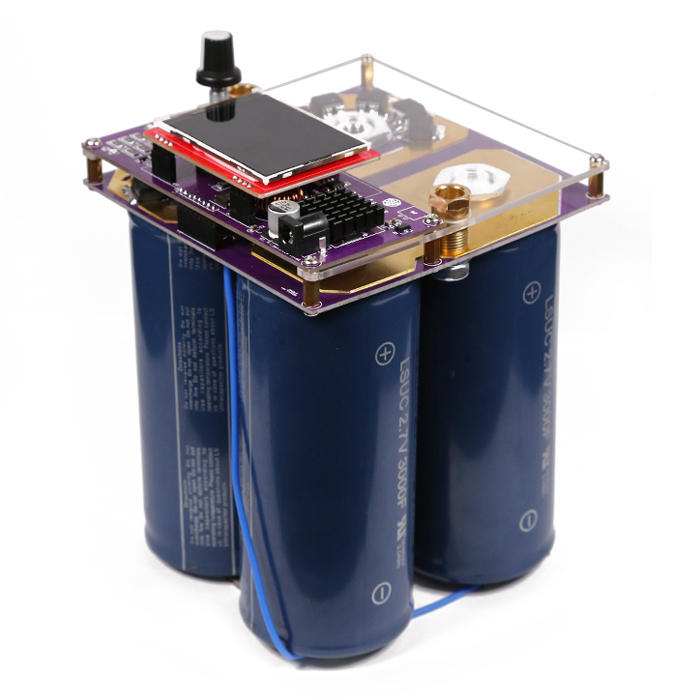

• Kondenzátory: 4x 3000F 2.7V
• Tranzistory: 12x AUFS-8407 300A MOS
• Maximální tloušťka pásku: až 0,3 mm
• Napájení: 12V, 2A

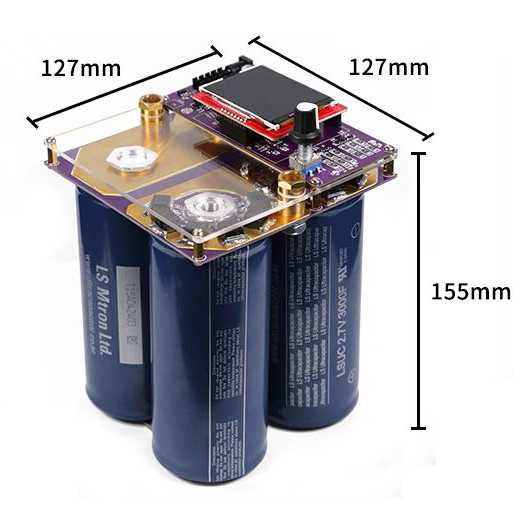

• Rozměry: 127x127x155mm
• Hmotnost: cca 2.2kg

Návod k použití

1. Při prvním použití je třeba zařízení nabíjet 20 minut, svařování je možné po nabití na 5V-5,3V. Přístroj pro následné použití po 3-4 dnech nabíjení trvá jen několik minut.
2. Nezkušení uživatelé by měli začínat na stupni 1 a postupně zvyšovat výkon, pokud je potřeba. Začněte s malým stupněm a zvyšujte ho.
3. Při bodovém svařování je treba hrot pera pevně přitlačit na niklový plech malou silou.
4. Při odpojení napájecí zástrčky je normální, že displej ukazuje 6V.
5. Po odpojení napájecí zástrčky neprovádějte bodové svařování, mohlo by dojít k poškození zařízení.
6. Vypněte hlavní vypínač, když se nepoužívá; kondenzátor není třeba vybíjet, stačí uchovávat v suchém prostředí. Přístroj se sám vyčerpá po 3-4 dnech bez použití.

Poznámka
Uživatelé tohoto elektronického zařízení musí mít určité znalosti o elektrické bezpečnosti a praktické dovednosti v ovládání. Maximální napětí nesmí překročit 5,4 V. Jakékoli úpravy na vlastní nebezpečí!

Obsah balení:

1x DW-05 Svářečka
1x Svařovací kleště
2x Měděné kabely
1x Napájení
