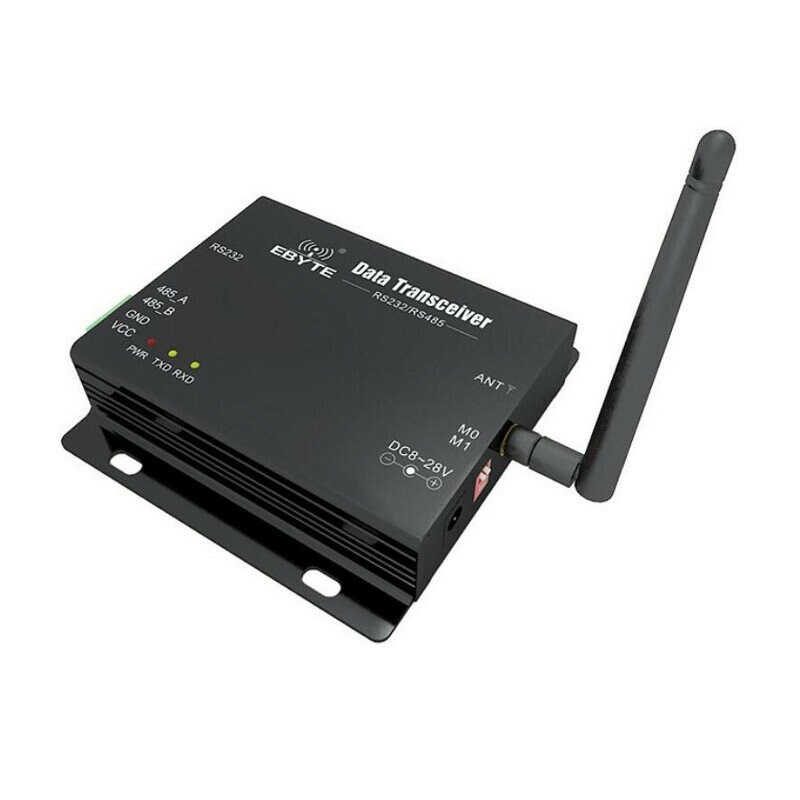

E64-DTU (433NW20) - Bezdrátový datový vysílač

E64-DTU (433NW20) - Bezdrátový datový vysílač

Modul E64-DTU (433NW20) je vhodný pro nízkopříkonové hvězdicové sítě s jedním hlavním a více podřízenými zařízeními. Jeho hlavní výhodou je podpora přenosu dat až od 31 podřízených zařízení současně do hlavního zařízení, a podpora režimu WOR (Wake-on-Radio) u podřízených modulů, přičemž spotřeba energie při příjmu v tomto režimu činí pouze cca 3 mA.

Spolehlivost a správnost dat je zajištěna pomocí přísného ověřování dat a automatického mechanismu opětovného přenosu mezi hlavním a podřízenými zařízeními.

Modul E64-DTU (433NW20) podporuje režim hlavního i podřízeného zařízení:

• V režimu hlavního zařízení modul naslouchá a přijímá data z více podřízených zařízení.

• V režimu podřízeného zařízení lze nastavit buď režim WOR (umožňující aktivaci přenosem z hlavního zařízení), nebo režim odesílání (kdy podřízený sám odesílá data hlavnímu zařízení).

Maximální vysílací výkon modulu je 100 mW, pracuje v pásmu 425 až 451,3 MHz a využívá povelový přenosový režim. Modul komunikuje s uživatelským MCU přes UART rozhraní, pracovní napětí je v rozsahu 8V až 28V.

Funkce a vlastnosti:

• Všechny klíčové komponenty jsou originálně dovážené – vyšší výkon, menší rozměry, nižší náklady
• Maximální vysílací výkon 100 mW, technické parametry odpovídají evropským průmyslovým normám
• Teplotní kompenzace pro stabilitu frekvence lepší než ±1.5PPM
• Pracovní teplota: -40℃ až +85℃, vhodné i pro extrémní prostředí, plně průmyslové provedení
• Kompaktní hliníkové pouzdro s výborným odvodem tepla, EMI stíněním a vysokou odolností proti rušení
• Ochrana proti přepólování, přetížení a přepětí antény – vyšší spolehlivost
• Konfigurovatelné parametry: výkon, kanál, rychlost, adresa atd.
• Ultra nízká spotřeba: pohotovostní proud jen 14 mA (méně v režimech úspory a spánku), vysílací proud ≤ 130 mA
• Integrovaný watchdog a přesné časování – automatický restart při chybě se zachováním nastavení
• Používá originální čip SEMTECH SX1278, velmi spolehlivý a oblíbený mezi uživateli

Specifikace:

• Model: E64-DTU (433NW20)

• Frekvence: 433 MHz

• Vysílací výkon: 20 dBm (3 km)

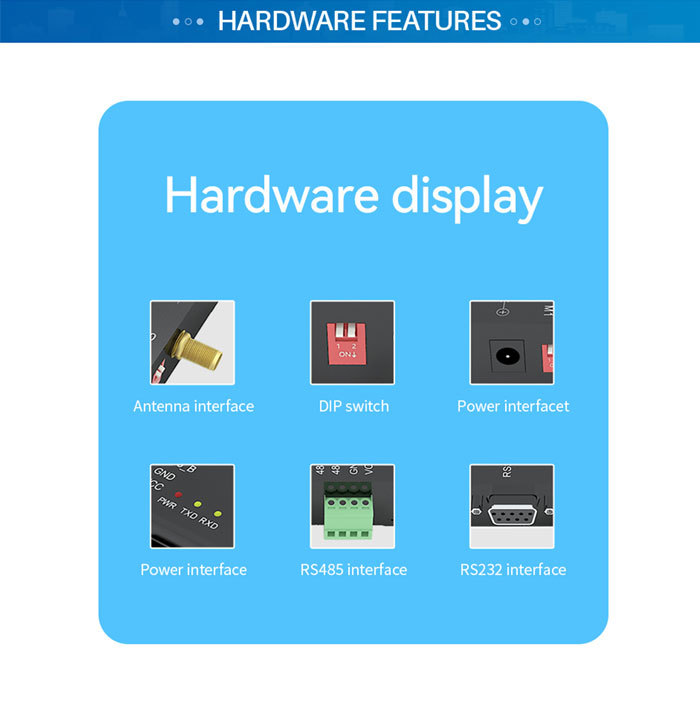

• Rozhraní: RS232/RS485

• Napájení: DC 8–28 V

• Prohlášení o shodě CE: NE

Obsah balení:

1× bezdrátový vysílač E64-DTU (433NW20) (bez antény a napájecího zdroje)

Manual (AJ):  E64-DTU(433NW20) UserManual
