F1C100s SoC

Procesor Allwinner F1C100s je založen na architektuře CPU ARM9 s vysokým stupněm funkční integrace. F1C100s podporuje přehrávání videa ve Full HD, včetně H.264, H.263, MPEGV2, a iJ dekodéru. Integrovaný audio kodek a I2S/PCM rozhraní poskytují uživatelům vynikající zvukový zážitek. Rozhraní TV-IN umožňuje video vstup připojením k zařízením jako jsou kamery a rozhraní TV-OUT umožňuje video výstup připojením k televizním zařízením.

Použití:

• Přehrávání videa
• Přehrávání zvuku
• FM rádio

Podporuje dekódování H.264 1920x1080@30fps
Podporuje kódování MJPEG 1280x720@30fps
Integrovaná 32MB DDR1, integrovaný audio kodek
Nízké náklady, nízká spotřeba energie, snadná vývoj

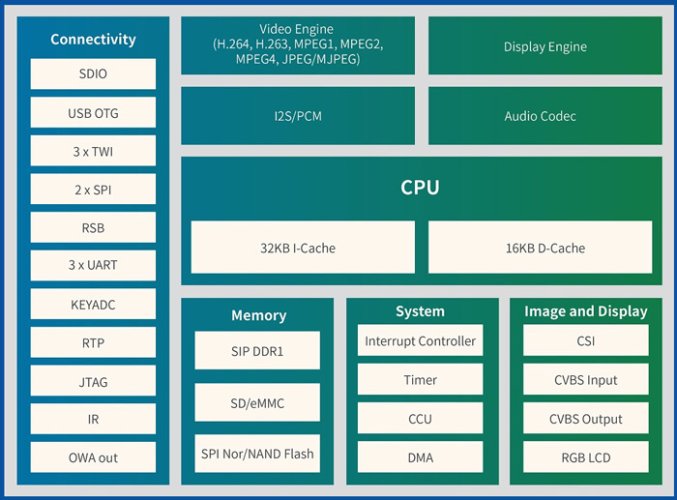

Specifikace:

• CPU
  • Architektura CPU ARM9
  • 16KByte D-cache
  • 32KByte I-cache
• Paměť
  • SIP 32MB DDR1
  • SD2.0/eMMC 4.41
• Video
  • H.264 1280x720@30fps dekódování
  • MPEG1/2/4 1280x720@30fps dekódování
  • MJPEG 1280x720@30fps kódování
  • JPEG kódovací velikost až 8192x8192
• Kamera
  • Rozhraní pro 8-bit CMOS čidlo
  • Protokol CCIR656 pro NTSC a PAL
• Zvuk
  • Integrovaný analogový audio kodek se dvěma DAC kanály a jedním ADC kanálem, maximální vzorkovací frekvence DAC 192kHz a ADC 48kHz
  • Jedno rozhraní I2S/PCM
• Displej
  • LCD RGB rozhraní až 1280x720@60fps
  • TV CVBS výstup, podpora NTSC/PAL, s automatickým detekováním zasunutí
• Connectivity
  • USB OTG, SDIO, IR, 3 x TWI, 2 x SPI, 3 x UART
• OS
  • Melis, Linux OS

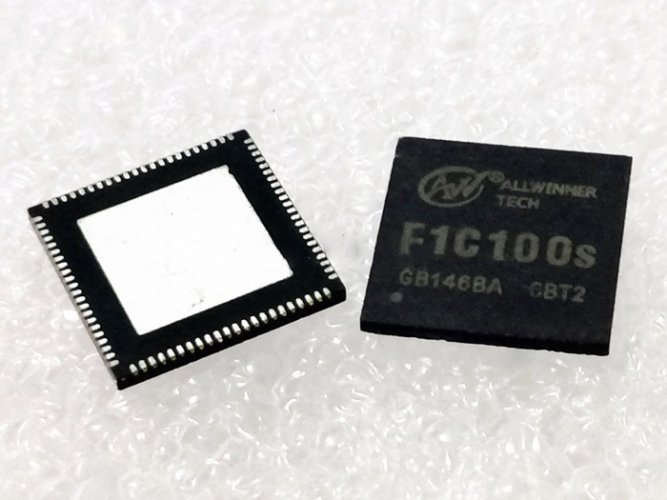

• Balení
  • QFN88, 10mm x 10mm
• Proces
  • 40nm

Datasheet F1C100s: https://linux-sunxi.org/images/b/ba/F1C100s_Datasheet_V1.0.pdf
