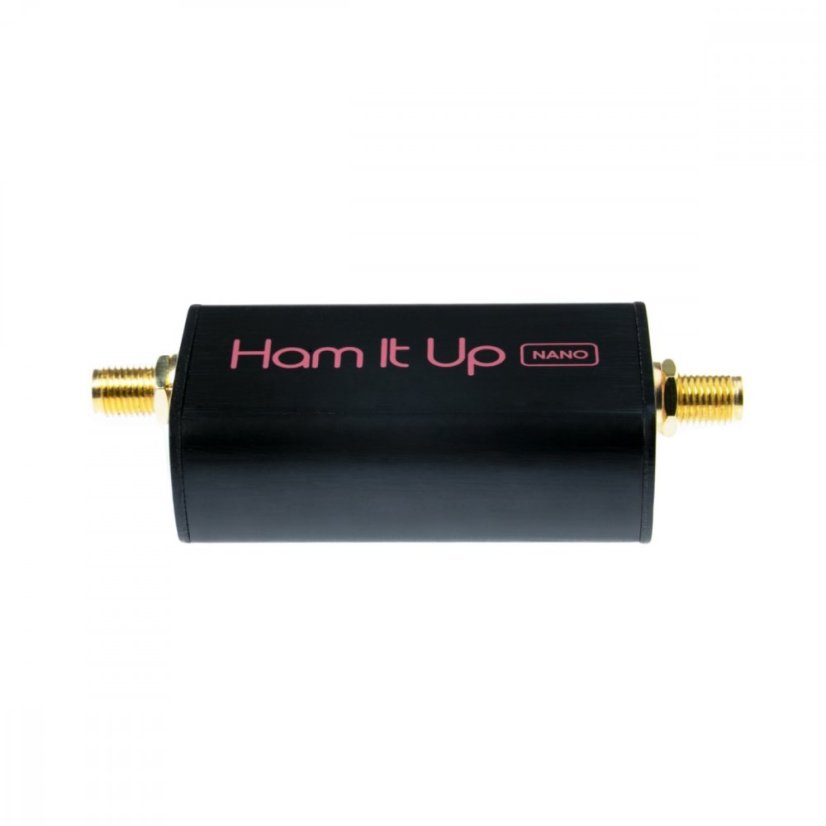

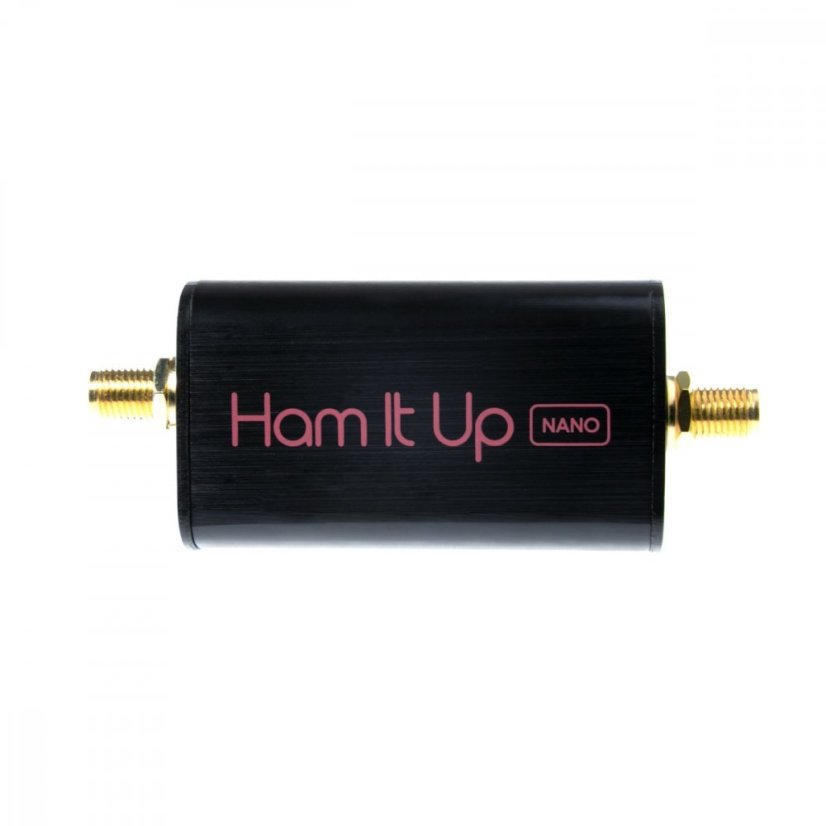

Ham It Up Nano - malý HF konvertor s černým pouzdrem, TCXO a s podporou napájení předpětím

Dobře přenosný konvertor RF (LF/MF/HF) pro softwarově definovaná rádiová zařízení (např. z naší série NESDR (RTL-SDR) nebo HackRF). Nabízí širokou škálu frekvenční kapacity od 100 kHz do 65 MHz, přesnost 1 PPM a možnost napájení pomocí předpětí!

Ham It Up Nano je nainstalován v pevné černé hliníkové konstrukci a obsahuje konektor „male SMA do male SMA“ a adaptér mikro USB do DC konektoru.

Ham It Up Nano bude také fungovat jako panadaptér pro většinu rádií a může být používán jak pro příjem, tak i pro vysílání.

Ham It Up Nano je vysokofrekvenční konvertor, který vám umožní rozšířit dosah vašich oblíbených SDR nebo rádií na frekvenci minimálně 100 kHz. Je kompatibilní s jakýmkoli rádiem schopným provozu na frekvencích 125-190 MHz (využívá frekvenční rozsah 100 kHz-65 MHz). Je nainstalován v odolné černé hliníkové konstrukci a obsahuje konektor „male SMA do male SMA“ a adaptér mikro USB do DC konektoru.

Je důležité poznamenat, že u některých SDR by při externím napájení přes USB mohlo dojít k aktivaci ochranné diody ESD Ham It Up Nano. Ham It Up může s těmito SDR samozřejmě stále pracovat, musíte si ale nainstalovat DC blok mezi konvertor a SDR. To může být velmi jednoduché, pokud dáváte přednost řešení pro kutily, stačí použít kvalitní kondenzátor s nízkým zkreslením s RF cestou. Pokud chcete využít námi nabízené řešení, tak prodáváme vysoce kvalitní SMA DC blok.

Hlavní prvky:

• Malý, lehký modul - pouze 2,0" x 1,2" x 0,75" (50 x 30 x 18 mm) a 1,6 oz (45 g)!

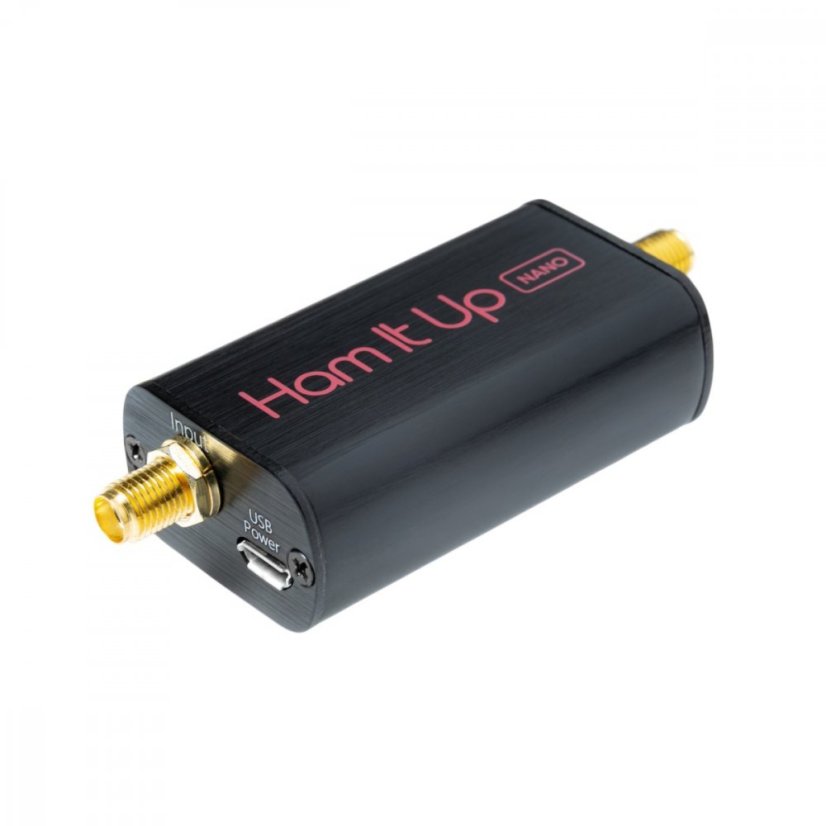

• 3 různé možnosti napájení: předpětím, mikro USB a DC konektorem
• Obsahuje interní 125MHz TCXO s nízkofázovým šumem s přesností 1 PPM pro lepší citlivost (na rozdíl od vysokofrekvenčních RF zón, jako je vysílání FM)
• Dvojité stínění proti externímu RF rušení (EMI) s externím hliníkovým pouzdrem a navíc s interním stíněním EMI
• Maximální vstupní úroveň +1dBm
• Obsahuje 3 filtry--vstupní, výstupní a LO filtry - je dodáván s velmi kvalitními součástkami pro vynikající citlivost a volitelnost
• ESD ochrana jak na RF vstupu, tak i na výstupu chrání váš Ham It Up a SDR před bludným statickým výbojem
• Ochrana proti zpětnému napětí a ochrana proti elektrickému zkratu na USB vstupu napájení chrání váš Ham It Up před nebezpečím poškození
• Lineární regulátor výkonu s ultra nízkým šumem s rušivým napětím menším než 10 µVRMS!

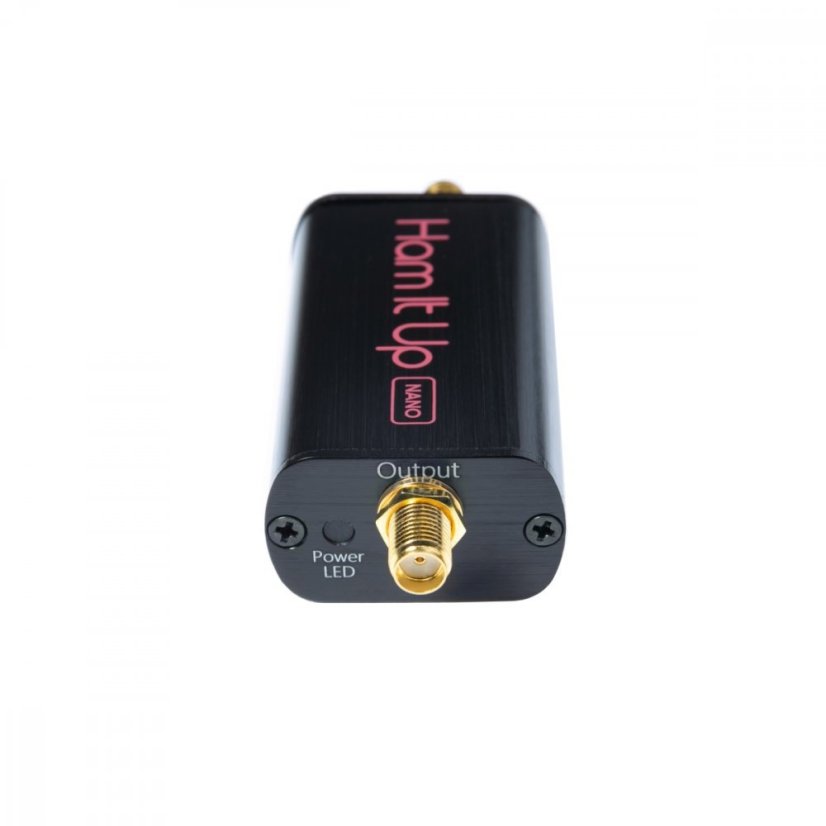

• Postranní LED indikátor napájení
• Robustní, pravoúhlé 50 ohmové SMA konektory používané jak pro vstup, tak i pro výstup
• Vysoce kvalitní PCB s dokončením ENIG
• Kompletní dvouletá záruka!

Provoz:

• Připojte vaší vysokofrekvenční anténu k RF vstupu
• Připojte vaší SDR nebo rádio k IF výstupu
• Napájejte Ham It Up Nano přes předpětí, mikro USB nebo přes DC konektor (pozitivní střed, 4-5,5 V DC)
• Spusťte svůj oblíbený SDR software. Nalaďte si 125 MHz + vaší požadovanou frekvenci (nebo nastavte offset frekvence softwaru na 125 MHz a nalaďte jí přímo) a užijte si zábavu!

Sada obsahuje:

1x Ham It Up Nano

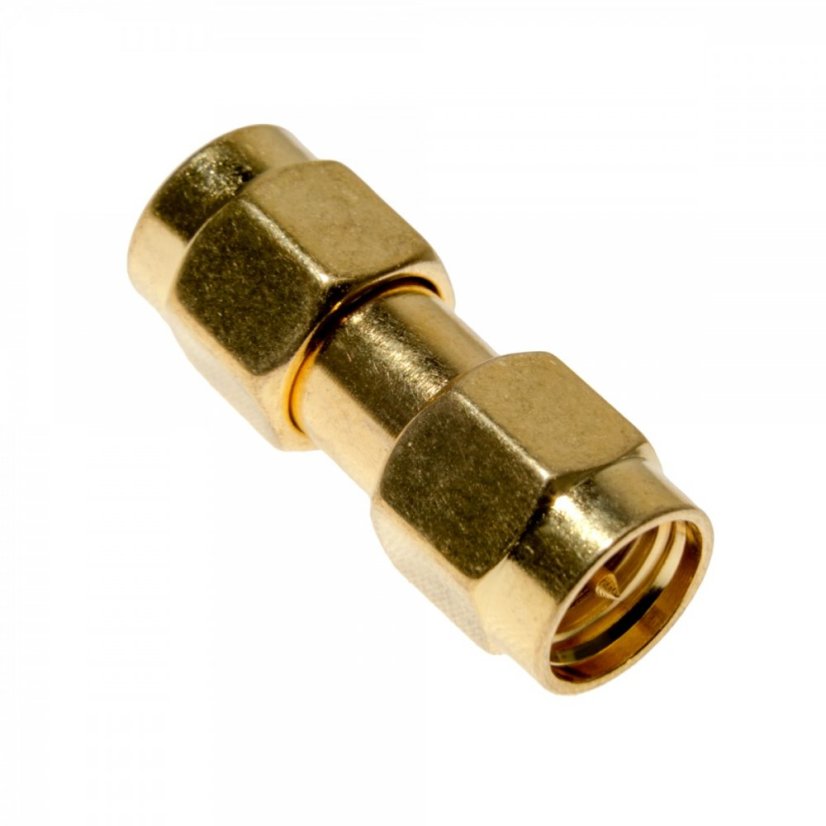

1x SMA konektor
