JYQD-V6.3E2 BLDC PWM Motor Controller 12V-36V

JYQD-V6.3E2 BLDC PWM Motor Controller for Brushless DC Motor

Tento BLDC ovladač je navržen pro 3-fázové bezkomutátorové motory bez senzoru. Je velmi cenově dostupný a ideální pro přestavbu starých autoalternátorů na výkonné stejnosměrné motory.

JYQD-V6.3E2 nemusí být vhodný pro všechny 3fázové bezkomutátorové motory. Pokud jsou jízdy neuspokojivé (problémy při startu, vysoké zatížení, nestabilní rychlost atd.), zákazníci mohou upravit hodnoty odporu a kapacity regulatoru podle potřeby.

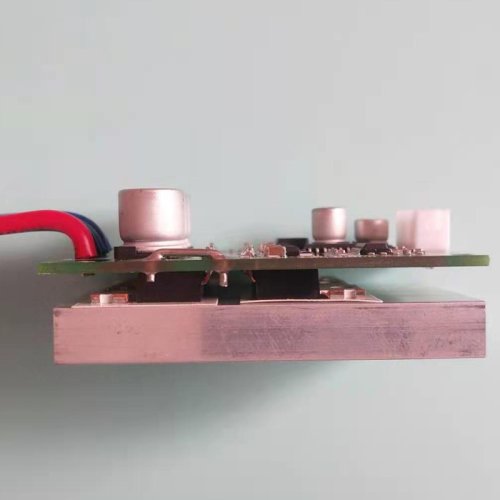

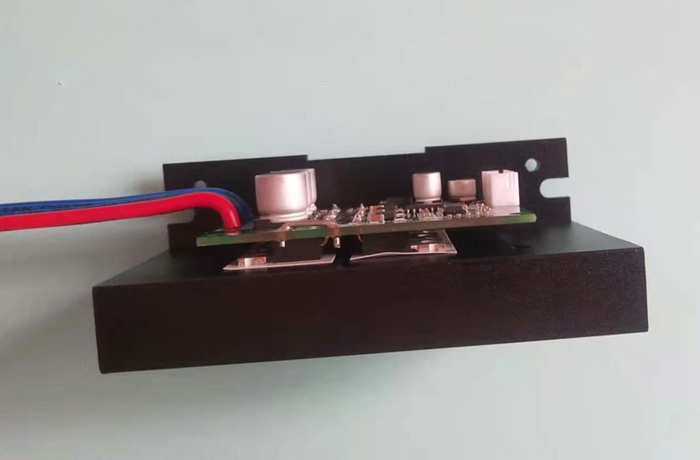

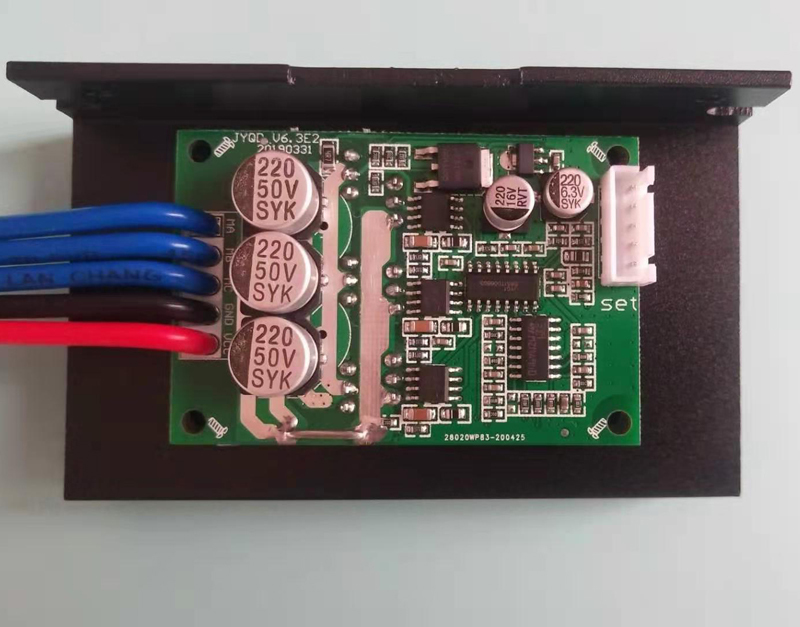

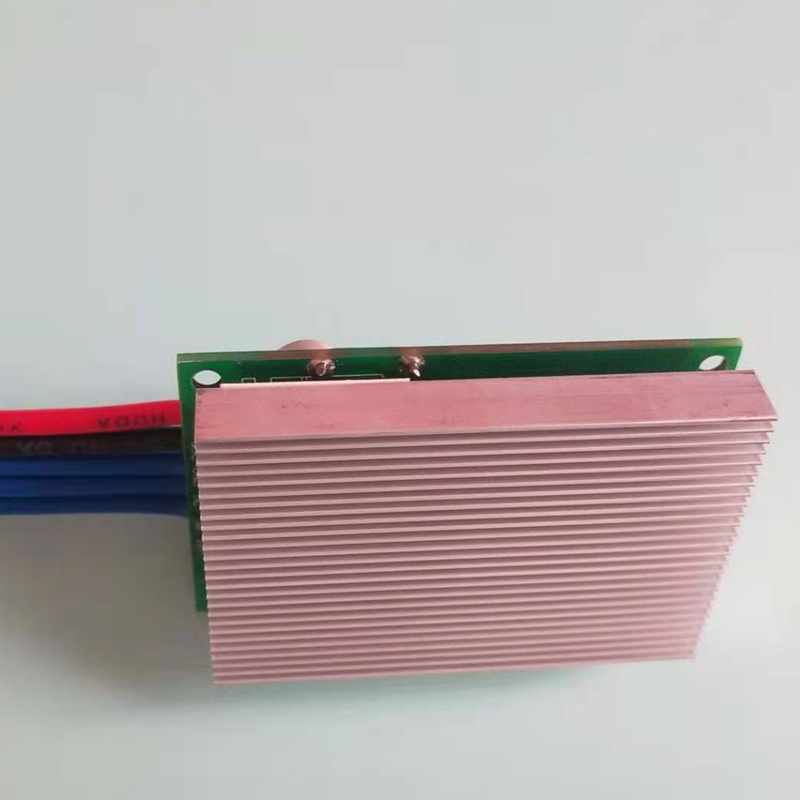

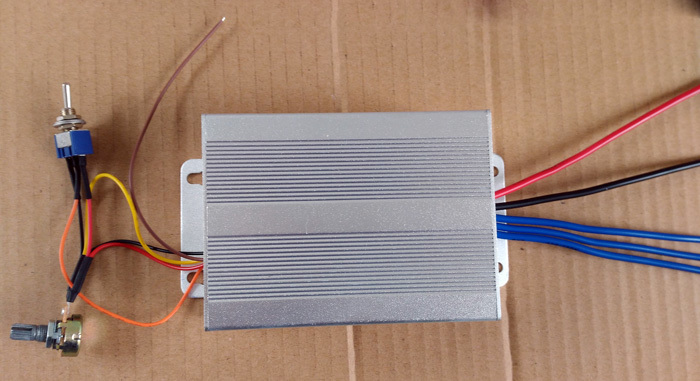

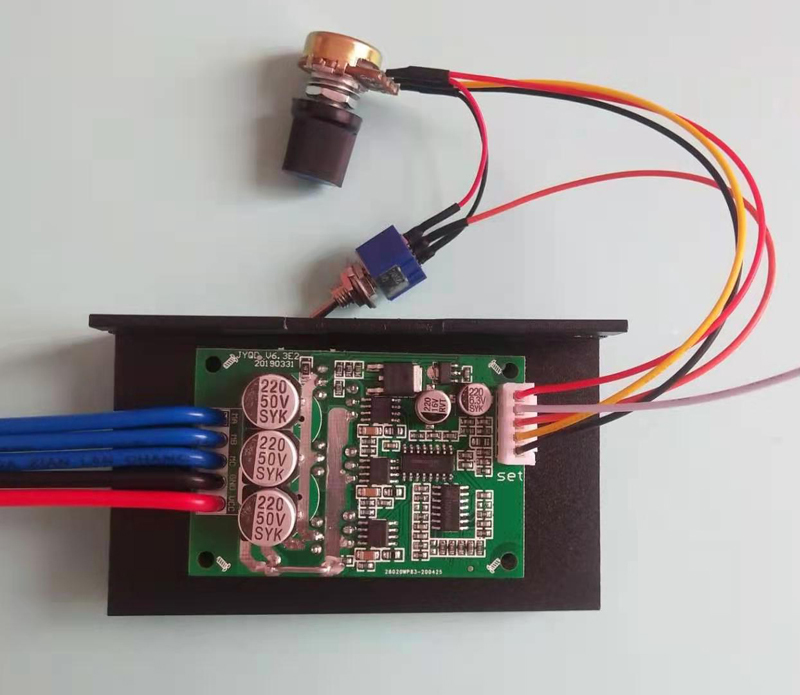

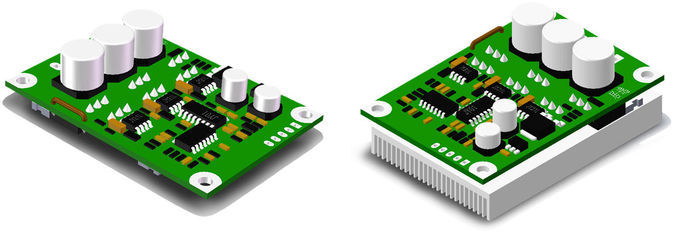

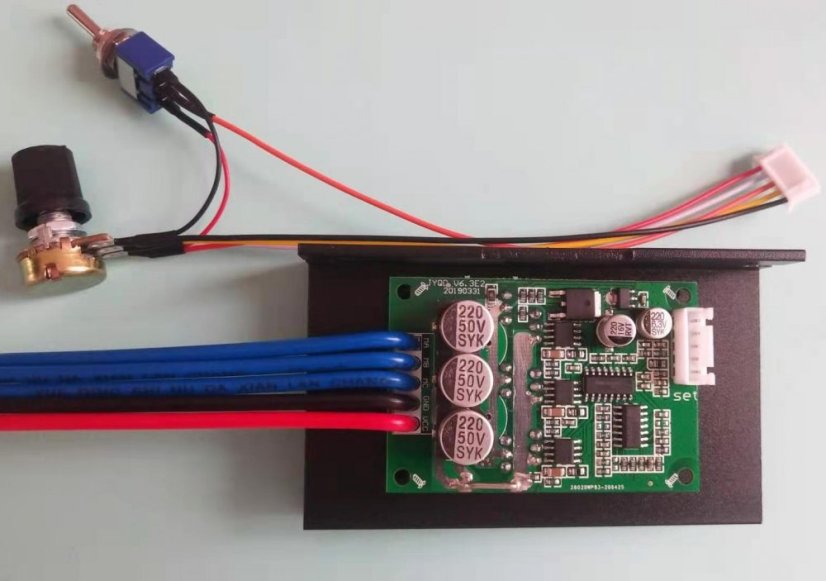

Deska ovladače může být nabízena bez nebo s chladičem v několika variantách. Pro výkon pod 60W je chladič nepovinný, avšak musí být zajištěno dostatečné proudění vzduchu. Pro výkon nad 100W je chladič nezbytný.

JYQD-V6.3E2 nemá ochranu proti přepólování. Spolupráce se špatnou polaritou může trvale poškodit ovládací desku!

Na konektor SET lze připojit pouze potenciometr a spínač, model nepodporuje PWM ovládání. Max. signální výstup motoru: < 5 mA.

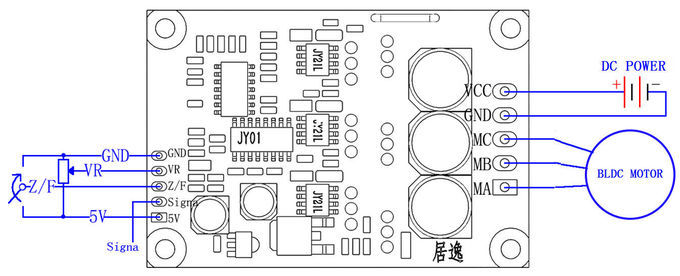

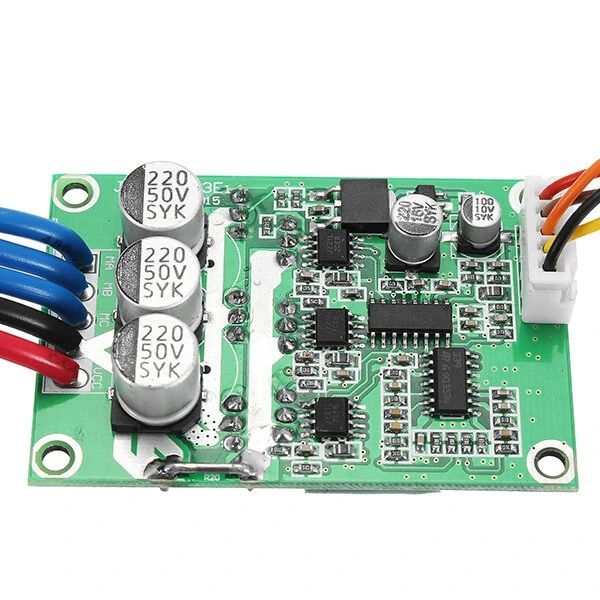

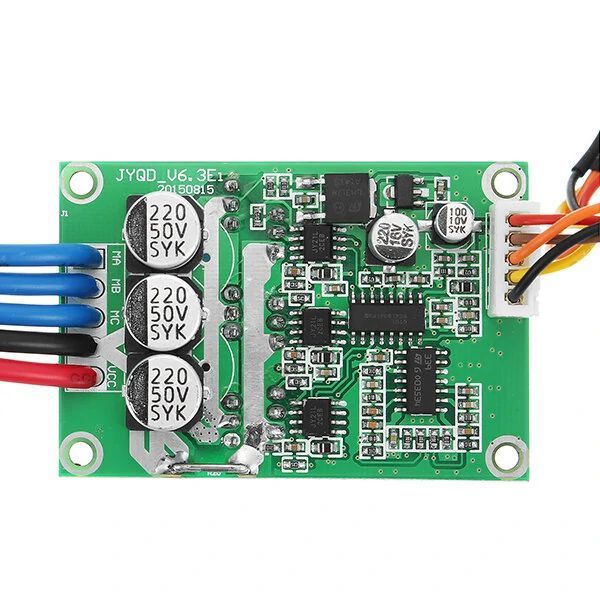

Napájení:

• MA: Fáze A motoru
• MB: Fáze B motoru
• MC: Fáze C motoru
• GND: DC-
• VCC: DC+

Pokud je vzdálenost ovladače od motoru přes 50 cm, použijte stíněné vodiče, aby se předešlo abnormálnímu chování.

Specifikace:

• Model: JYQD-V6.3E2
• Provozní teplota: -20-85℃
• Napětí: 12V-36V
• Max. proud: 15A
• Trvalý výkon:
• Bez chladiče: 60W
• Střední chladič: 100W
• Velký chladič: 500W
• PWM frekvence: 1-20KHz
• Pracovní cyklus: 0-100 %
• Analogové napětí pro regulaci: 0-5V
• Ochrana: ANO
• Výstup signálu: ANO

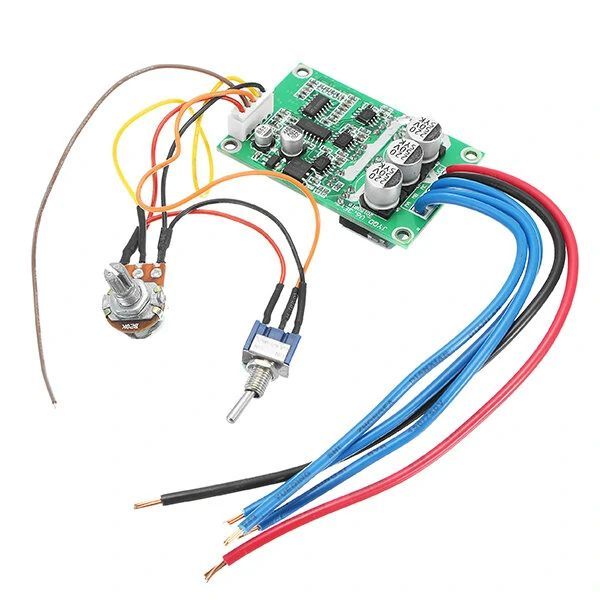

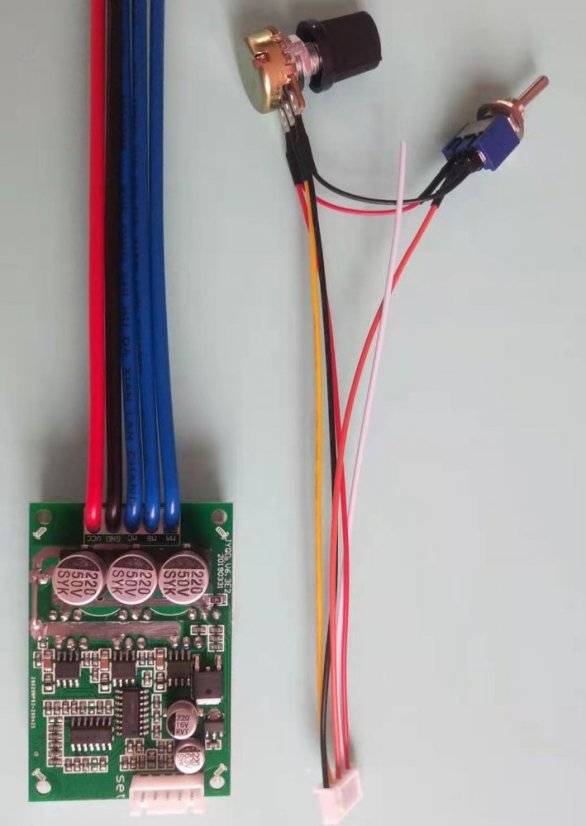

Obsah balení:

1x JYQD-V6.3E2 BLDC Motor Controller
1x potenciometr
1x přepínač
