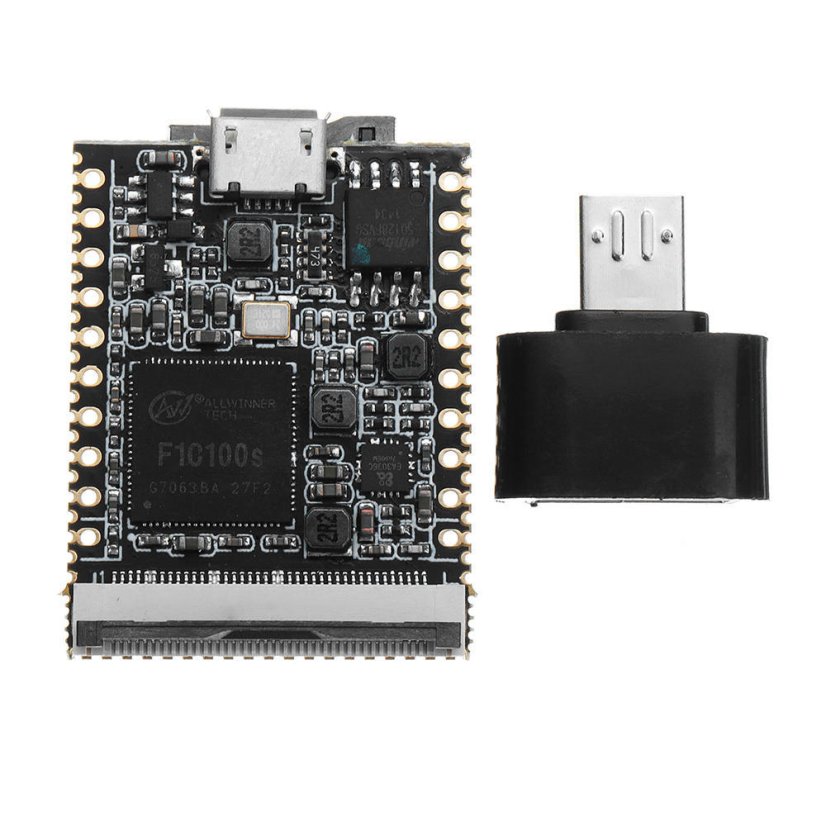

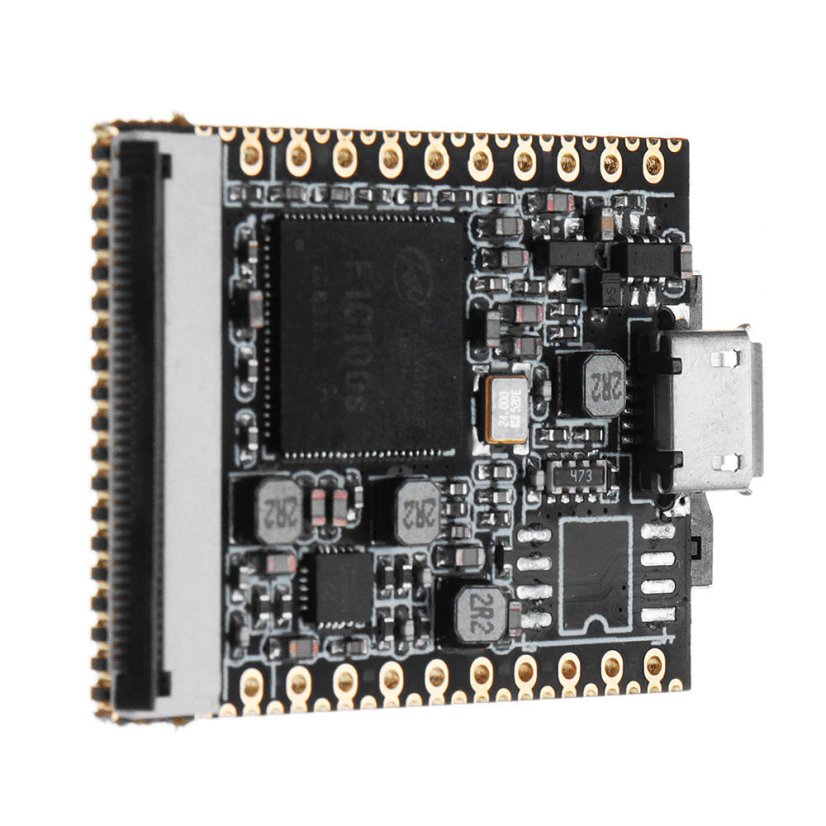

Lichee Nano ARM926EJS SoC vývojová deska - 16M paměť

Lichee Nano ARM926EJS SoC vývojová deska - 16M paměť

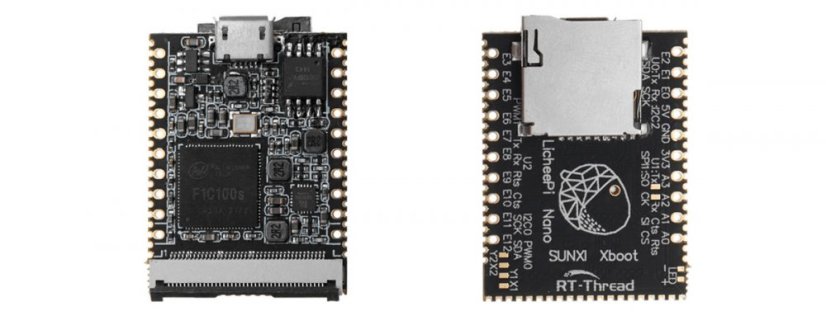

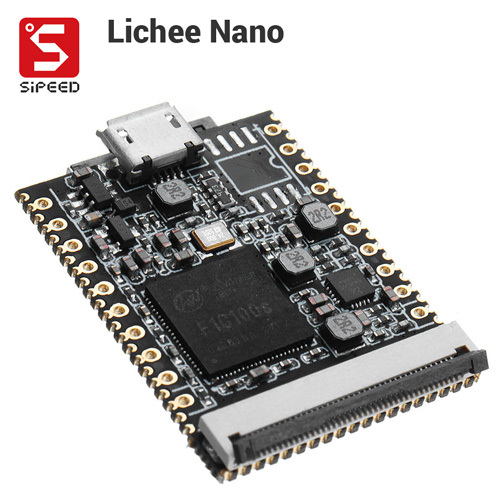

Lichee Nano je SD vývojová deska založená na Linuxu, poháněná procesorem Allwinner F1C100s ARM9.

F1C100s CPU

F1C100s procesor je založen na architektuře ARM9 s vysokou mírou funkční integrace. Podporuje přehrávání Full HD videa včetně H.264, H.263, MPEG2 a iJ dekodéru. Integrovaný audio kodek a I2S/PCM rozhraní poskytují vynikající zvukový zážitek. TV-IN rozhraní umožňuje video vstup připojením k zařízením, jako je kamera a TV-OUT rozhraní umožňuje video výstup připojením k televizním zařízením.

Cílové scénáře aplikací:

• IoT aplikace s komplexnějšími komunikačními rozhraními a protokoly.
• Aplikace vyžadující interakční rozhraní mezi člověkem a počítačem s krásnější a komplexnější logikou.
• Scénáře aplikací, které vyžadují více operací než běžné MCU.
• Vyžaduje použití open source softwaru pod Linuxem pro rychle se vyvíjející scénáře.

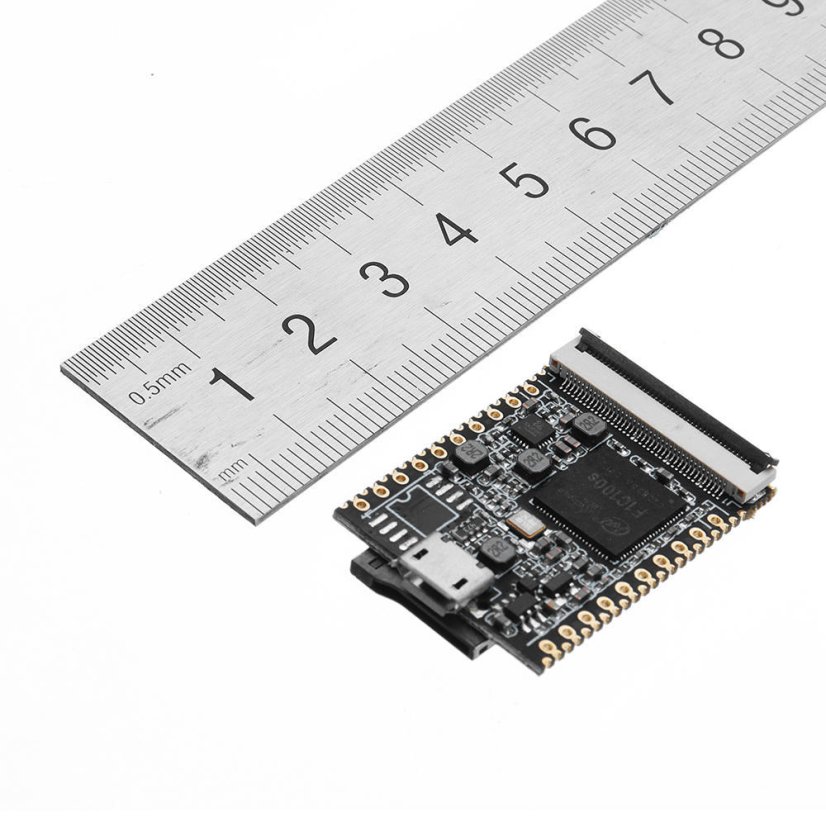

• Má ideální velikost, výkon a je snadno použitelný i pro počítačové nadšence.
• Přehrávač základní úrovně, softwarový inženýr, DIY hardware používající běžný jazyk.

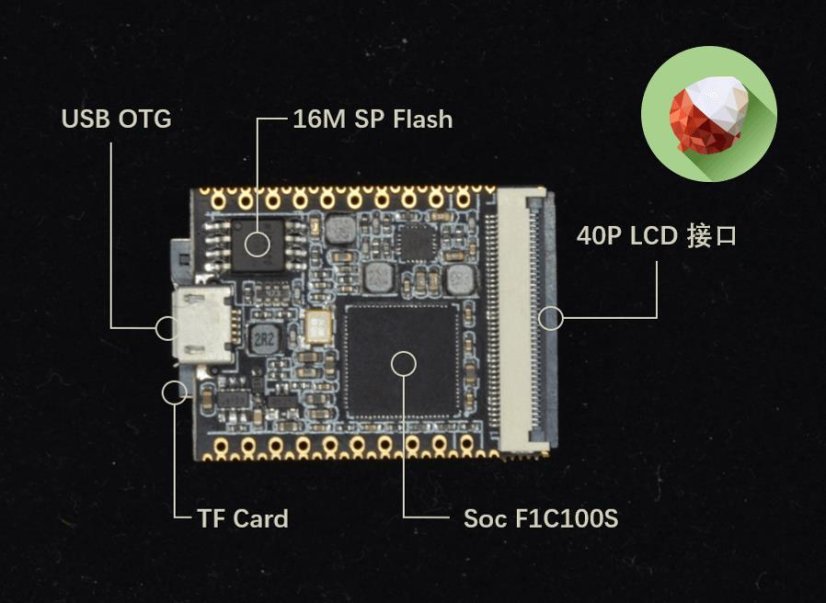

Vlastnosti/specifikace:

• CPU
• Allwinner F1C100s, procesor ARM 926EJS, až 900MHz.
• Paměť a úložiště
• 32MB DDR integrováno do SoC, 16MB SPI Flash.
• Slot pro TF kartu, možnost bootování z TF karty.
• Displej
• 40-pin RGB LCD FPC konektor podporující 272×480, 480×800, 1024×600 a další rozlišení pro rezistivní displeje (a kapacitní displeje přes adaptér).
• Podporuje 720P video výstup a dekódování video streamu jako H.264 / MPEG.
• Komunikační rozhraní
• SDIO pro WiFi modul.
• SPI x2, TWI x3, UART x3.
• OTG USB x1, TV výstup.
• Další rozhraní
• PWM x2, LRADC x1.
• Výstup pro sluchátka x2, Mic x1.

• Elektrické charakteristiky
• Napájení 5V přes micro USB port, 3.3 až 5V přes pin.
• Výstup – 3.3V, volitelně RTC napětí.
• Spotřeba energie – 54mA (nečinný stav) s Linuxem, 250mA s displejem.
• Teplota skladování: -40~125°C; provozní: -20 do 70°C.

Wiki: https://wiki.sipeed.com/en/lichee/nano.html

SW a dokumentace: http://dl.sipeed.com/LICHEE/Nano/

Software a vývojové prostředí:

• Podporuje 3.10 BSP linux,
• Podporuje 4.19 mainline linux,
• Podporuje xboot bare metal vývojové prostředí.
• Podporuje RT-Thread.
