Lichee Tang Premier FPGA Vývojová Deska


Výkonná FPGA vývojová deska pro snadné experimentování s RISC-V architekturou. Více

Výrobce: SIPEED Kód produktu: 50573 Doprava a platba

845 Kč s DPH

Skladem méně než 5ks
ks
(2 ks na skladě)

Výkonná FPGA vývojová deska pro snadné experimentování s RISC-V architekturou. Více

Výrobce: SIPEED Kód produktu: 50573 Doprava a platba

Lichee Tang Premier FPGA vývojová deska



Lichee Tang obsahuje Anlogic EG4S20 FPGA - nemá nic společného s Amlogic, který obsahuje měkké jádro RISC-V a je kompletně zabalený v malé formě, kterou jsme používali s LicheePi deskami.



FPGA může napodobovat "jádro Hummingbird E200/E203 RISC-V", aby lidem pomáhal seznámit se s open source MCU. Existuje více detailů o účtu LicheePi github s FPGA příkladem a více detailů o měkkém jádru RISC-V.



Sipeed (starší jméno pro Lichee) je organizace pro open source hardware, včetně Sipeed Lichee (Linux), Sipeed Maix (AI), Sipeed Tang (FPGA), Sipeed Nodemcu (WiFi MCU).

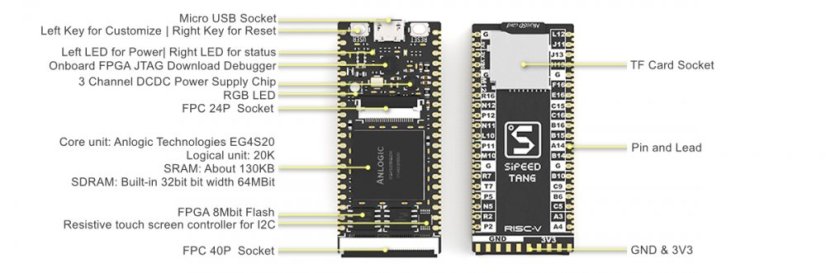

Specifikace LicheeTang:

  • Core unit: Anlogic Technologies EG4S20
  • Logical unit: 20K (LUT4/LUT5 hybrid architecture)
  • SRAM: Asi 130KB
  • SDRAM: Vestavěná šířka 32 bitů 64MBit
  • Flash: FPGA konfigurace Flash, 8Mbit uživatelská Flash, nor/nand volitelně
  • Stahování a ladění: Vestavěný FPGA JTAG stahovací ladicí nástroj, RV debugger může ladit jádro hummingbird
  • Interface:
    • FPC40P konektor, lze připojit k RGB LCD, VGA adaptér
    • FPC24P konektor, lze připojit k DVP kameře, vysokorychlostní ADC modulu
    • Odporový dotykový ovladač pro I2C rozhraní, používá se s RGB LCD

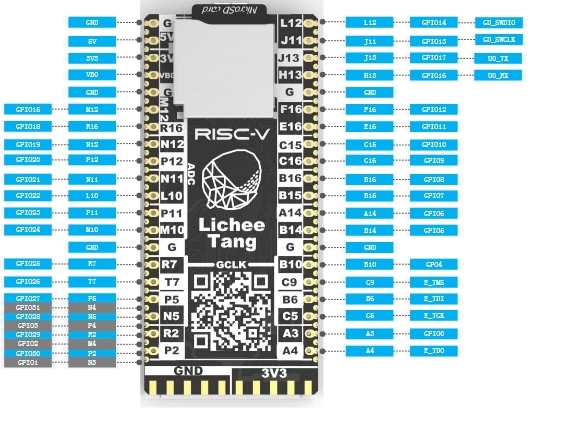

  • Pin a vývody:
    • Vedlejší piny LVDS jsou vedeny ve stejné délce, vyvádí 8 GCLK, a všech 8 ADCs je vyvedeno.
    • Dvojřadé pinové rozteče 900mil, kompatibilní s vývojovou deskou breadboard
    • Půlový otvor vedoucí k dalšímu 40 IO, a celá deska vede k 130+ IO
  • Elektrické vlastnosti:
    • Micro USB 5V napájení; 2.54mm pin
    • 3.3V~5V napájení; 1.27mm otiskovací otvor napájení
    • 3-kanálový DCDC napájecí čip, stabilní a efektivní napájení
    • Nezávislá úprava IO úrovně Bank0





Lichee Tang Premier FPGA vývojová deska

Lichee Tang Premier FPGA vývojová deska



Softwarové funkce:

  • Integruje, stahuje, odstraňuje chyby v TD IDE
  • IDE má bohaté IP jádro
  • Podporuje Hummingbird Risc-v měkké jádro

Cílový scénář aplikace

  • Vysokorychlostní připojení komunikačního rozhraní
  • Učení, odstraňování chyb, výzkum měkkých jader jako je RISC-V
  • Zpracování se strojovým viděním
  • Paralelní výpočetní zrychlení



Wiki: https://wiki.sipeed.com/en/tang/premier.html

Docs: https://tang.sipeed.com/en/

SW a dokumentace: http://dl.sipeed.com/TANG/Premier/
