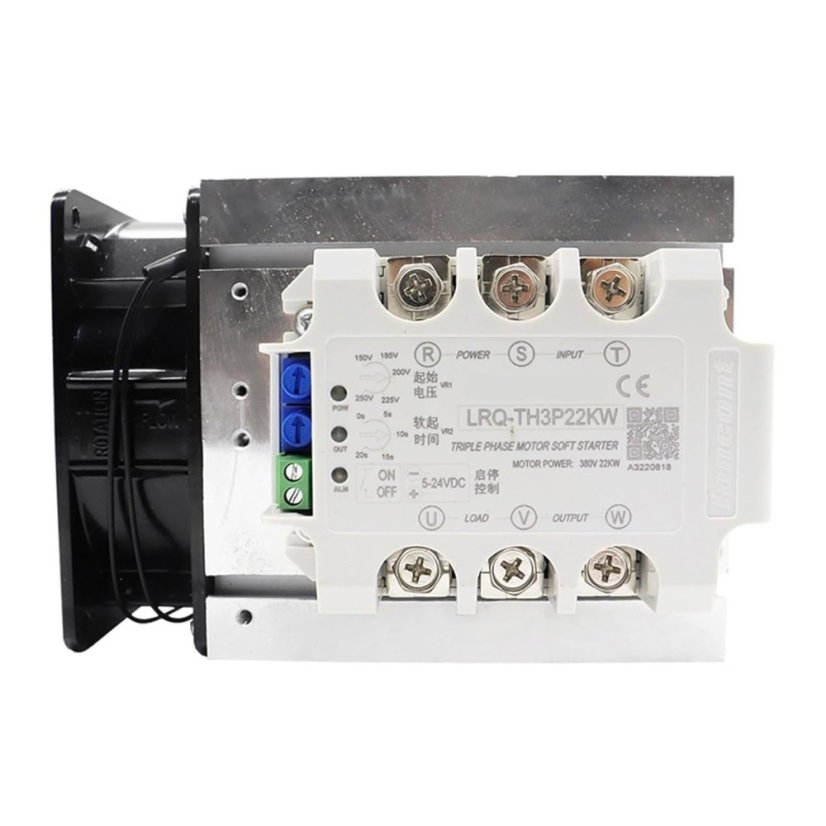

LRQ Softstartér - Kompaktní a Výkonný
Varianty14
| Softstartér/Regulátor - Model | Softstartér/Regulátor - Chladič/Ventilátor | Softstartér/Regulátor - Počet fází | Softstartér/Regulátor - Fan/Ventilátor | Softstartér/Regulátor - Výkon | Dostupnost | Cena s DPH | Množství (ks) | |||
|---|---|---|---|---|---|---|---|---|---|---|
 |
LRQ-H3PxKW | bez chladiče | 1P | bez fanu | 1kW | Skladem více než 5ks | 920 Kč | |||
|
LRQ-H3PxKW | bez chladiče | 1P | bez fanu | 2kW | Skladem méně než 5ks | 990 Kč | |||
|
LRQ-H3PxKW | bez chladiče | 1P | bez fanu | 4kW | Skladem více než 5ks | 1 230 Kč | |||
|
LRQ-H3PxKW | bez chladiče | 1P | bez fanu | 8kW | Není skladem Sledovat dostupnost | 1 590 Kč | Poptávka | ||
|
LRQ-H3PxKW | bez chladiče | 1P | bez fanu | 11kW | Skladem méně než 5ks | 1 990 Kč | |||
|
LRQ-TH3PxKW | s chladičem | 3P | s fanem | 8kW | Není skladem Sledovat dostupnost | 2 950 Kč | Poptávka | ||
|
LRQ-TH3PxKW | s chladičem | 3P | s fanem | 15kW | Skladem méně než 5ks | 3 350 Kč | |||
| Další | ||||||||||

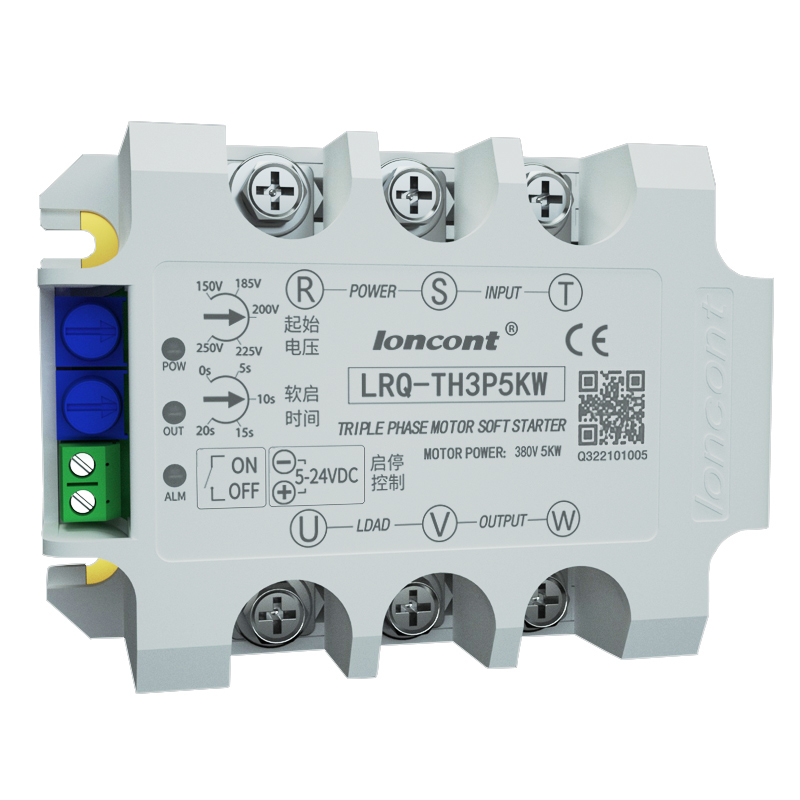

LRQ, kompaktní řada softstartérů, 1-fázový / 3-fázový s výkonem až 22 kW
Čas měkkého startu lze nastavit až na 20 sekund (čas stoupání se vztahuje na hodnotu nastavení měkkého startu na napětí 380V). Počáteční napětí je 150-250V a lze ho pomalu nastavit na hodnotu 380V.

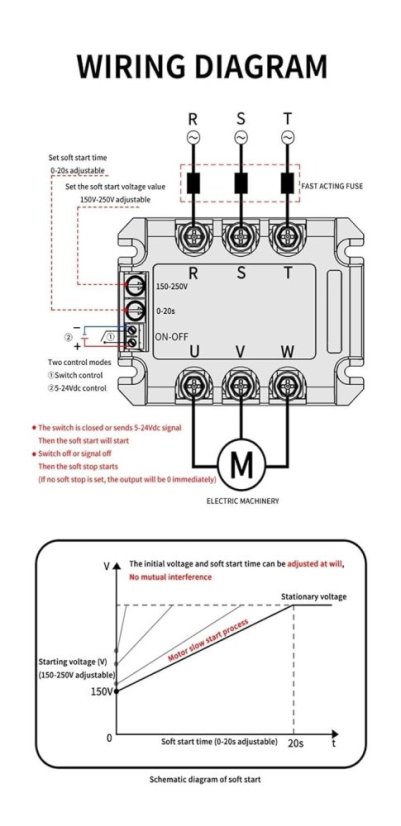

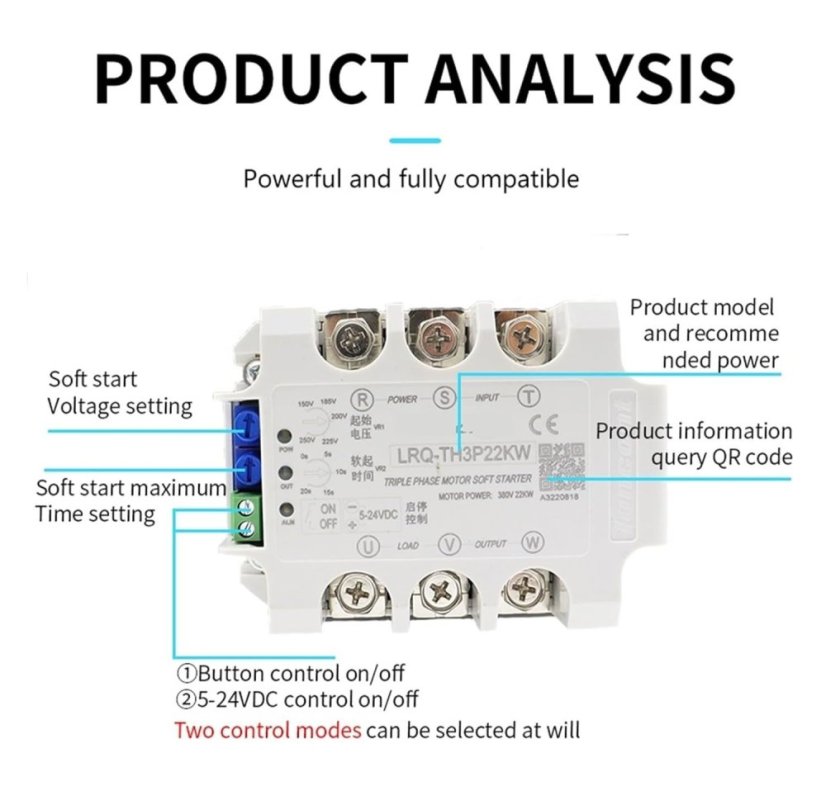

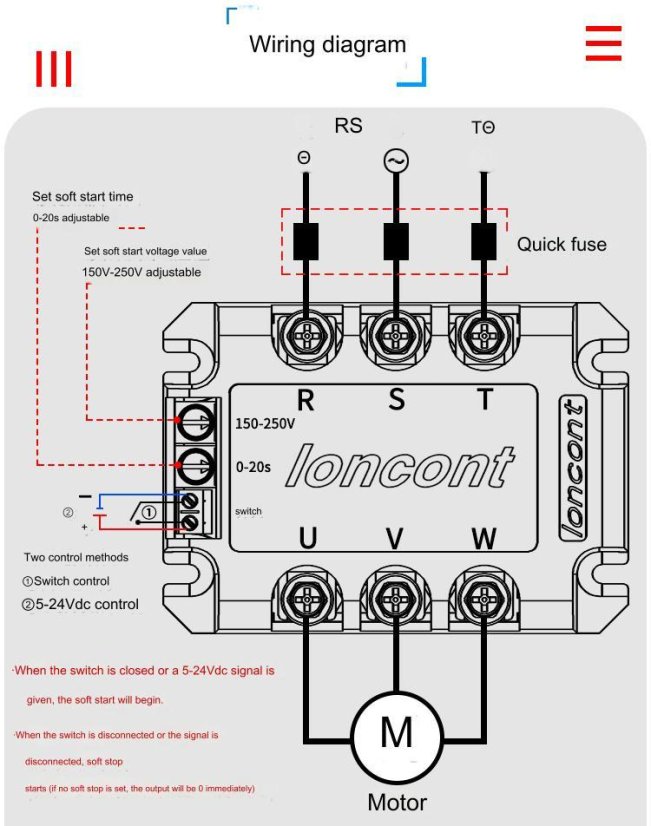

Tři způsoby, jak lze tento model použít:
- Když je ovládací konektor modulu otevřen nebo uzavřen, je hlavní napájení přivedeno a měkký start začíná.
- Když je hlavní obvod napájen, je řízen kontakty ovládacího konektoru modulu. Pokud jsou uzavřeny, začíná měkký start.
- Když je hlavní obvod napájen, je řízen kontakty ovládacího konektoru modulu. Pokud je přiveden signál 5-24Vdc, začíná měkký start.
Programy zahrnuté v trojfázovém softstartovém modulu:
- Funkce ochrany před ztrátou fáze
- Funkce ochrany před přehřátím
- Funkce měkkého startu
- Funkce měkkého zastavení (měkké zastavení lze nastavit na 0, na hodnotu měkkého startu nebo vypnout)
- Funkce ochrany před pořadím fází (lze zapnout nebo vypnout)
Obě funkce 4 a 5 lze vypnout.
- Existuje měkký start, měkké zastavení (na počáteční hodnotu nebo 0) a ochrana před pořadím fází.
- Existuje měkký start a měkké zastavení (na počáteční hodnotu nebo 0) a žádná ochrana před pořadím fází.
- S měkkým startem, žádným měkkým zastavením a ochranou před pořadím fází
- S měkkým startem, žádným měkkým zastavením a bez ochrany před pořadím fází
Modul má celkem 6 stavů, které lze libovolně nastavit, což je flexibilní a výkonné.
Počáteční stav je: s měkkým startem, bez měkkého zastavení a bez ochrany proti pořadí fází. Například: Pokud je stav modulu nastaven na měkké zastavení na hodnotu 0, existuje ochrana proti pořadí fází a oba potenciometry jsou otočeny na odpovídající pozice 150V a 20s. V tomto okamžiku je hlavní obvod napájen, ovládací spínač je uzavřen (nebo je dodáno 5-24Vdc) a výstupní napětí modulu se pomalu zvyšuje z 150V na 380V po dobu 20 sekund. Pokud je konec ovládání odpojen (nebo je odpojeno 5-24Vdc), výstupní napětí modulu se pomalu snižuje z 380V na 0V po dobu 20 sekund. (Pokud je nastavení měkkého zastavení na zastavení na hodnotu měkkého startu, výstupní napětí modulu se pomalu snižuje z 380V na 150V po dobu 20 sekund a pak se okamžitě vypne).
Pravidla pro výběr modelu softstartéru: Vyberte typ podle skutečného výkonu třífázového motoru v poměru 1:1. Příklad: Třífázový ventilátor 380V/5KW Výběr modelu je LRQ-TH3P5KW

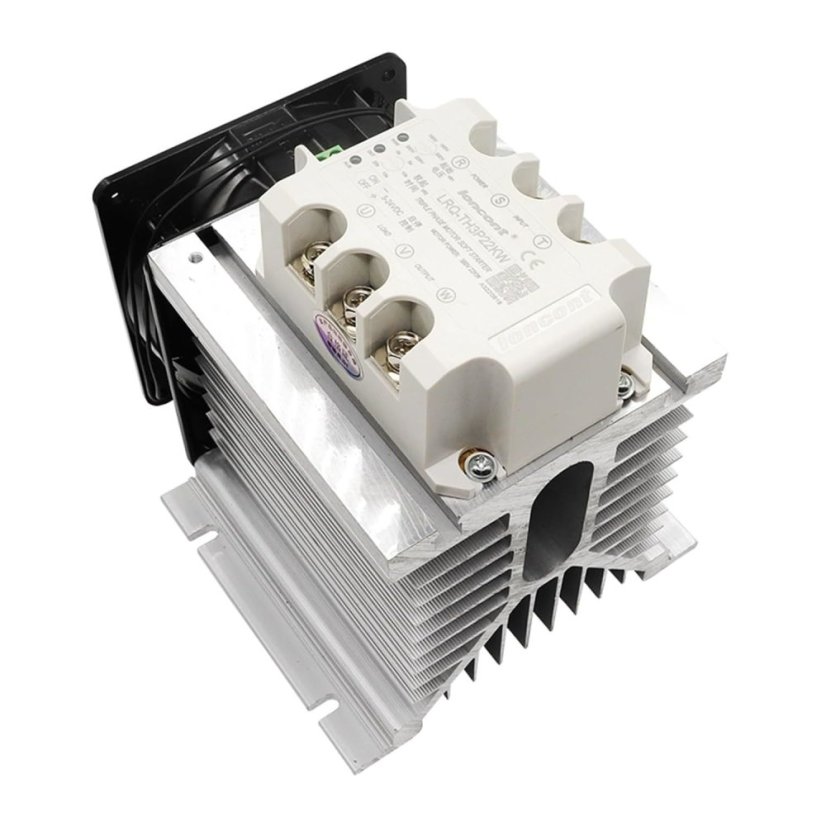

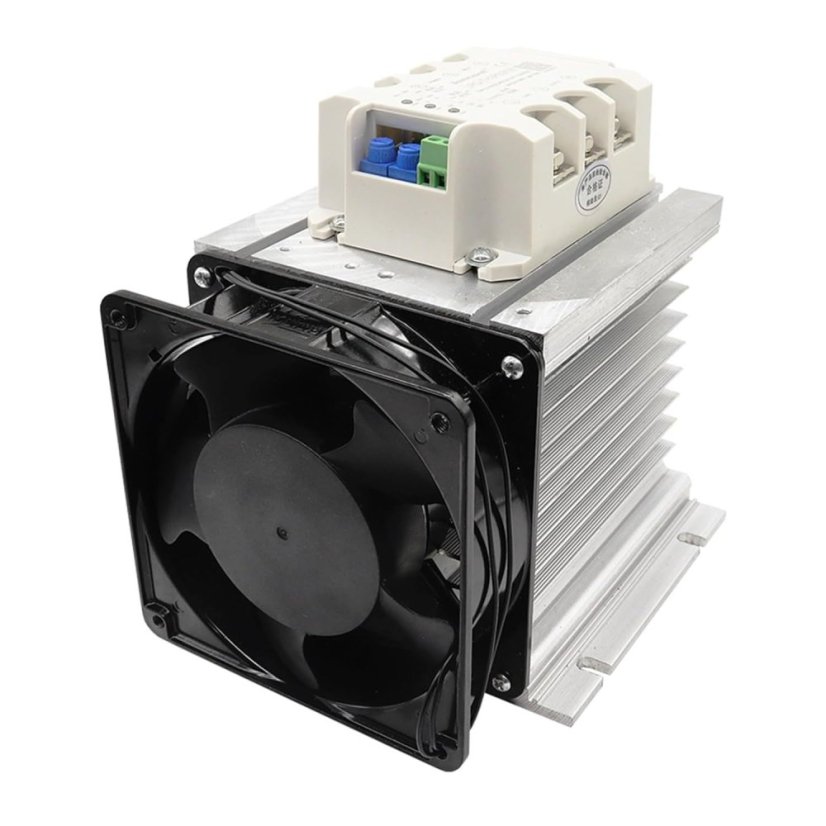

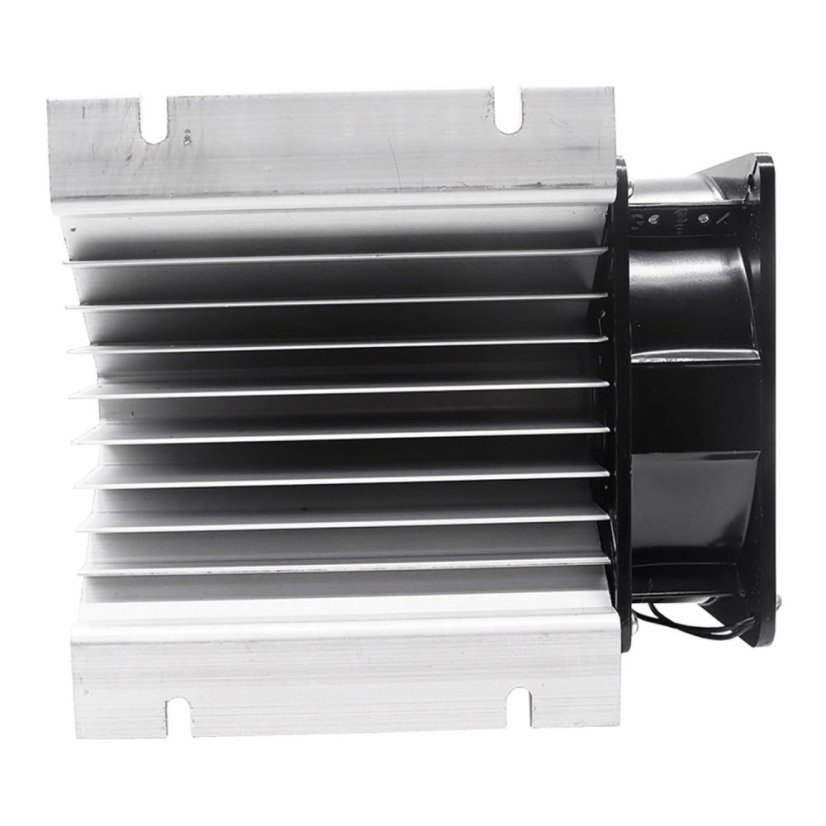

Chlazení: Čísla modelů s H na konci jsou dodávány včetně chladiče. Čísla modelů s H+F obsahují chladič a ventilátor.
Specifikace:
- Model:
- LRQ-H3PxKW - 1-fázový (1P)
- LRQ-TH3PxKW - 3-fázový (3P)
- Maximální zpoždění: 20 sekund
- Režim ovládání: 15-24Vdc
- Režim ovládání: 2 spínací ovládání
- Čas zapnutí: <10ms
- Napěťový pokles ve stavu zapnutí: 2Vac

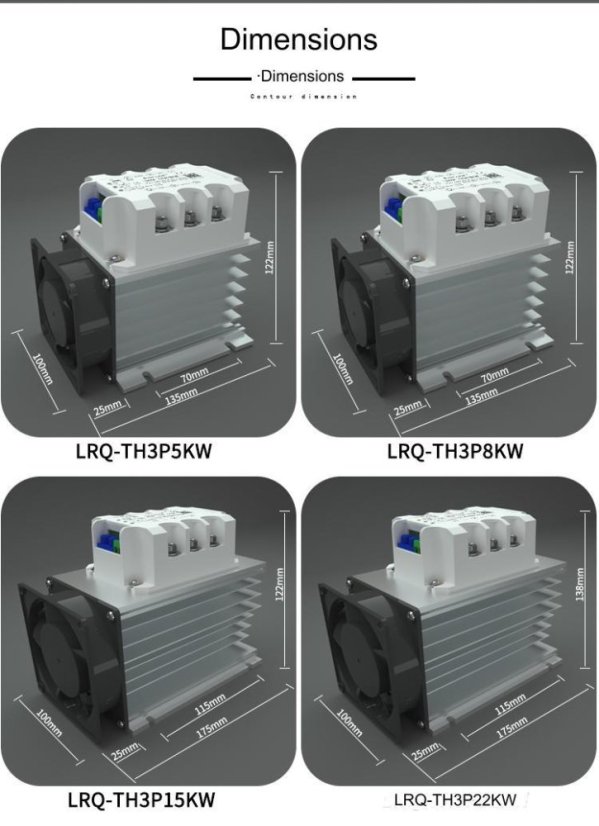

- Rozměry modulu: 105x76x42 mm
Obsah balení:
1x LRQ softstartér
