LS2609x-GT GNSS časovací modul PCIe plnou/poloviční mini kartu

LOCOSYS LS26090-GT a LS26091-GT jsou GNSS moduly zabudované do PCIe plné mini karty nebo PCIe poloviční mini karty. Tyto GNSS moduly jsou poháněné STMicro, poskytují vynikající citlivost a výkon, a to dokonce i v zastavěných oblastech a hustě zalesněném prostředí. Kromě toho se tyto moduly díky USB rozhraní snadno integrují do laptopů.

Tyto moduly podporují různá satelitní uspořádání, včetně GPS, GLONASS, GALILEO a QZSS. Poskytují přesné PPS pro časovací aplikace. Obsahují T-RAIM algoritmus a režim automatického průzkumu polohy. Kromě toho je dostupný 1PPS výstup s pouze jedním viditelným satelitem. Jeho přesné GNSS časování je vhodné pro použití v radiostanicích, femtobuňkách a inteligentních sítích.

Moduly podporují predikci hybridních efemerid, čímž dosahují rychlejšího studeného startu. Jedním z nich je auto-generovaná predikce efemerid (nazývaná EASY), která nevyžaduje síťovou pomoc, ani intervenci hostitelského CPU. Je platná až po dobu 3 dní a čas od času se automaticky upgraduje, když je GNSS modul zapnutý a jsou dostupné satelity. Další je serverově generovaná predikce efemerid (nazývaná EPO), která je získávána z internetového serveru a je platná po dobu až 14 dní. Obě tyto predikce efemerid jsou uložené v palubní flash paměti a dosahují času studeného startu nižšího než 15 vteřin.

Charakteristika:

• USB rozhraní
• MediaTek řešení pro vysokou citlivost
• Podporují GPS, GLONASS, GALILEO, QZSS a NAVIC
• Ovládají SBAS (WAAS, EGNOS, MSAS, GAGAN)
• Podporují 99-kanálový GNSS
• Velmi nízká spotřeba energie
• Rychlý TTFF při nízké úrovni signálu
• Zabudovaný 12 multi-tónový aktivní vypínač rušení
• Volná predikce hybridních efemerid k dosažení rychlého studeného startu
• Zabudovaný záznamník dat
• Frekvence aktualizace (TBR) až do 10 Hz
• ± 11ns high accuracy time pulse (1PPS)
• Vnitřní a vnější vícecestná detekce a kompenzace
• Zabudovaný SAW filtr
• Zabudovaná mikro baterie pro zachování systémových dat pro rychlé přijímání ze satelitu

Specifikace:

• Model:

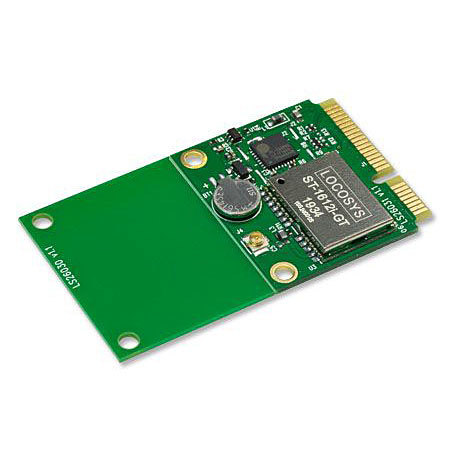

• LS26090-GT - full PCIe card

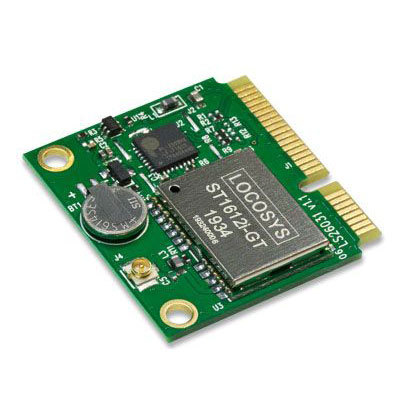

• LS26091-GT - half PCIe card
• Satelitní systém: GPS + GLONASS + GALILEO + QZSS
• Rozhraní: USB
• Vstupní napětí: 3.0V - 3.6V
• Spotřeba energie (mA): 50mA
• VB (uA): 7uA
• Provozní teplota (° C): -40 ~ 85
• Rozměry (mm): PCIe Full / Half Mini Card

Použití:

• 5G Femtocell/Microcell
• 5G routery
• 5G vypínače
• Mikrovlnné předávací stanice
• Finanční síť
• Systém řízení dopravy
• Systém řízení energie
• Průmyslový počítač

LOCOSYS Technology Inc. založená v roce 2005 na Taiwanu poskytuje hardwarové a softwarové služby v rámci Globálního navigačního satelitního systému (GNSS), bezdrátové komunikaci, zabudovaných elektronických systémů pro letectví, automobily a jiné uživatele.
