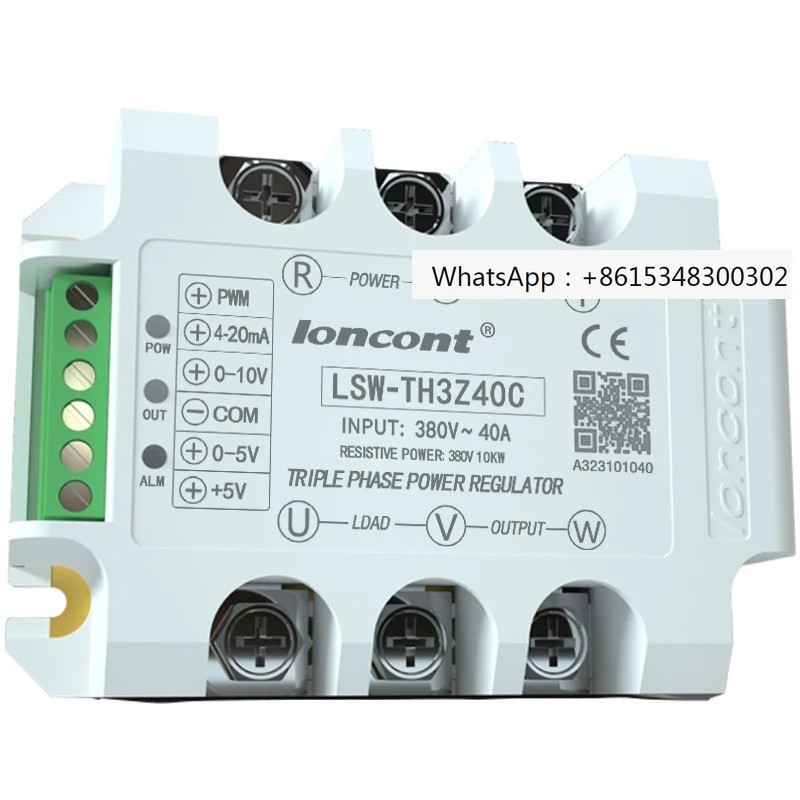

LSW AC regulátor výkonu s nulovým překročením

Regulátor výkonu AC s proměnlivým cyklem (CYC)

Integrované regulátory výkonu řady LSW využívají pokročilou technologii výstupu s nulovým překročením cyklu, což přináší vylepšení oproti tradičním metodám regulace napětí. Proud též zapíná a vypíná podle sinusového průběhu, což zajišťuje stabilní a rovnoměrně rozložený výstupní výkon. Tato technologie zvyšuje přesnost regulace, účinnost, snižuje energetickou spotřebu a opotřebení elektrického zařízení, což ji činí ideální pro průmyslové aplikace elektrického ohřevu.

Dále nabízí různé metody regulace, plamenuvzdorné pouzdro, kompaktní rozměry, tichý provoz a dlouhou životnost. Vestavěný transformátor eliminujte potřebu externího stejnosměrného napájení. Režim CYC zajišťuje minimální harmonické rušení.

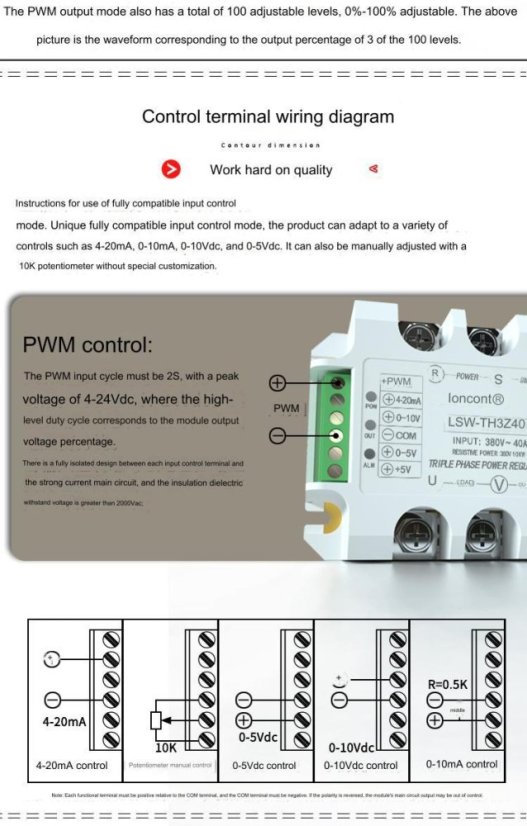

Metody řízení:

• Řízení vstupního napětí (nastavení výkonu): 0-5V, 0-10V
• Řízení vstupního proudu (nastavení výkonu): 4-20mA
• Manuální potenciometrické řízení (nastavení výkonu): 10kΩ
• PWM řízení - Vstupní perioda PWM musí být 25 cyklů a maximální napětí je 4-24Vdc, přičemž vysoká úroveň střídy odpovídá procentuálnímu výstupnímu napětí modulu.
• LED indikátory: POW, OUT, ALM tříbarevné indikátorové světlo

Výstupní parametry:

• Nominální pracovní napětí: 380±10%Vac
• Frekvence sítě: 47-63Hz
• Přechodný proud (jednotýdenní provoz na síti): 800%
• Minimální proud zátěže: 100mA
• Únikový proud ve vypnutém stavu: <10mA
• Statický vzestupný napěťový úbytek dVs/dt: >6200V/µs (zlepšený typ)
• Vzestupná rychlost komutace napětí: dVc/dt>6200V/µs (zlepšený typ)
• Doba odezvy na úpravu: <10ms
• Maximální prodleva vypnutí: <10ms
• Úbytek výstupního napětí ve stavu zapnutí: <1,2Vac

Další parametry:

• Stejnosměrná odolnost vůči průrazu (mezi vstupem, výstupem a externím obvodem) >>2000 Vac
• Izolační odpor (mezi vstupem, výstupem a pouzdrem): 1000 MΩ (500Vdc)
• Pracovní teplota okolí: -40°C až +60°C

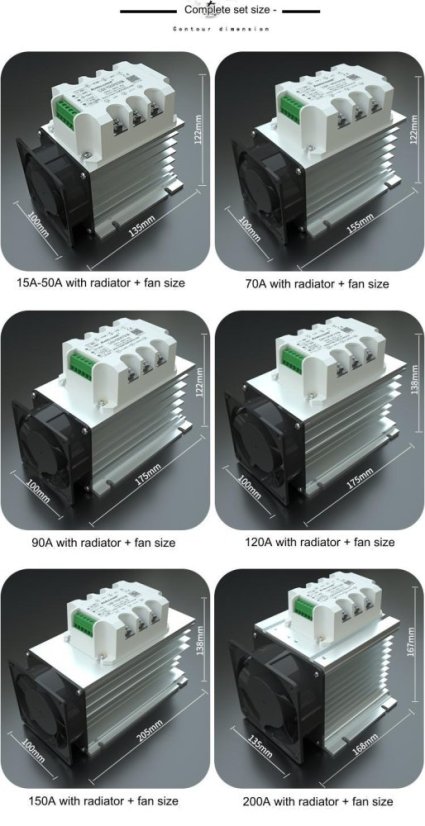

• Chladicí metoda: chladič, chlazení vzduchem ventilátorem
• Metoda ochrany: ochrana proti obrácenému připojení řídících vstupů
• Pracovní napětí ventilátoru: 220Vac

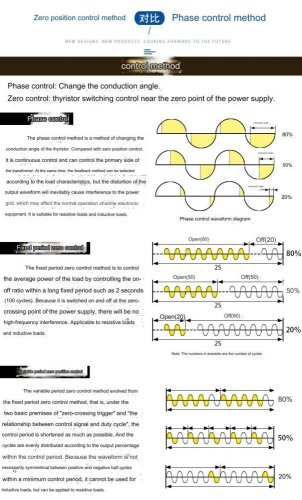

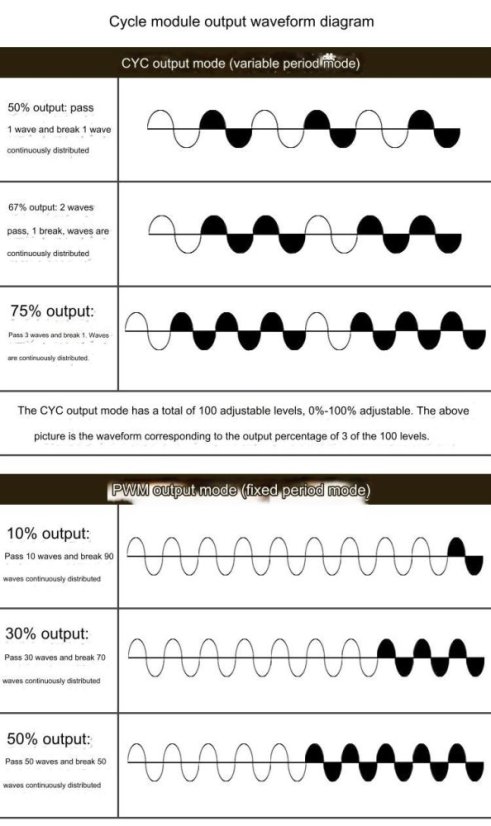

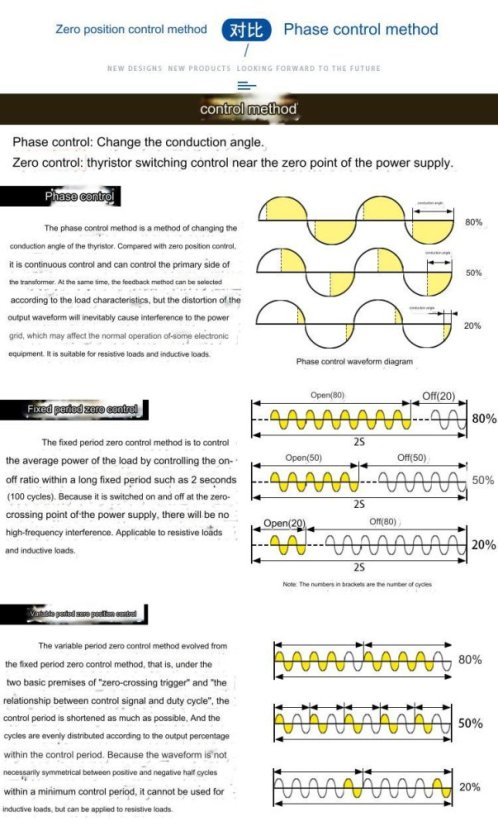

Existují dva režimy řízení: periodické nulové překročení (PWM řízení střídy) a cyklické nulové překročení (CYC regulace proměnlivým cyklem).
