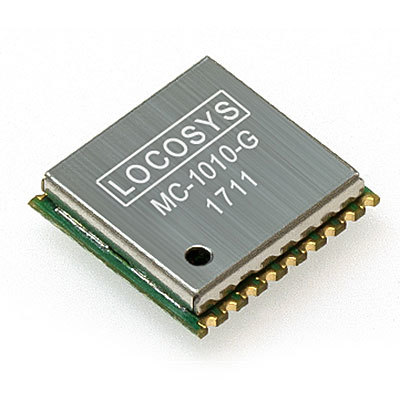

MC-1010-G samostatný GNSS modul EVK

LOCOSYS MC-1010-G EVK je založen na pokročilé generaci GNSS čipu MediaTek MT3333, zcela samostatném modulu. Tento model podporuje příjem a sledování více satelitních systémů současně, včetně GPS, GLONASS, GALILEO, QZSS a SBAS. Disponuje nízkou energetickou náročností a velmi malým formátem. Nabízí také výbornou citlivost a výkon, i v zastavěných a hustě zalesněných oblastech.

Moduly podporují predikci hybridních efemerid pro rychlejší studený start. Jednou z metod je auto-generovaná predikce efemerid (EASY), která nevyžaduje síťovou pomoc a je platná až 3 dny, pravidelně se aktualizuje při zapnutí modulu a dostupných satelitech. Druhou metodou je serverem generovaná predikce efemerid (EPO), které je platné až 14 dní a vyžaduje internetové připojení. Obě predikce jsou uloženy v palubní flash paměti, což umožňuje studený start za méně než 15 sekund.

Charakteristika:

• MediaTek MT3333 - vysoká citlivost
• 99-kanálový GNSS
• Velmi nízká energetická náročnost
• Rychlý TTFF i při nízké úrovni signálu
• Zabudovaný 12-multi-tonový aktivní rušení
• Volná predikce hybridních efemerid pro rychlý studený start
• Vnitřní a vnější vícecestná detekce a kompenzace
• Zabudovaný záznamník dat
• Frekvence aktualizace až do 10 Hz
• Vysoce přesný časový puls ± 11ns (1PPS)
• Podpora GPS, GLONASS, GALILEO, BEIDOU, QZSS a NAVIC
• Podpora SBAS (WAAS, EGNOS, MSAS, GAGAN)
• Malý formát: 16 x 12.2 x 2.2 mm
• SMD typ se značenými dírami; v souladu s RoHS
• Kvalita dle ISO/TS 16949

Specifikace:

• Model: MC-1010-G EVK
• Vstupní napětí: 3.0V - 4.3V
• Satelitní systém: GPS + GLONASS + GALILEO + QZSS
• Rozhraní: UART
• Spotřeba energie (mA): 20mA
• VB (uA): 7uA
• Provozní teplota (°C): -40 ~ 85
• Rozměry (mm): 16 x 12.2 x 2.2

Použití:

• Osobní polohovací a navigační zařízení
• Automobilová navigace
• Námořní navigace

LOCOSYS Technology Inc., založená v roce 2005 na Taiwanu, poskytuje služby v oblasti GNSS, bezdrátové komunikace a integrovaných elektronických systémů pro letectví a automobilový průmysl. Udržuje silný tým pro vývoj a výzkum v oblasti softwaru a hardwaru pro různé trhy.

Dokumenty:

MC-1010-G GNSS Modul Datasheet_v1.3

Balení obsahuje:

1x deska MC-1010-G EVK
1x GPS/GLONAS anténa
1x USB kabel
