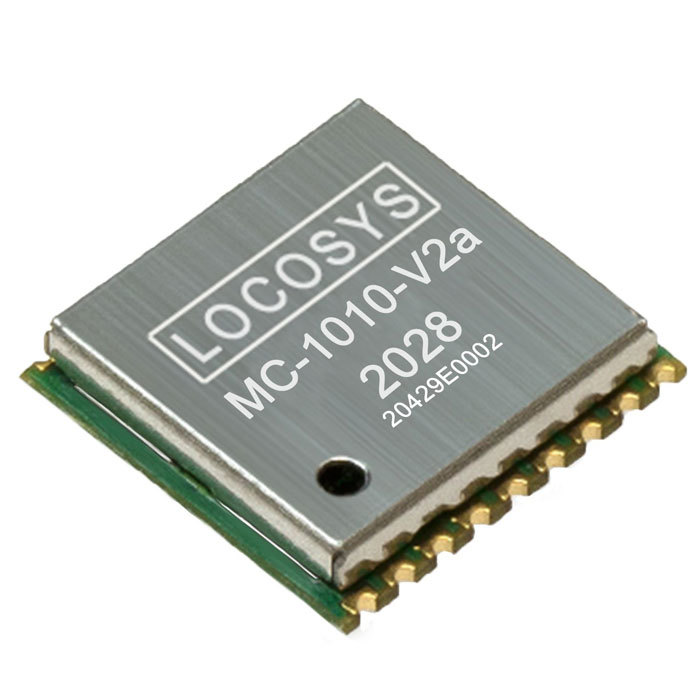

MC-1010-V2x Dvoufrekvenční vícekonstelační GNSS polohovací modul EVK

Řada LOCOSYS MC-1010-Vxx představuje vysoce výkonné dvoufrekvenční GNSS moduly, které dokáží sledovat všechny globální civilní navigační systémy. Uplatňují 12nm proces a efektivní architekturu správy napájení pro nižší spotřebu a vyšší citlivost. Nabízejí současný příjem signálů pásem L1 a L5 pro eliminaci vícecestného zpoždění a dosahují vynikající polohovací přesnosti.

Moduly podporují predikci hybridních efemerid pro rychlejší studený start. Obsahují auto-generovanou predikci efemerid (EASY), která nevyžaduje síťovou podporu ani zásah hostitelského CPU. Tato predikce platí až tři dny a pravidelně se automaticky aktualizuje, když je GNSS modul aktivován a satelity jsou dostupné. Další predikce, serverově generovaná (EPO), poskytuje data z webového serveru a platí až 14 dní. Obě predikce jsou uloženy v integrované flash paměti, což snižuje dobu studeného startu pod 15 sekund.

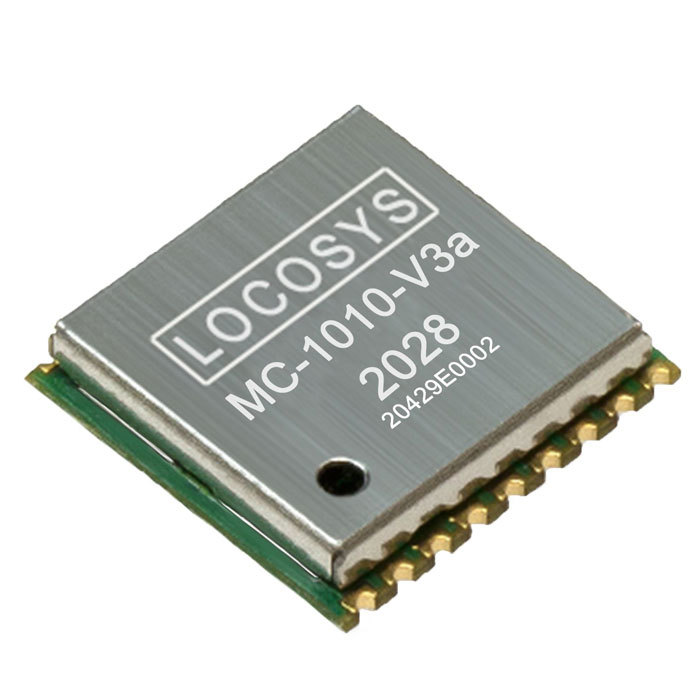

MC-1010-V3x s aktivní anténou splňuje specifikaci citlivosti požadovanou standardem AIS 140, což z něj činí ideální řešení pro zákazníky vyžadující sledovací aplikace v souladu s AIS 140.

Charakteristika:

• Podpora GPS, GLONASS, GALILEO, BEIDOU, QZSS a NAVIC
• Ovládání SBAS (WAAS, EGNOS, MSAS, GAGAN)
• 135 kanálový GNSS
• Velmi nízká spotřeba energie
• Rychlý TTFF i při slabém signálu
• Volná predikce hybridních efemerid pro rychlý studený start
• Frekvence aktualizace (TBR) až 10 Hz
• Velmi přesný časový pulz (PPS) ± 15 ns
• Kontrola kvality IATF 16949
• Kompaktní rozměry 10,1 x 9,7 x 2,2 mm
• SMD typ se značenými dírami; v souladu s RoHS

Specifikace:

• Vstupní napětí:
• +3.3V - MC-1010-V2b/MC-1010-V3b
• +1.8V - MC-1010-V2a/MC-1010-V3a
• Satelitní systém: GPS, GLONASS, BEIDOU, GALILEO, QZSS a NAVIC
• Rozhraní: UART
• Spotřeba energie (mA): 40mA
• Provozní teplota (°C): -40 ~ 85
• Rozměry (mm): 10,1 x 9,7 x 2,2 mm

Použití:

• Osobní polohovací a navigační zařízení
• Automobilová navigace
• Autonomní vozidla (např. AVN/T-BOX/HUD)
• Námořní navigace
• Správa více vozidel/plavidel
• Bezpilotní letouny
• Ruční zařízení
• Sledovací zařízení

LOCOSYS Technology Inc., založená v roce 2005 na Taiwanu, poskytuje hardwarové a softwarové služby v oblasti Globálního navigačního satelitního systému (GNSS), bezdrátové komunikace a embedded elektronických systémů pro letectví a automobily.

Společnost disponuje silným týmem vývojářů a výzkumníků v oblastech softwaru, hardwaru a systémové integrace. Je kvalifikovaným dodavatelem pro prvotřídní a druhotřídní výrobce v automobilovém průmyslu a nabízí řešení a služby pro různé trhy.
