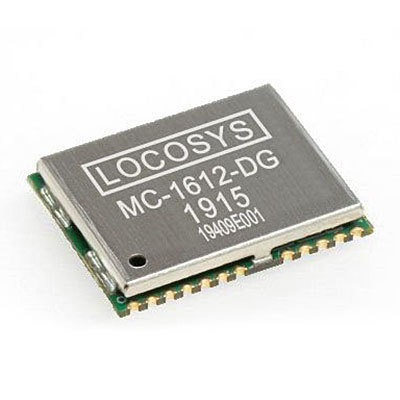

MC-1612-DG GNSS EVK modul s ADR/UDR funkcí automatického přepínání

LOCOSYS MC-1612-DG je jedno-pásmový multi-systém se základním procesorem ARM. Podporuje GPS, GLONASS, BDS, GALILEO, QZSS a SBAS a obsahuje flash paměť, TCXO, RTC krystal, LNA a SAW filtr. Dále je vybaven zabudovanými MEMS senzory (6-osový akcelerometr a gyroskop) a volitelným 1-dírovým tlakový Micro-Electro Mechanical Systems (MEMS) senzorem. Vybavený softwarem DR s pokročilým algoritmem Kalmanova filtru kombinuje data z GNSS a MEMS sensorů s funkcí vážení, závislou na kvalitě signálu GNSS. Tímto způsobem dokáže překonat nepříznivé podmínky pro GNSS v městské zástavbě, tunelech nebo garážích, kde software DR zvyšuje přesnost a vyplňuje mezery. Podporuje třírozměrnou DR, standardní NMEA výstup, včetně výšky a sklonu, a plně podporuje různé požadavky na mapování.

Režim ADR poskytuje velmi přesné polohování a vynikající navigaci s přesností polohování ve skutečném čase 1,5 m a velmi nízkou spotřebou energie. Software integruje data z interních senzorů a externí signály pro rychlost otáčení kola a směr dopředu/dozadu, což zajišťuje vysokou citlivost a přesnost během navigace.

Režim UDR zajistí, že i v oblastech se slabým signálem, jako jsou tunely, městská zástavba a podzemní prostory, modul udrží polohování pomocí zabudovaných MEMS, čímž garantuje schopnost bezproblémového polohování.

Důležité: MC-1612-DG obsahuje oba GNSS/ADR/UDR | 3-v-1 bezproblémové polohování

MC-1612-DG umožňuje plné pokrytí polohování i na místech se slabým signálem a zachovává vysokou kvalitu výstupu pro široké spektrum aplikací i v náročném prostředí. Výhody využití jsou rozmanité, včetně konzistentního výkonu a efektivity polohování, jež překonávají očekávání.

Charakteristika:

• Podporuje GPS, GLONASS, GALILEO, BEIDOU, QZSS
• Ovládá SBAS (WAAS, EGNOS, MSAS, GAGAN)
• Zabudovaný LOCOSYS systém navigace výpočtem (ADR/UDR)
• Zabudovaný MEMS senzor (3-osový gyroskop a 3-osový akcelerometr)
• Podporuje vysokorychlostní aktualizace hrubých dat (až 100 Hz)
• Možnost zabudovaného tlakového senzoru
• Rychlé TTFF při nízké úrovni signálu
• Skvělý proti-rušící výkon
• Automatická konfigurace otáček/rychlosti
• Prenos senzorových dat přes UART port
• Podpora vstupu počítadla ujeté vzdálenosti
• Kompatibilita s automatickou kalibrací ADR/UDR
• Malý tvarový faktor 16 x 12,2 x 2,4 mm
• SMD typ, v souladu s RoHS
• Kontrola kvality IATF 16949

Specifikace:

• Model: MC-1612-DG EVK
• Vstupní napětí: 3.0V - 4.3V
• Satelitní systém: GPS + (GLONASS, GALILEO), BEIDOU a QZSS
• Rozhraní: UART / CAN BUS / USB
• Spotřeba energie (mA): TBD
• VB (uA): TBD
• Provozní teplota (° C): -40 ~ 85
• Rozměry (mm): 16 x 12.2 x 2.4 mm

Použití:

• Autonomní řízení vozidla
• Autonomní vozidlo (ex: AVN/T-BOX/HUD)
• Internet vozidel
• Bezpilotní letadla
• Přesné polohování
• Ruční zařízení
• AGV robotika l systém V2V/V2X
• Geografická měření
• Položky geografického průzkumu
• Sledovací zařízení

LOCOSYS Technology Inc. byla založena v roce 2005 na Taiwanu a poskytuje hardwarové a softwarové služby v rámci GNSS a dalších oborů. Udržuje silný tým vývojářů a výzkumníků a slouží jako kvalifikovaný dodavatel v automobilovém průmyslu.

Dokumenty:

MC-1612-DG_datasheet_v0.83

MC-1612-DG Product Brief

Balení obsahuje:

1x deska MC-1612-DG EVK 1x GPS/GLONASS anténa 1x USB kabel
