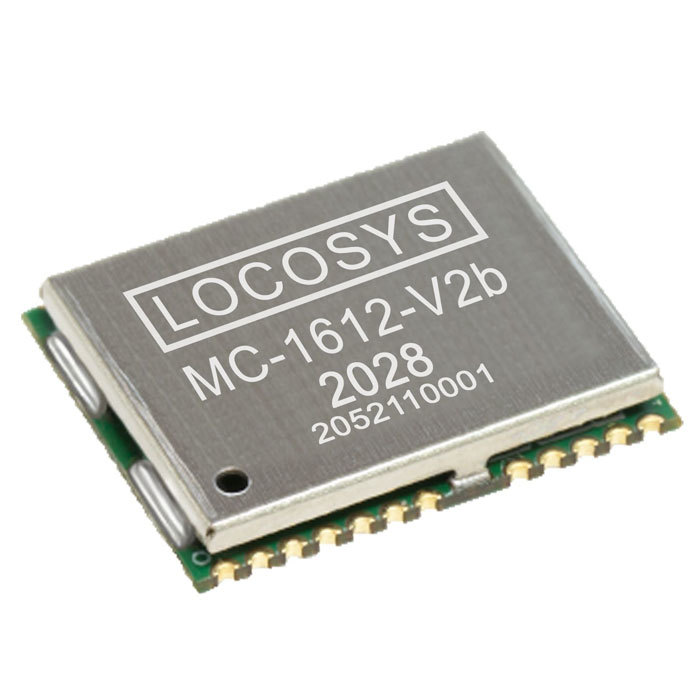

Dvoufrekvenční vícekonstelační GNSS polohovací modul MC-1612-V2b

Řada LOCOSYS MC-1612-Vxx se skládá z vysoce výkonných dvoufrekvenčních GNSS polohovacích modulů, které dokážou sledovat všechny globální civilní navigační systémy. Využívají 12nm proces a integrují efektivní architekturu správy napájení pro nižší spotřebu a vyšší citlivost. Dále poskytují souběžný příjem signálů pásem L1 a L5, čímž zmírňují vícecestné zpoždění a dosahují vynikající polohovací přesnosti.

Moduly podporují predikci hybridních efemerid, což umožňuje rychlejší studený start. Součástí toho je auto-generovaná predikce efemerid (označovaná jako EASY), jež nevyžaduje síťovou pomoc ani zásah hostitelského CPU. Je platná po dobu až 3 dní a pravidelně se automaticky aktualizuje, když je GNSS modul zapnutý a dostupní satelity. Dalším typem je serverově generovaná predikce efemerid (označována jako EPO), získávaná z internetového serveru, platná po dobu až 14 dní. Obě predikce efemerid jsou uloženy v palubní flash paměti a umožňují studený start za méně než 15 vteřin.

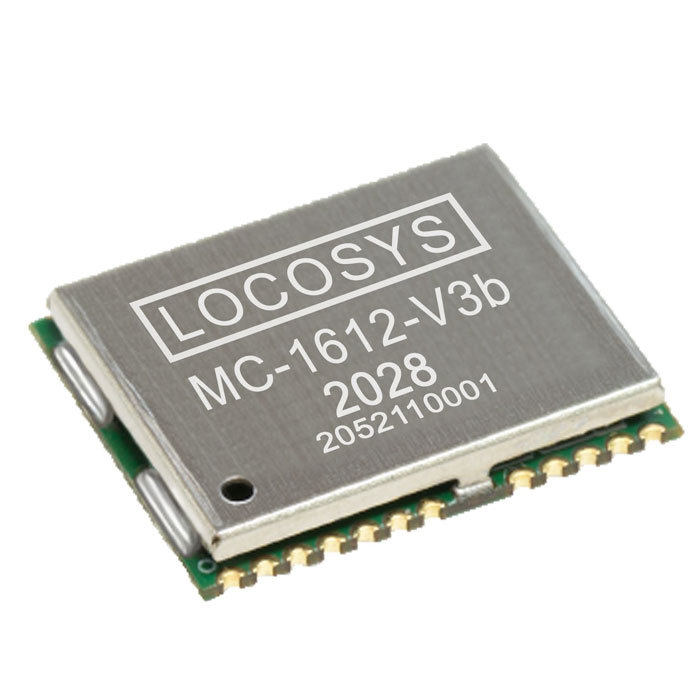

RF přední konec MC-1612-V3b je speciálně navržen tak, aby vyhovoval specifikacím citlivosti odpovídajícím standardu AIS 140. Je to nejlepší řešení pro zákazníky, kteří navrhují sledovací aplikace v souladu s AIS 140.

Charakteristika:

• Podpora pro GPS, GLONASS, GALILEO, BEIDOU, QZSS a NAVIC
• Ovládání SBAS (WAAS, EGNOS, MSAS, GAGAN)
• Podpora 135-kanálového GNSS
• Velmi nízká spotřeba energie
• Rychlý TTFF při nízké úrovni signálu
• Bezplatná predikce hybridních efemerid pro rychlý studený start
• Frekvence aktualizace (TBR) až 10 Hz
• Extrémně přesný časový pulz (PPS) ± 15 ns
• Kontrola kvality podle IATF 16949
• Malý formát 16 x 12,2 x 2,4 mm
• SMD typ se značenými dírami; v souladu s RoHS

Specifikace:

• Model: MC-1612-V2b/MC-1612-V3b
• Vstupní napětí: +3.3V
• Satelitní systém: GPS, GLONASS, BEIDOU, GALILEO, QZSS a NAVIC
• Rozhraní: UART
• Spotřeba energie (mA): 40mA
• Provozní teplota (°C): -40 ~ 85
• Rozměry (mm): 16 x 12,2 x 2,4 mm

Použití:

• Osobní polohovací a navigační zařízení
• Automobilová navigace
• Námořní navigace

LOCOSYS Technology Inc., založená v roce 2005 na Taiwanu, poskytuje hardwarové a softwarové služby v rámci Globálního navigačního satelitního systému (GNSS), bezdrátové komunikace a zabudovaných elektronických systémů pro letectví, automobily a další uživatele.

LOCOSYS Technology udržuje silný vývojový a výzkumný tým pro software, hardware a systémovou integraci. Společnost je kvalifikovaným dodavatelem pro výrobce 1. a 2. úrovně v automobilovém průmyslu a poskytuje řešení a služby pro rozmanité trhy.

Dokumenty:

MC-1612-Vxx_datasheet_v0.4
EDM-Sub-meter
