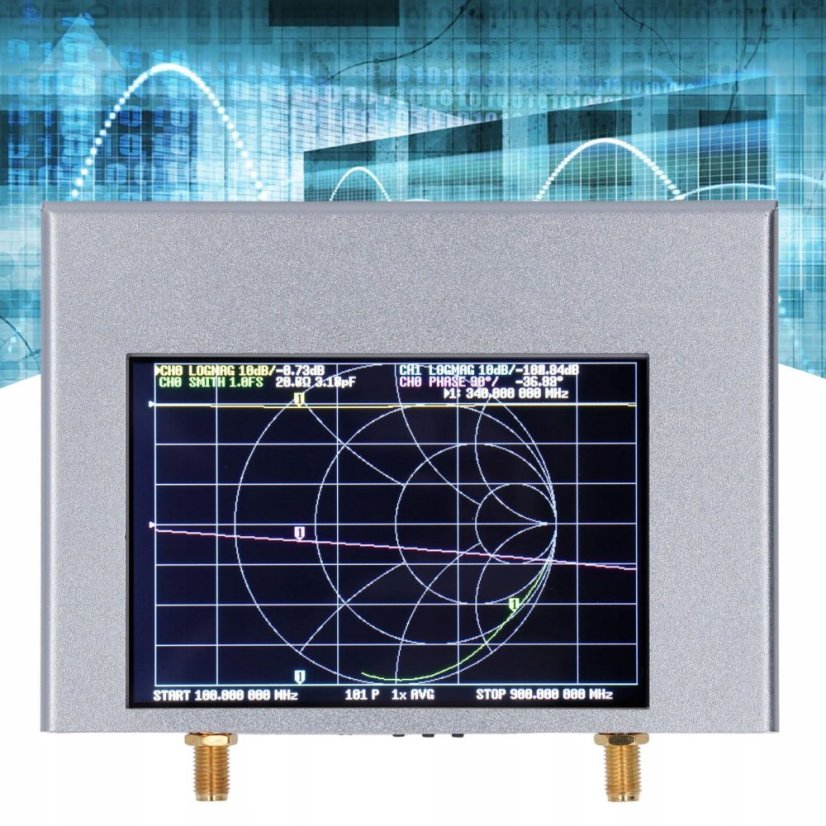

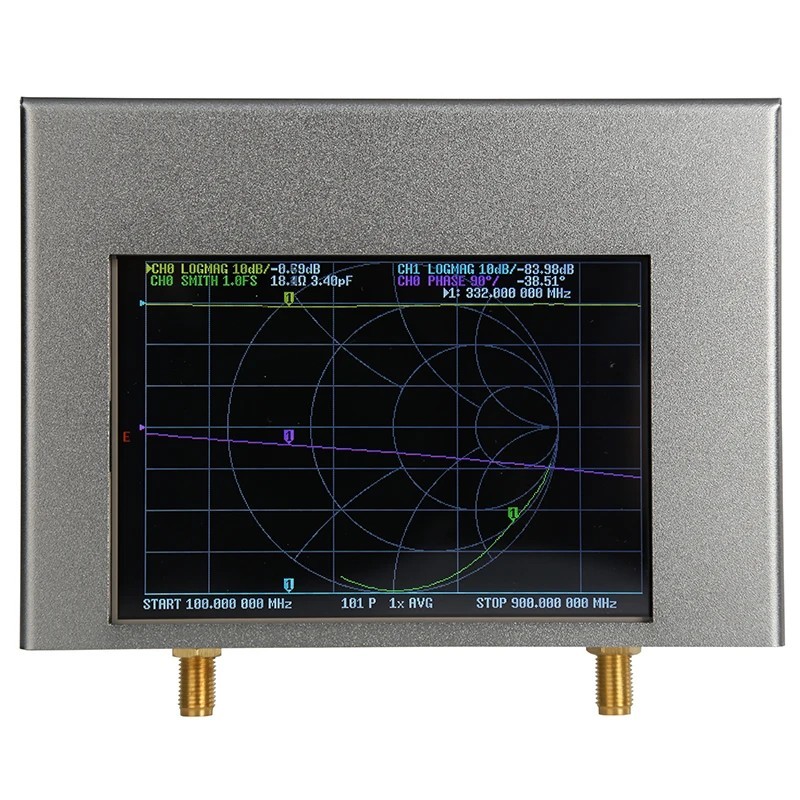

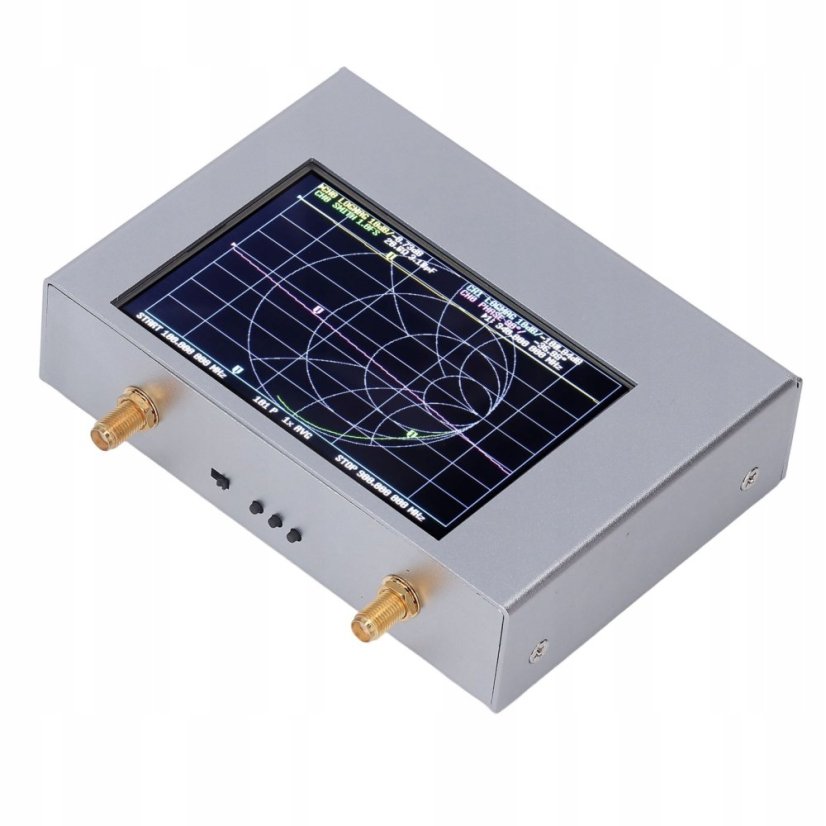

NanoVNA V2 (S-A-A-2) je 4,4 GHz vektorový síťový analyzátor (VNA) schopný měřit antény, filtry, duplexory a zesilovače. Aby se překonaly hardwarové limity starší generace V1, původní vývojáři NanoVNA spolupracovali s RF inženýry a založili NanoRFE, aby vytvořili V2 jako zcela novou architekturu od základu.

V2 Plus4 je nejnovější design, který řeší problémy s driftem a linearitou starších verzí. Používá novou architekturu VNA-R s kompenzací teplotního driftu a sníženou vzájemnou vazbou, díky čemuž nevykazuje viditelný drift za všech vnitřních podmínek.

Oproti starším NanoVNA V1 a klonům na trhu V2 Plus4 / Plus4 Pro nepoužívají harmonické pro měření, což výrazně zlepšuje výkon, dosahuje o 90 % nižšího šumu stopy a je jediným levným VNA, který poskytuje vysoce opakovatelná a spolehlivá měření srovnatelná s profesionálními přístroji. Široký frekvenční rozsah pokrývá běžná pásma mobilních sítí, Wi-Fi, IoT, stejně jako amatérská pásma HF, VHF a UHF.

Zařízení NanoRFE jsou přímo podporována sjednoceným původním vývojovým týmem, což zaručuje autentický hardware a spolehlivý výkon.

Hlavní vlastnosti (společné pro obě varianty)

• Prakticky žádný viditelný drift – kalibrace vydrží více než 3 měsíce (oproti méně než 30 minutám u jiných levných VNA)
• Nejnižší šum měření díky použití RF komponent a továrnímu ladění
• Vylepšené stínění a celohliníkové pouzdro zvyšuje dynamický rozsah
• Export S-parametrů, vlastní parametry kalibračních sad a pokročilé metody kalibrace (software NanoVNA-QT)
• Měření TDR / v časové doméně pro testování délky kabelů a nespojitostí
• Vylepšený USB protokol umožňuje plně rychlé streamování naměřených dat do PC
• Prodáváno a udržováno původními tvůrci – zaručuje autentický hardware, přísnou kontrolu kvality a pokračující aktualizace softwaru
• Podpora standardní baterie 18650 (plochý vršek, nechráněná, 3,6 V Li-ion, 3200 mAh) nebo pouze USB napájení
• Vestavěná ochrana baterie a nabíjecí obvod

Varianty produktu

• Standard – NanoVNA V2 Plus4
• Pro – NanoVNA V2 Plus4 Pro (s nastavitelným IF filtrem pro vyšší SNR a měření krystalů)

 Specifikace:

• Frekvenční rozsah: 50 kHz – 4,4 GHz (V2 Plus4 a V2 Plus4 Pro)
• Frekvenční rozlišení: 0,01 MHz (všechny verze)
• Systémový dynamický rozsah (kalibrováno):
  • V2 Plus4: 90 dB (AVG=20, 1 GHz), 80 dB (AVG=5, 3 GHz)
  • V2 Plus4 Pro: 96 dB (BW=1,6 kHz, AVG=20, 1 GHz), 90 dB (BW=1,6 kHz, AVG=5, 1 GHz), 80 dB (BW=4,7 kHz, AVG=5, 3 GHz)
• Šumová podlaha S11 (kalibrováno): -50 dB (f < 1,5 GHz), -40 dB (f < 3 GHz)
• Absolutní max. vstupní výkon na portu 1 / portu 2:  +20 dBm/≤ 0 až +10 dBm pro normální měření
• Počet bodů sweepu: 1 – 1024 bodů (s NanoVNA-QT). Více bodů (až 65535) možné podle výkonu PC
• Čas sweepu:
  • V2 Plus4: 0,25 s (výchozí nastavení)
  • V2 Plus4 Pro: 0,16 s (výchozí nastavení, BW=10 kHz)
• Napájení: USB, 4,6 V – 5,5 V
• Odebíraný proud: 500 mA typ (bez nabíjení)
• Nabíjecí proud baterie: 1,2 A typ
• Kapacita baterie: 3200 mAh (V2 Plus4 a V2 Plus4 Pro)
• Provozní teplota: 0 °C – 45 °C (dle návrhu)
• Teplota při nabíjení baterie: 10 °C – 45 °C

Poznámka: NanoVNA V2 Plus4 Pro umožňuje měření krystalů díky nastavitelné šířce pásma. Ostatní hardwarové verze to nedokážou kvůli rychlému přepínání testovacího signálu.

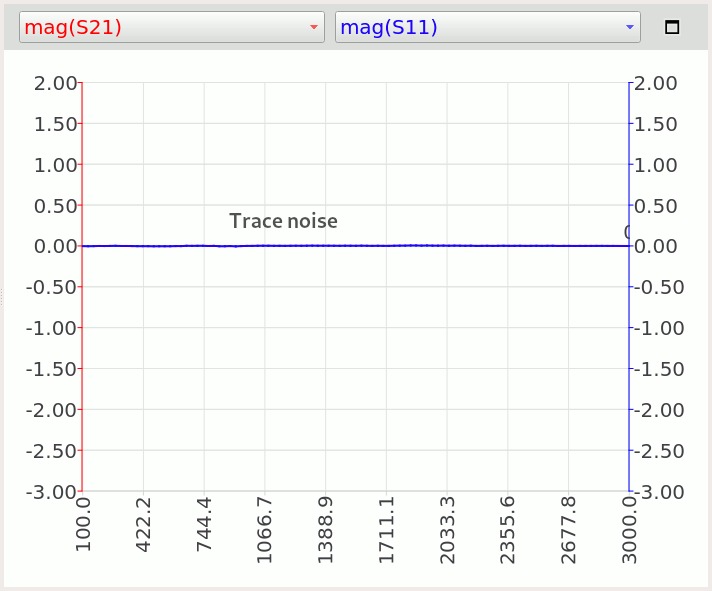

Dosažitelný výkon (V2 Plus4 Pro, kalibrovaný, IFBW=0,8kHz, AVG=20)

Srovnání měření originální NanoVNA V2 vs klony

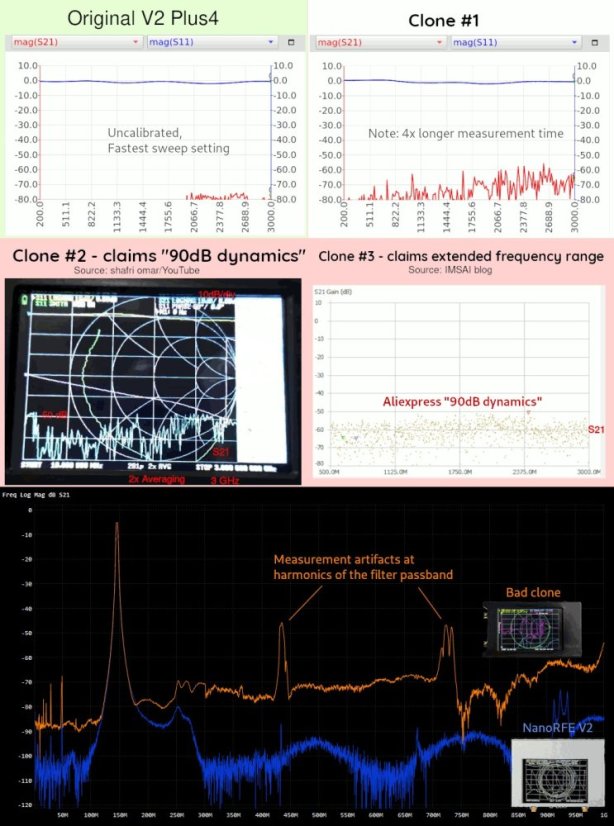

Klony jsou založeny na dřívějších konstrukcích určených buď pro 1 GHz nebo 3 GHz a někteří se pokusili rozšířit frekvenční rozsah pomocí harmonických, aniž by rozuměli návrhu. Navíc někteří výrobci nahradili generické díly, což výrazně zhoršilo stopový šum.

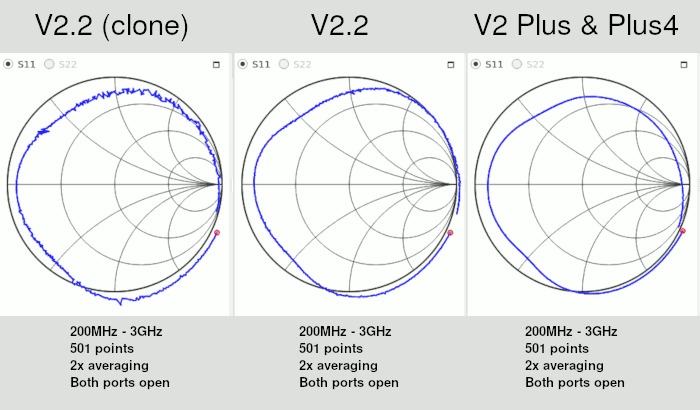

Výkon klonů NanoVNA V2.2 začíná klesat před 2 GHz a nesplnil by standardní požadavky na kontrolu kvality pro nejstarší verzi 3 GHz V2.2:

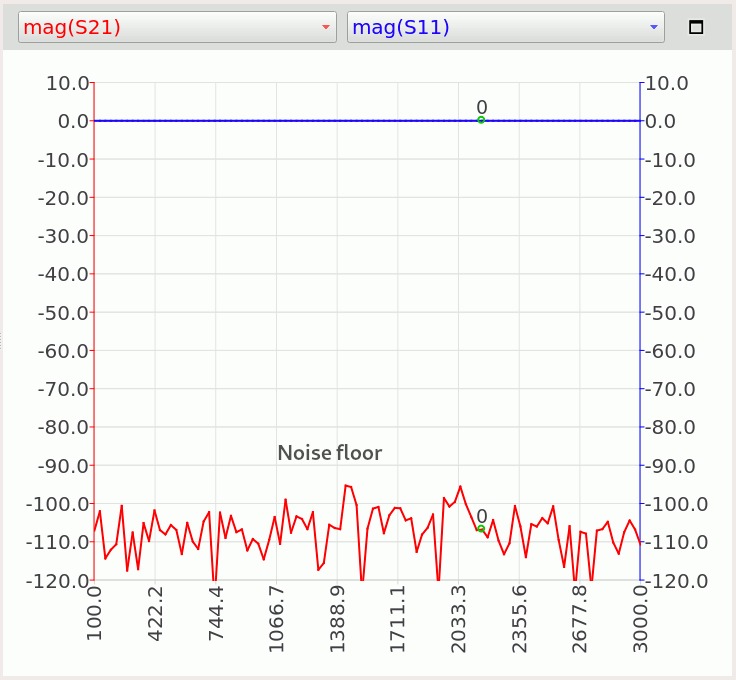

Poznámka: Výše uvedené grafy jsou nekalibrované, aby zobrazovaly množství šumu nezpracovaných dat z hardwaru.

Některé klony NanoVNA používají harmonické k zveličení frekvenčního rozsahu, což poskytuje nesprávná měření, protože silný základní signál v přijímači vytváří rušení na harmonické frekvenci, což poskytuje stabilní, ale nesprávné měření. Tyto klony se obvykle dodávají v plastovém pouzdře, aby se ušetřily náklady.

Pokud je potřeba VNA s vyšší frekvencí, viz VNA6000.

Všechny klony jsou založeny na starším designu V2.2, který, pokud je dobře replikován, může dosáhnout pouze 60dB dynamického rozsahu při 3GHz. Jakékoli klony inzerující vyšší výkon přehánějí specifikace a pravděpodobně fungují hůře.

Srovnání měření NanoVNA V2 vs profesionální VNA

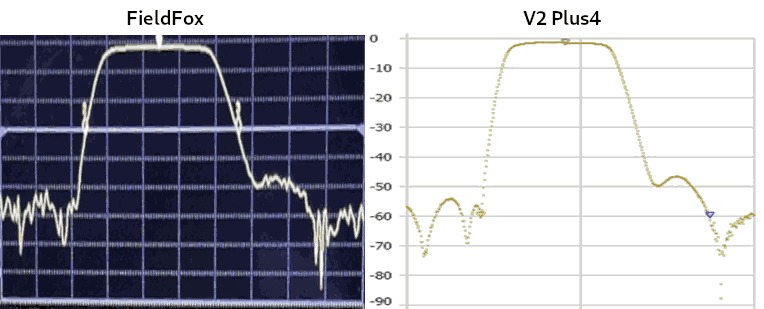

Srovnání s FieldFoxem:

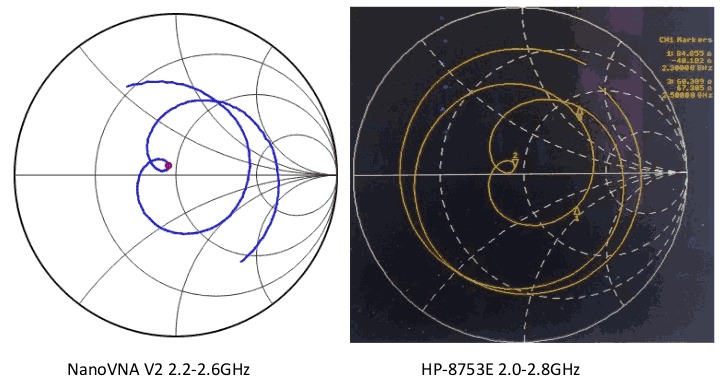

Srovnání s HP-8753E:

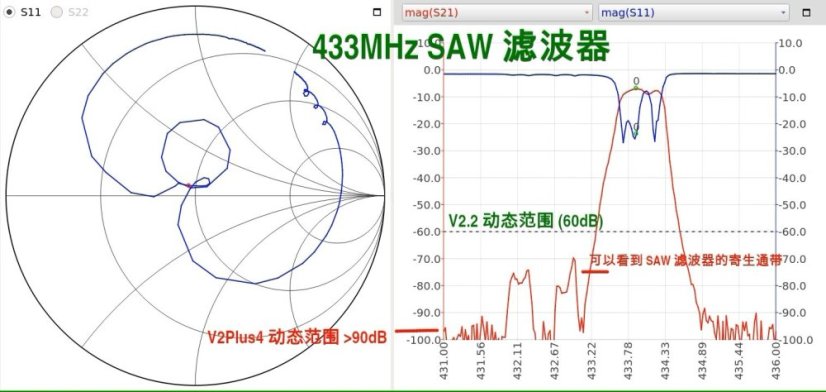

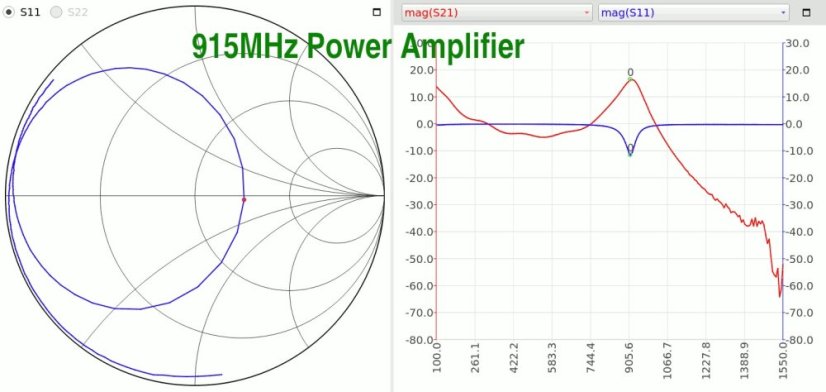

Abyste získali představu o tom, jaký druh šumu měření je dosažitelný, uvádíme několik ukázkových měření, která jsme provedli z kaskádového filtru SAW a výkonového zesilovače pomocí NanoVNA V2 Plus4 (kliknutím na obrázky je zobrazíte v plné velikosti):

Jak používat NanoVNA V2

Základy VNA

VNA (vektorový síťový analyzátor) měří frekvenčně závislý odražený a vysílaný výkon vysokofrekvenční sítě (RF Network).

NanoVNA měří následující:

• Koeficient odrazu: S11
• Koeficient prostupu: S21

Použitím naměřených dat může NanoVNA vypočítat následující parametry:

• Návratová ztráta
• Ztráta vložení
• Komplexní impedance
• Odpor
• Reaktance
• SWR

Požadované komponenty

Chcete-li použít NanoVNA pro měření jednoho portu (např. analýzu antén), budete potřebovat následující:

• Hlavní jednotka NanoVNA
• SMA koaxiální kabel, samec - samec
• Kalibrační sada SOLT: Short, Open a Load

Provádění měření

Základní ovládání a struktura menu V2 je velmi podobná původnímu NanoVNA.

• Nakonfigurujte rozsah frekvence měření:

Zvolte STIMULUS > START a STIMULUS > STOP.

• Kalibrovat:

1. Vstupte do nabídky CAL a připojte kabel SMA samec k portu NanoVNA 1.
2. Připojte standard OPEN ke kabelu a zvolte položku nabídky "OPEN". Počkejte, až se nabídka zvýrazní.
3. Připojte standard SHORT ke kabelu a vyberte položku nabídky "SHORT". Počkejte, až se nabídka zvýrazní.
4. Připojte standard LOAD ke kabelu a zvolte položku nabídky "LOAD". Počkejte, až se nabídka zvýrazní.
5. Zvolte "APPLY". Kalibrace je nyní aktivní a můžete začít provádět měření.
6. Poznámka: na hardwaru NanoVNA V2 Plus4 a novějším se kalibrace izolace provádí automaticky během kroků OPEN a LOAD a neexistuje žádný samostatný krok kalibrace IZOLACE.

Podrobnější popis metod kalibrace a možností měření dostupných v NanoVNA V2 naleznete v uživatelských příručkách níže.

Dokumentace

Uživatelské příručky:

Mapy menu:

Stáhnout firmware

Pro vydání firmwaru navštivte stránku verzí hardwaru, která uvádí nejnovější stabilní verze firmwaru pro každý variant hardwaru NanoVNA.

K dispozici jsou také experimentální verze firmwaru na stahování.

Jednotlivé zdroje firmwaru jsou na https://github.com/nanovna-v2/NanoVNA2-firmware

Software

Podívejte se na stahování softwaru.

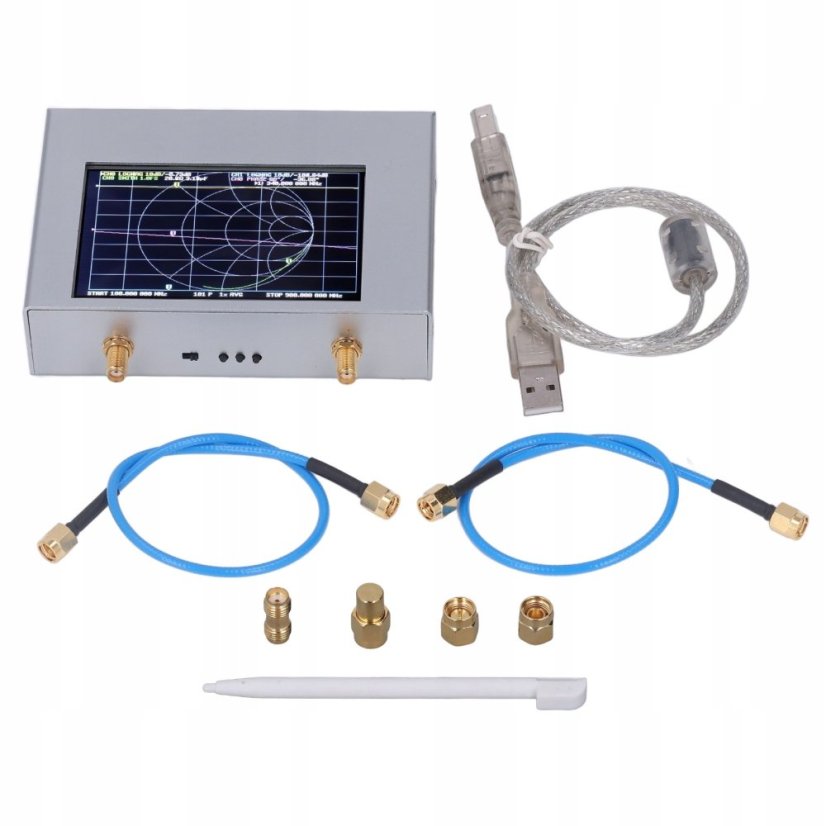

Obsah balení:
