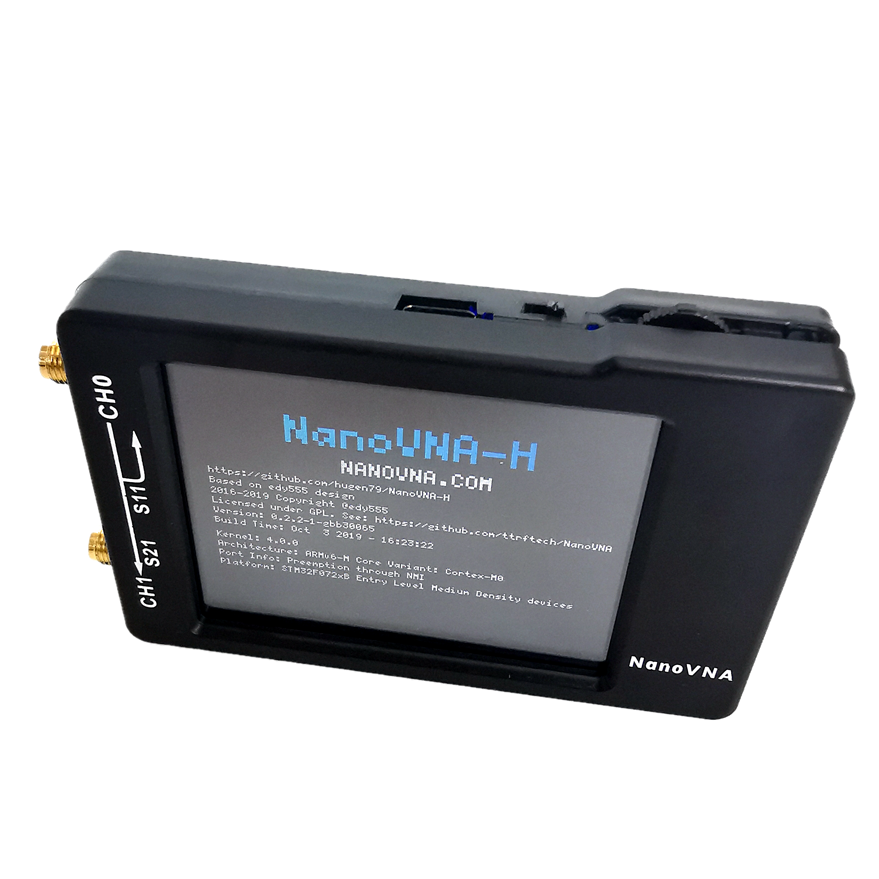

NanoVNA-H - přenosný vektorový síťový analyzátor, 50kHz-900MHz+

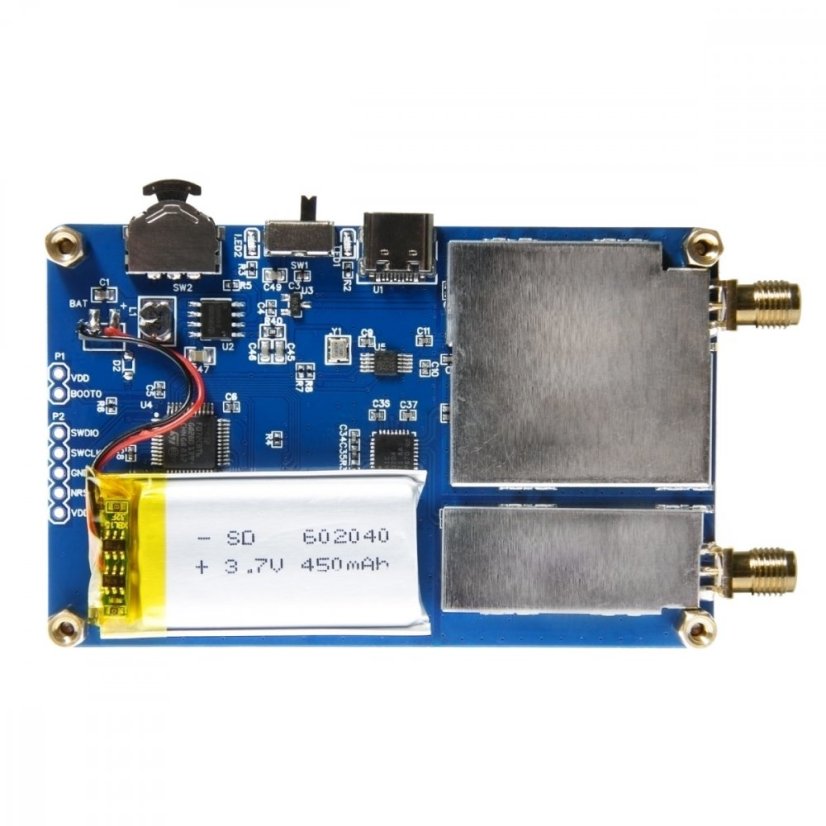

Souprava NanoVNA-H zahrnuje open-hardware vektorový síťový analyzátor vyvinutý ttrftech (GitHub), který umožňuje snadné testování většiny RF zařízení. Část všech výnosů z prodeje této soupravy je přidělována týmu ttrftech pro další rozvoj NanoVNA. RF sekce jsou EMI stíněné, což snižuje potenciální rušení a zlepšuje přesnost přístroje.

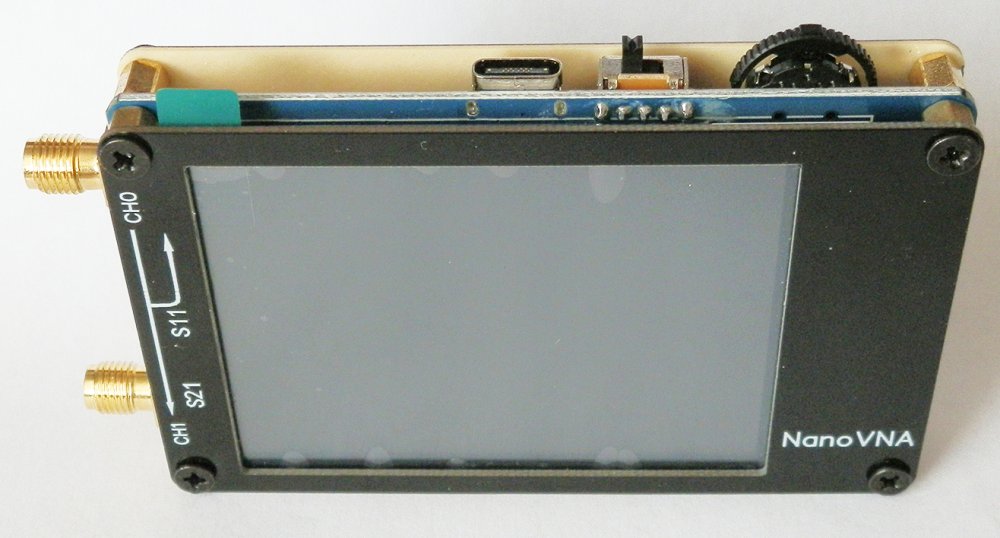

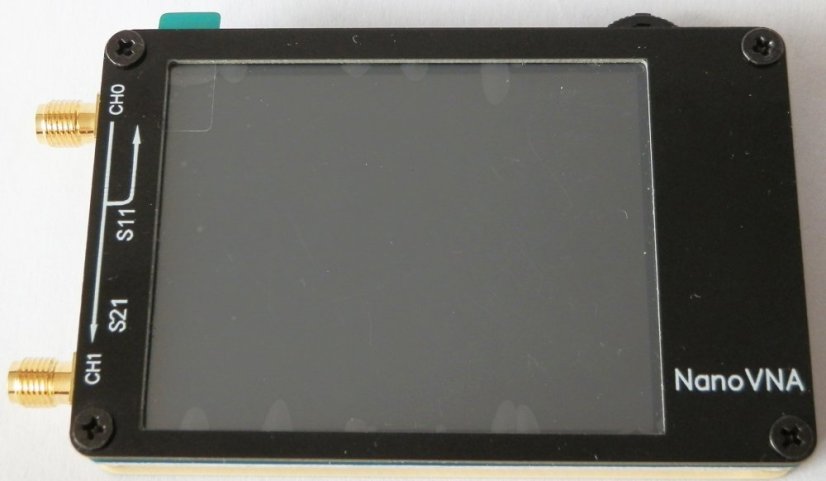

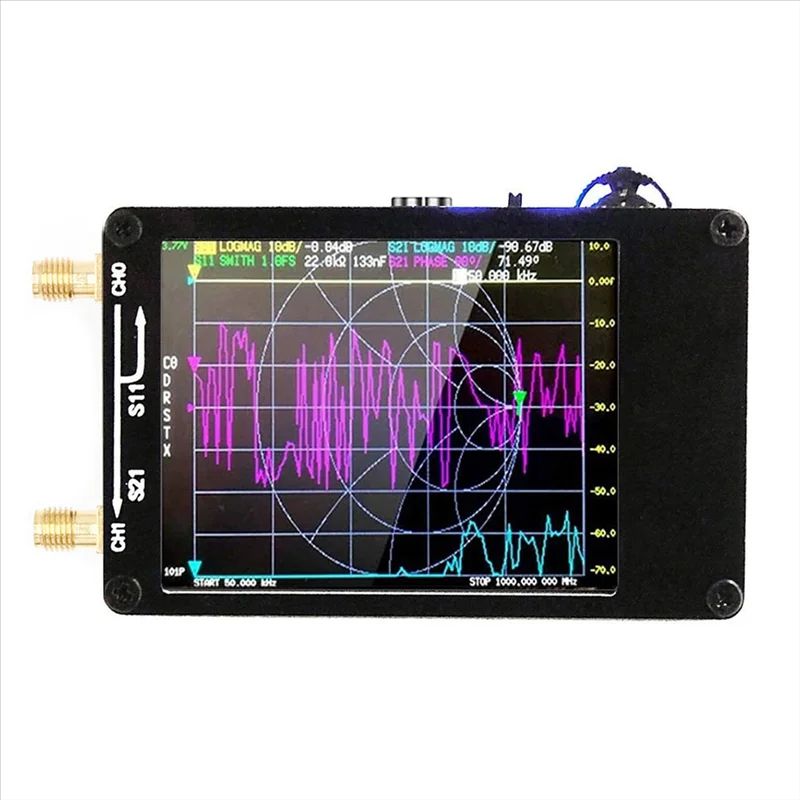

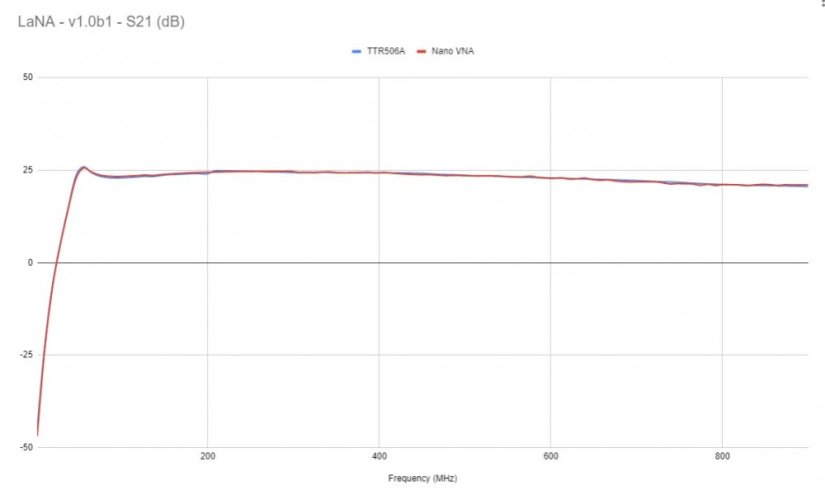

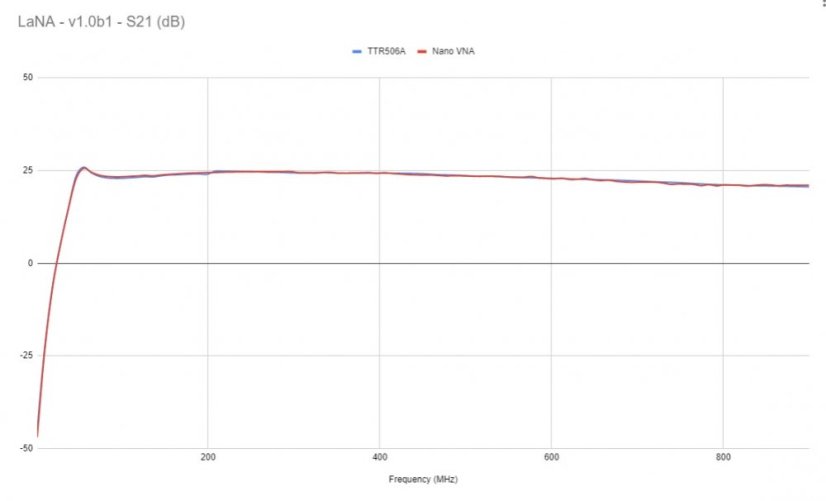

NanoVNA-H obsahuje 2,8" TFT dotykovou obrazovku s uživatelsky přívětivým rozhraním, které umožňuje měření S-parametrů (S11 a S21), SWR, fáze a také umožňuje využití Smithova diagramu.

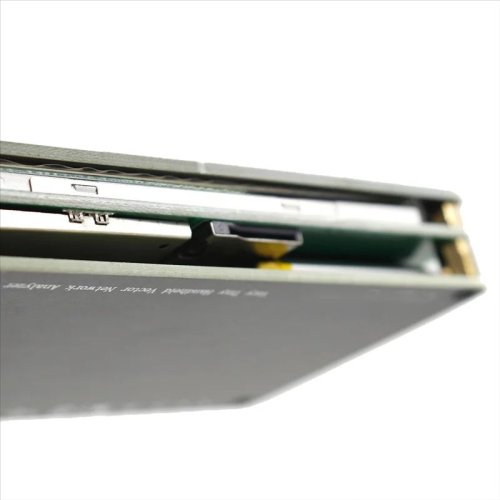

Její rozměry činí pouze 85 x 54 mm, je chráněna PCB pouzdrem a je vybavena 400mA baterií, což dělá NanoVNA ideální pro přenosná měření a další operace.

Frekvenční rozsah měření je minimálně 50 kHz – 900 MHz - a může být lepší s vhodně upraveným firmwarem (všimněte si, že hodnoty mohou být mimo zamýšlené operační frekvence nižší). Frekvenční přesnost je 0,5 PPM nebo lepší, RF výstupní napětí je 13 dBm a SWR < 1.1.

NanoVNA může komunikovat s vaším PC přes USB-C (sériový režim). USB kabel je součástí balení.

Specifikace:

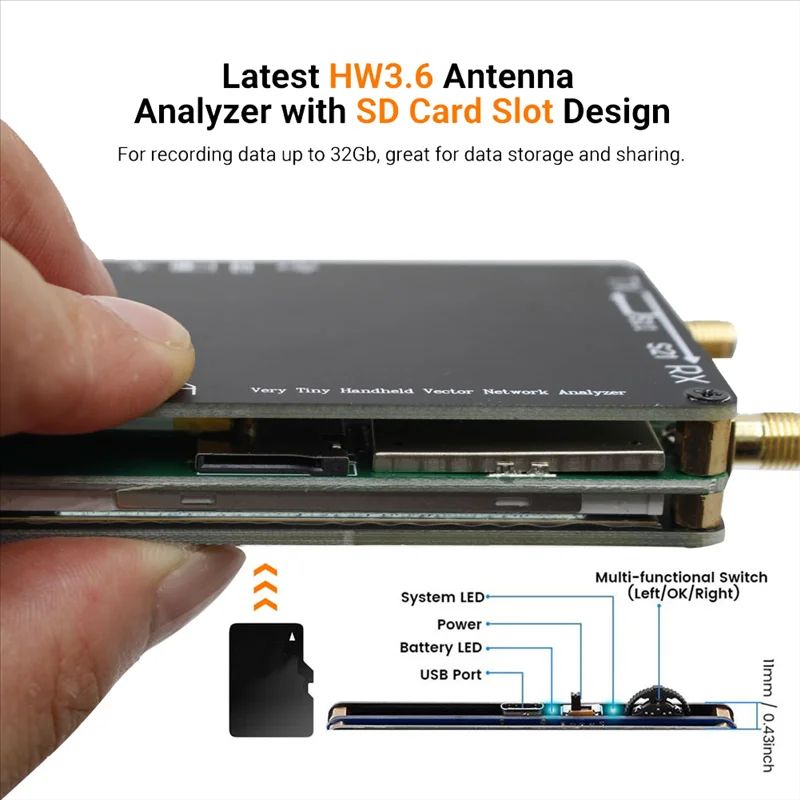

• Model: NanoVNA (HW 3.6 nebo nejnovější)
• Displej: 2,8" barevný TFT (320×240 pixelů)
• Napájení: USB 5V/120mA s interní 650mAh baterií
• Rozhraní: USB typu C, kompatibilní s CDC (bez nutnosti instalace speciálních ovladačů)

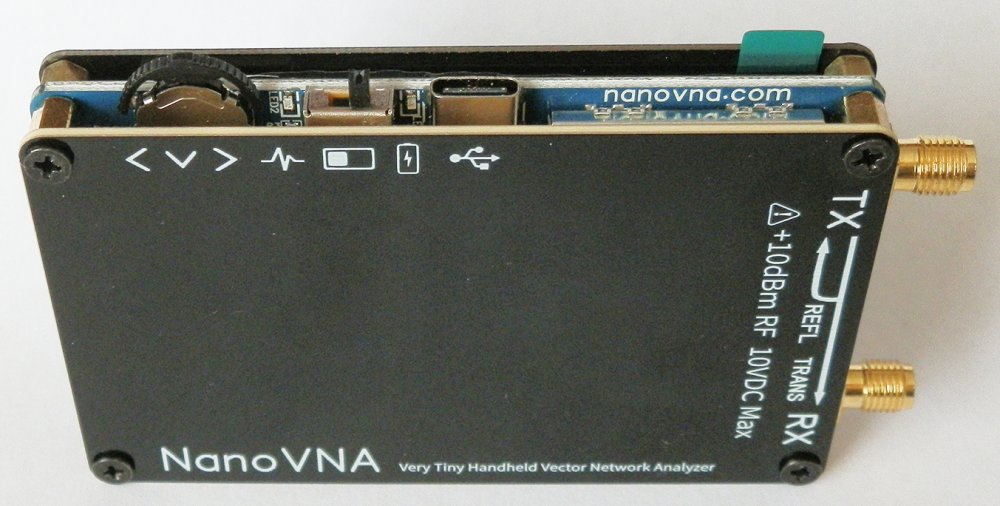

• Výstupní konektory: SMA konektory pro snadné připojení antén a jiných RF zařízení
• Rozměry: 85,5×54mm

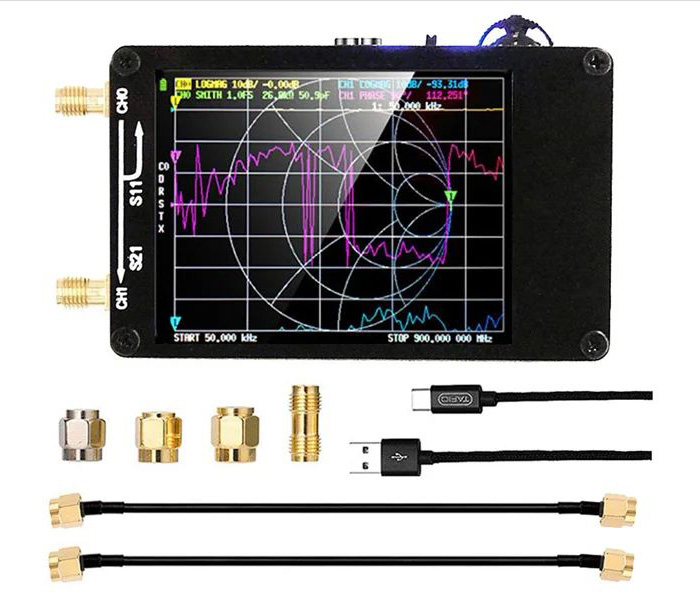

Obsahuje:

• 1ks NanoVNA analyzátor
• 1ks USB kabel pro nabíjení a komunikaci s PC

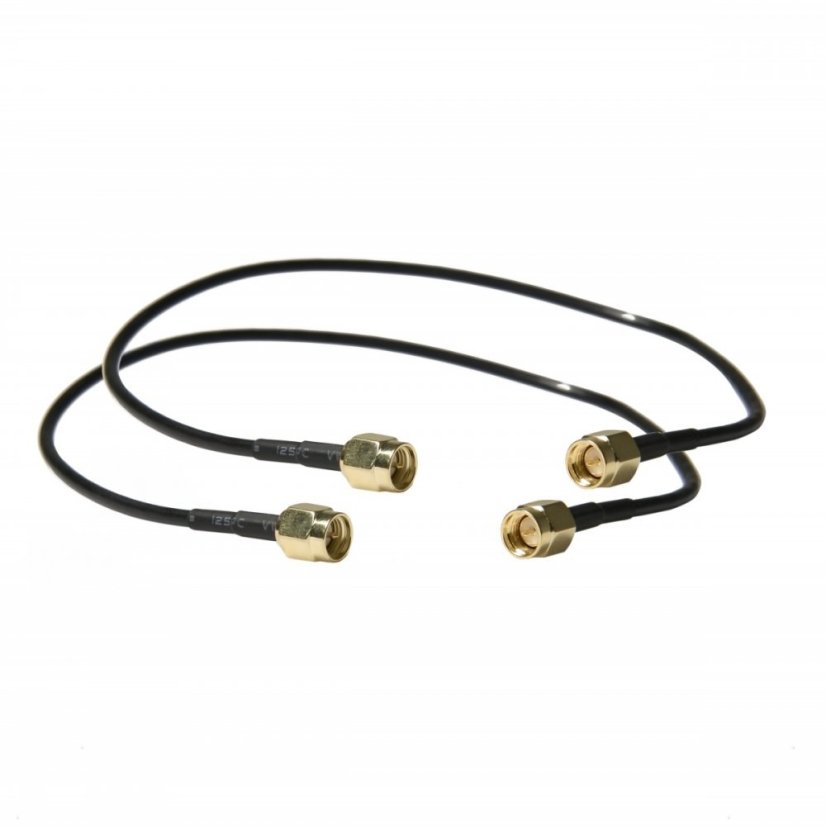

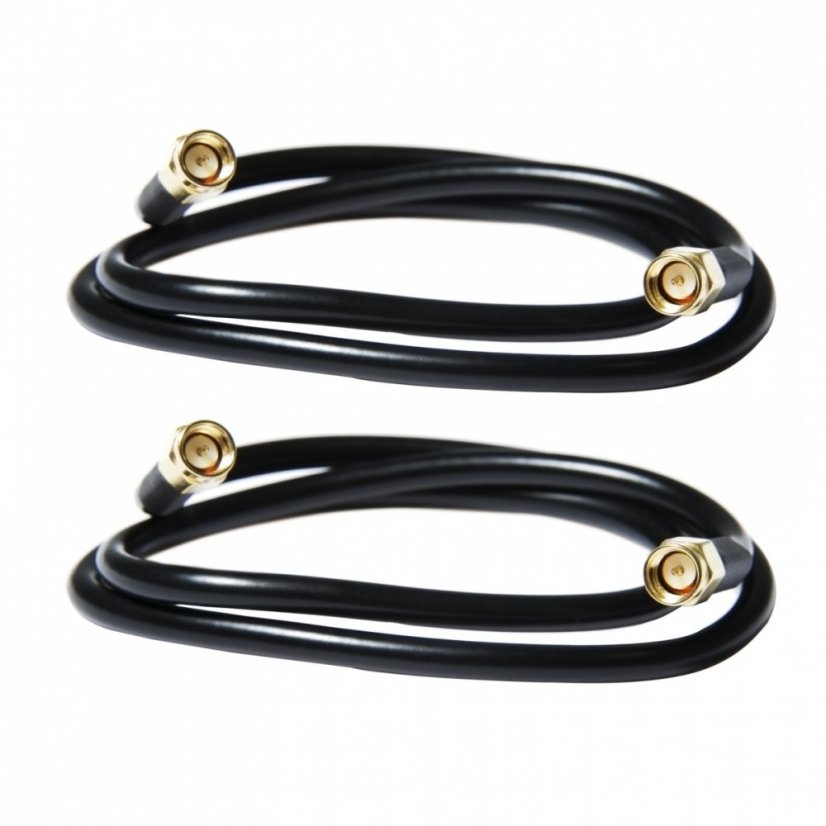

• 2ks 30cm SMA na SMA kabel

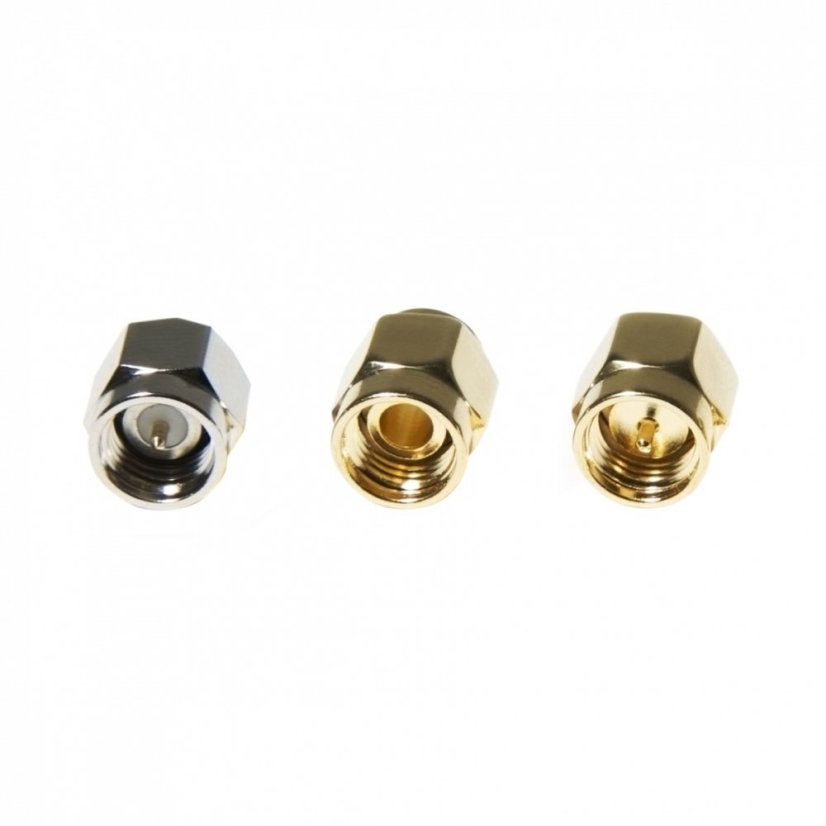

• 1ks SMA kalibrační sada (Short, Open, Load)
• 1ks SMA Female to Female konektor
