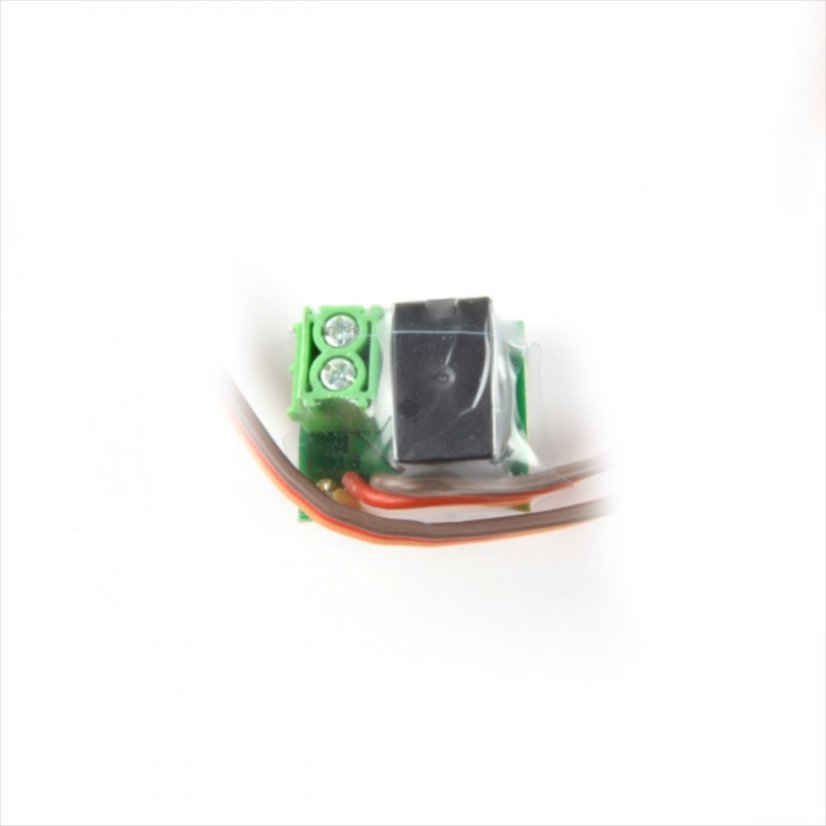

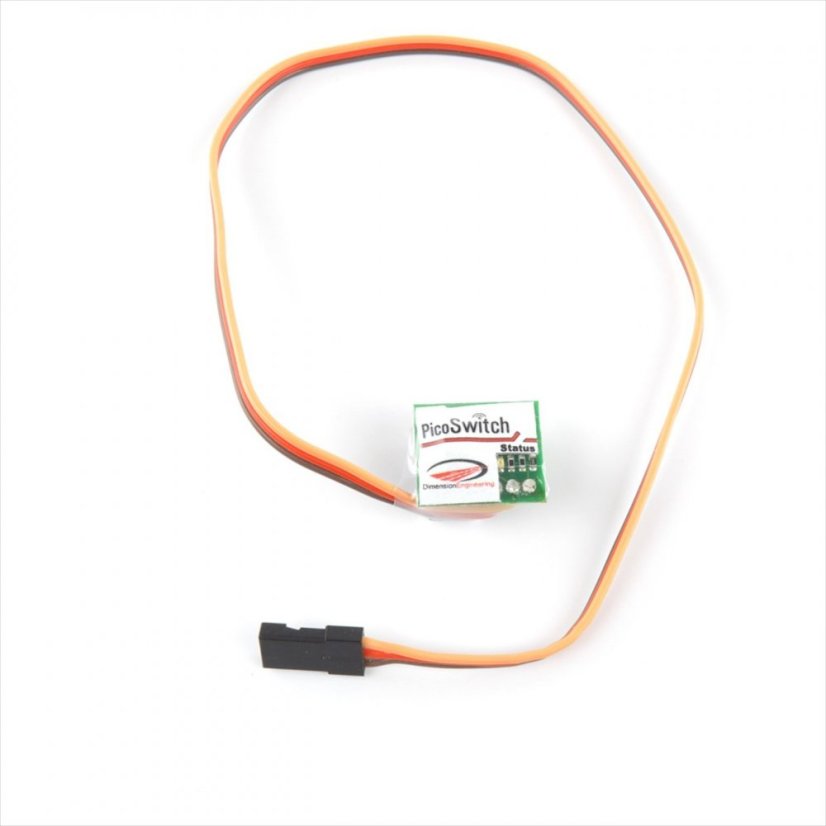

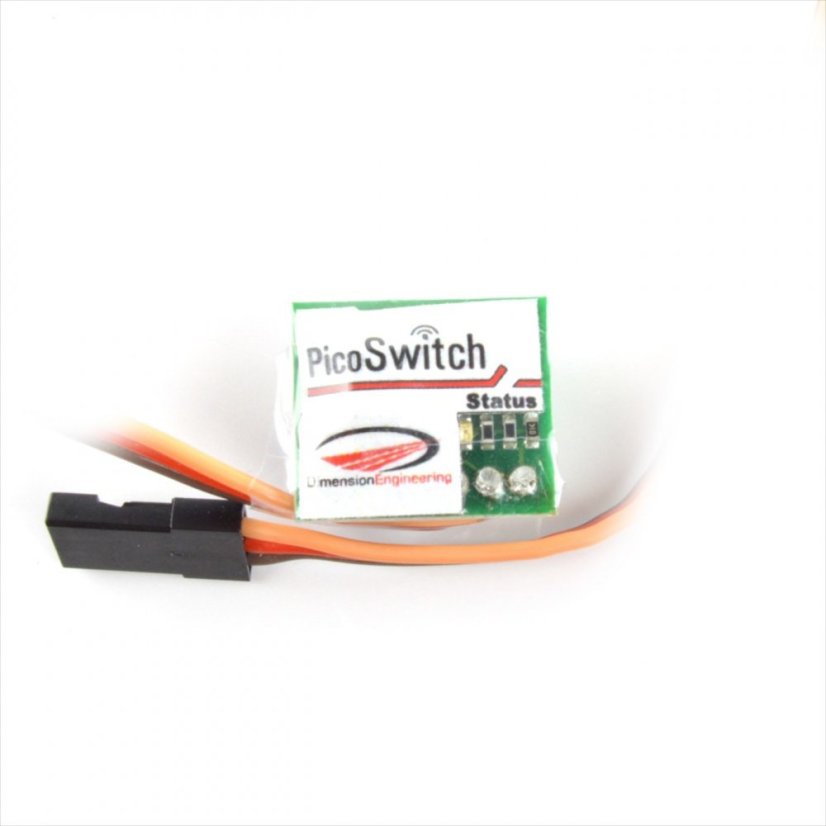

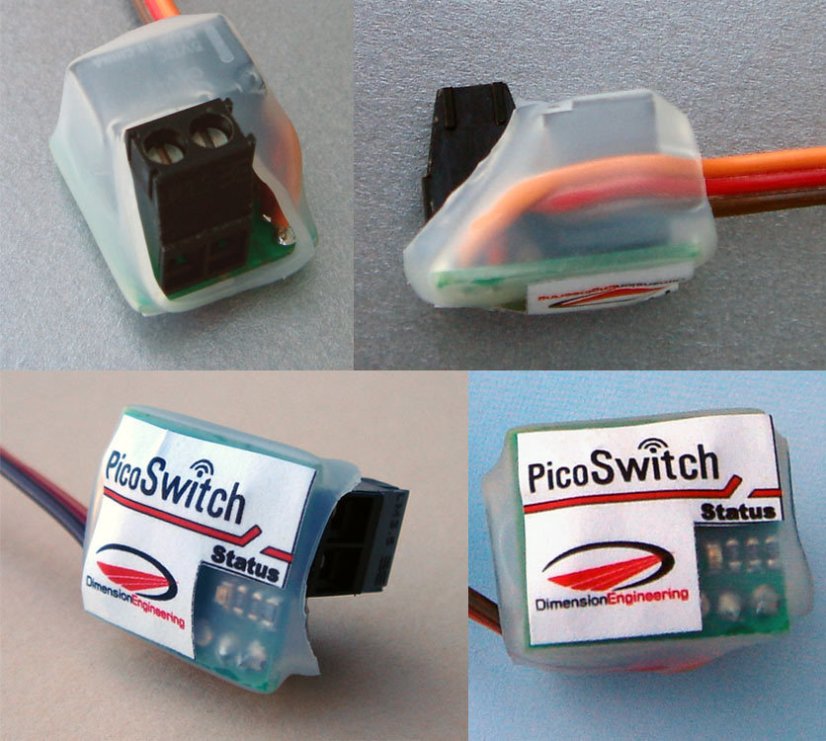

PicoSwitch: Rádiově řízené relé

PicoSwitch je reléový spínač, který přepínáte pomocí rádiově řízené jednotky. Je ideální pro rychlé a snadné ovládání čehokoli od digitální kamery, elektrické stříkací pistole až po domácí osvětlení a další. Umožňuje aktivaci aplikací s napěťovými úrovněmi až 125 V AC, aniž byste museli znát detaily logických úrovní mikro ovladače nebo tranzistorů, protože relé nabízí plnou elektrickou izolaci od elektroniky přijímače.

Relé je jednopólový jednopolohový spínač s typickou životností 100 000 až 1 000 000 spínacích cyklů, závislou na velikosti zátěže. Při nečinnosti je relé normálně otevřené.

PicoSwitch nedodává energii do svorkovnic a neměl by být používán k přepínání indukčních zátěží, jako jsou motory nebo solenoidy, bez antiparalelní diody.

Specifikace:

• Model: PicoSwitch
• Maximální napětí v relé: 60VDC, 125VAC (nepoužitelné pro 220V aplikaci!)
• Maximální proud v relé: 1A @ 24VDC, 0.5A @ 125VAC (60W žárovka)
• Odpor relé: max 100 mΩ
• Provozní napětí: 3,5 až 5,5 V (na servo propojce)
• Typické čerpání z přijímače: 30 mA
• 20mm x 16mm x 16mm
• 30cm servo propojka

Použití:

• Ovládání výkonných pomocných zbraní v RC souboji.
• Ovládání žhavicích svíček v RC nitro vozidlech.
• Ovládání osvětlovacích systémů v RC letadlech, lodích a automobilech.
• Ovládání domácích spotřebičů a automatizačních systémů.
• Ovládání automobilové elektroniky, jako jsou žhavicí dráty.
• Ovládání při různých aplikacích, kdy je možné přepínat pomocí přepínače.

Diagramy: PicoSwitch example diagram.jpg
