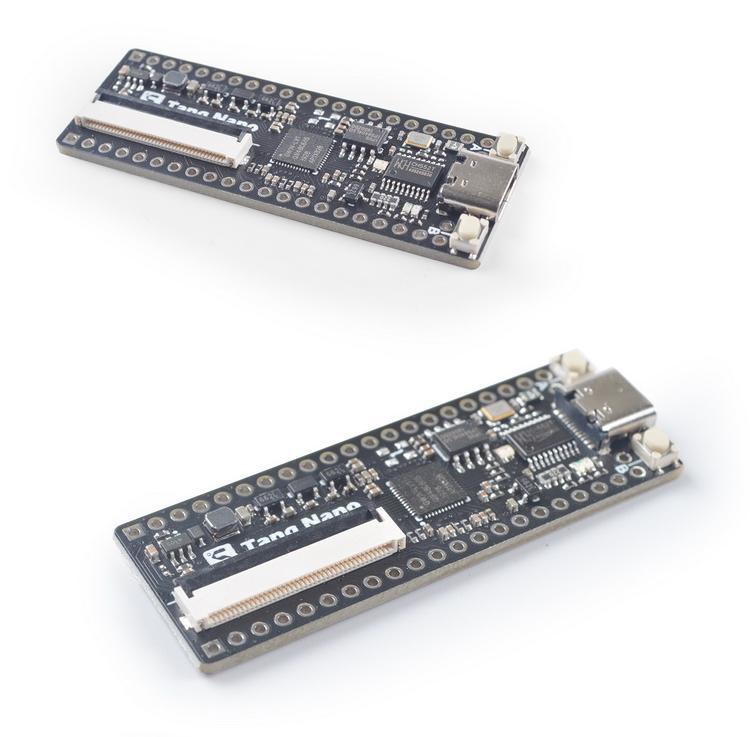

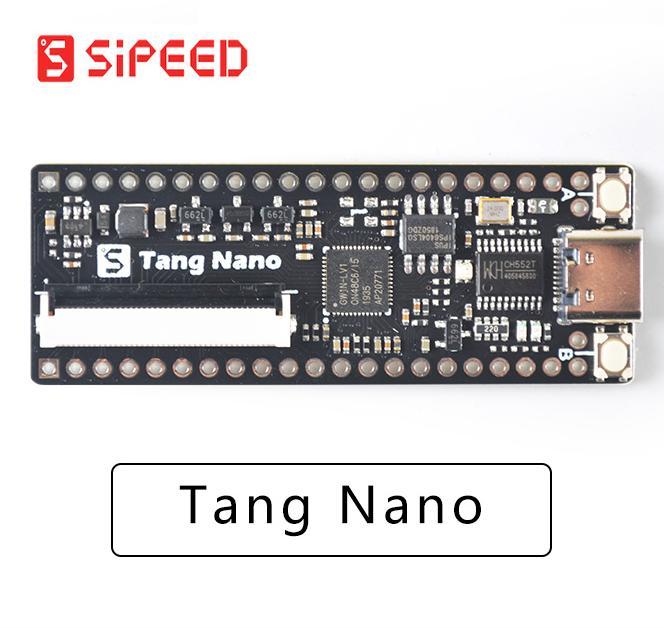

Sipeed Tang Nano FPGA Deska s GW1N-1 FPGA
Sipeed Tang Nano FPGA Deska s GW1N-1 FPGA
Neuvěříte vlastním očím, až uvidíte FPGA vývojářskou desku za tak nízkou cenu! Tato Sipeed Tang Nano FPGA deska s GW1N-1 FPGA je skvělou volbou pro nejrůznější úkoly. Nemějte obavy z její malé velikosti; je vybavena mnoha funkčními prvky.
Deska obsahuje čip GW1N-1-LV s 1152 LUT4, 4 adresami pro RAM a 864 flip-flopy (FF). Blok SRAM má kapacitu 72K, což poskytuje dostatek místa pro ukládání dat. Pozor, deska neobsahuje DSP modul, což omezuje možnosti pro složité výpočty.
Kromě těchto hlavních funkcí má deska 34 I/O pinů a USB-C pro napájení a přenos kódu. Obsahuje také JTAG downloader, což usnadňuje programování bez externích zařízení. Mezi její specifikace patří FPC LCD nosič se 40 kolíky, což umožňuje připojení RGB LCD obrazovek. Doporučujeme zakoupit ji spolu s 5palcovou obrazovkou pro lepší využití tudíž můžete optimalizovat svůj projekt.
Specifikace:
- FPGA čip GWIN-1-LV: LUT4 1152, Flip-Flop 864, BSRAM (bitů) 72K, USER Flash (bitů) 96K, PLLs + DLLs 1+0, Jádrové napětí 1.2V
- Metoda stahování: Jednoduše připojte USB kabel a stáhněte to pomocí vestavěného downloaderu.

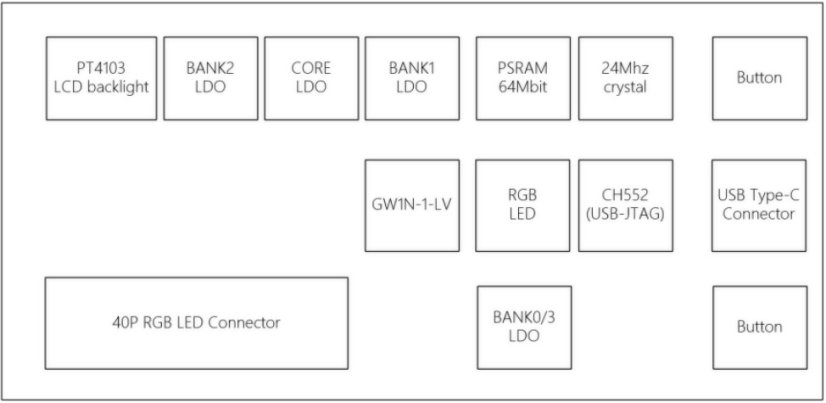

- Napájecí obvod: Každá banky má zvláštní LDO napájecí čip (kromě BANK0/3). Úprava úrovně I/O BANK1 a BANK2 výměnou LDO čipu.
- 40P FPC LCD nosič: Standardní 40 RGB LCD rozhraní. Vestavěný ovladač podsvícení displeje (výchozí normálně otevřený, EN pin lze připojit k FPGA)

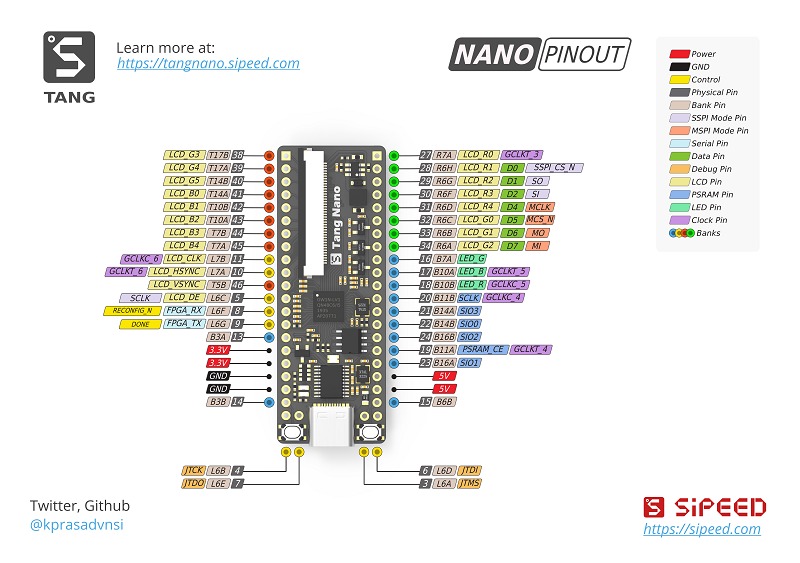

- I/O: 34 I/O portů a vícero napájecích pinů po obou stranách. Obojí lze přímo zapojit do vývojové desky.
- Vestavěný PSRAM čip: Kapacita: 64Mbit Napětí: 3.3V
- Napájecí a stahovací rozhraní: USB-Type-C
- RGB LED: Vestavěná malá RGB LED
- Tlačítko: 2 tlačítka 3X4mm
- Kryštálový oscilátor: Vestavěný 24Mhz kryštálový oscilátor (spouštěn CH552)
- Požadavek na externí napájecí napětí: 5.0V±0.2V
- Požadavek na externí napájecí proud: >400mA@5V
- Teplotní nárůst: <30K
- Teplotní rozsah: −30°C~50°C
