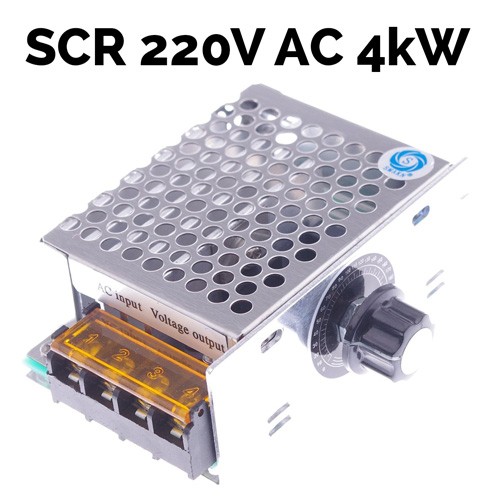

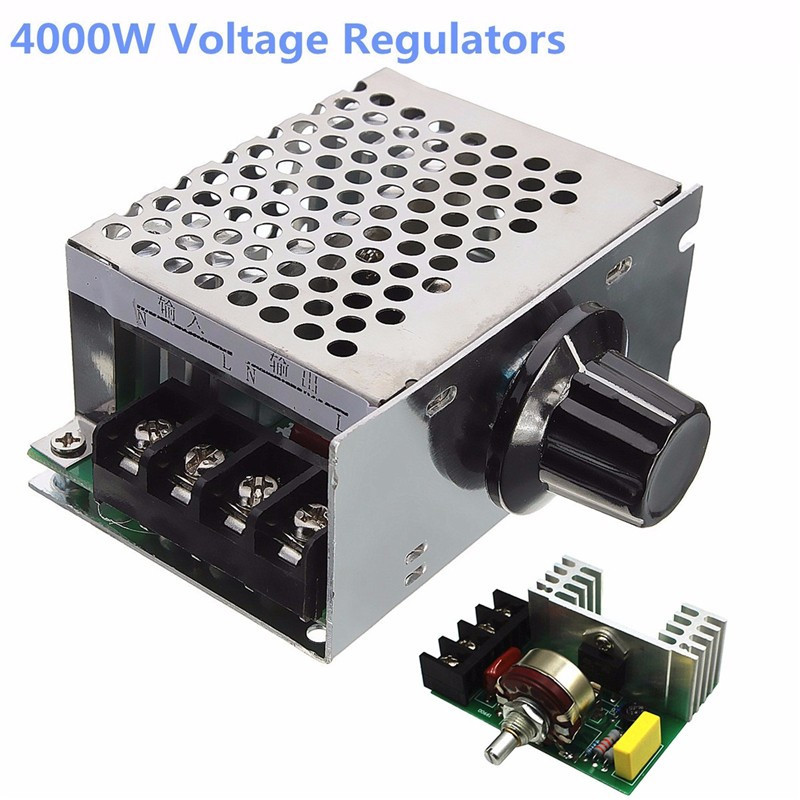

Regulátor rychlosti pro AC motory - SCR 220V/4kW

Regulátor rychlosti pro AC motory - SCR 220V/4kW

Naše SCR regulátory napětí poskytují spolehlivou, úspornou a kompaktní regulaci otáček AC motorů!

Tyto variabilní regulátory střídavého napětí jsou navrženy speciálně pro vibrační podavače, ventilátory, čerpadla a další zařízení. Všechny modely mají jednofázový AC vstup a plně variabilní AC výstup.

SCR regulátory upravují výstupní napětí AC napájení, podobně jak to dělá ovládání stropního ventilátoru nebo stmívač osvětlení. Tyto regulátory jsou vhodné pro jednofázové AC motory, kterým mění rychlost. Lze je také použít s odporovým zatížením, například pro osvětlení.

Důležité je si uvědomit, že tyto regulátory NEFUNGUJÍ s motory s kapacitním rozběhem, které jsou běžně používány v jednofázových aplikacích. Motory s kapacitním rozběhem nejsou určeny pro provoz při různých rychlostech. Tyto motory mají obvykle velký kondenzátor umístěný nahoře nebo na boku, který brání jakýmkoliv pokusům o zpomalení.

Regulace jasu úsporných žárovek, LED světel a dalších elektronických zařízení není možná!

Motory, u kterých je regulována rychlost pomocí SCR regulátorů, zahrnují motory s trvale připojeným kondenzátorem, trvalou dělenou fází, stíněným polem a univerzální motory. Tyto aplikace mohou mít určitá omezení. SCR regulátory mohou řídit většinu motorů drobných domácích spotřebičů a ručních elektrických nástrojů.

SCR regulátor nenabízí široké rozmezí pro regulaci rychlosti – regulace se obvykle nachází v horní polovině rozsahu nastavení. Pro zahájení provozu motoru může být nutné zesílit výkon regulátoru.

Jak vybrat správný regulátor:

U čistých odporových zátěží násobte provozní proud třemi. Příklad: (2,2kW/220V) * 3 = 30, vhodný model bude 40A+

U indukčních zátěží (motorů) násobte provozní proud pěti. Příklad: (5kW/220V) * 5 = 22, vhodný model bude 113A+

• Napájení: 110-230V AC
• Regulace napětí: 10-220V
• Maximální výkon: 4000 W / cca 20A
• Rozměry: 91 x 59 x 34 mm
• Průměr knoflíku: 19 mm
• Není stavebnice!

Elektronické součástky na PCB:

• BTA41-600B - 40A TRIAC

Fázová triaková regulace bez zpětné vazby
